Место происхождения: | Китай |
Фирменное наименование: | Bicheng Enterprise Limited |
Сертификация: | UL |
Номер модели: | БИК-0277-В2.77 |
Количество мин заказа: | 1 |
---|---|
Цена: | USD40~50 |
Упаковывая детали: | вакуум |
Время доставки: | 5-6 рабочих дней |
Условия оплаты: | T / T, Paypal |
Поставка способности: | 45000 частей в месяц |
Материал доски: | Полимиде (PI) 25ум ИТЭК 60℃ | Толщина доски: | 0.15мм +/--10% |
---|---|---|---|
Поверхностная толщина Ку: | 35 ум (1 оз) | Поверхностная отделка: | золото погружения |
Цвет Коверлай: | Желтый | Цвет Силкскрен: | белый |
Функция: | Тест пропуска 100% электрический |
Профиль продукта
1,1 общее описание

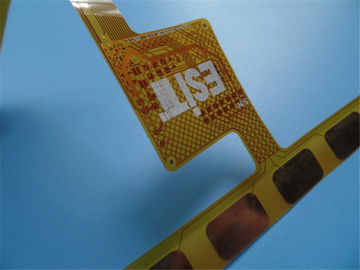

Это тип гибкой напечатанной цепи для применения аналогового устройства. Это а
доска 2 слоев на 0.15мм толстом. Низкопробный ламинат от ИТЭК, его изготовлял
согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Золото погружения приложено
на пусковых площадках. Стиффнер приложено на части соединителя.
1,2 особенности и преимущества
А. превосходная гибкость
Б. уменьшение тома
К. сокращение веса
Д. последовательность собрания
Э. увеличенная надежность
Ф. управляемость электрического дизайна параметра
Г. Припаянный конец может быть всеми
Х. оптионалиты материала
И. низкая цена
Дж. Непрерывность обработки
К. Фокус на низком уровне к среднему объему продукции
Л. Высокая технология
1,3 применение
Тонкопленочный переключатель, доска гибкого трубопровода антенны мобильного телефона, навигация ГПС автомобиля
доска гибкого трубопровода
1,4 параметр и технические спецификации
Количество слоев | 2 |
Тип доски | Флексбиле сирусит |
Толщина доски | 0.15мм +/--10% |
Материал доски | Полимиде (PI) 25ум |
Поставщик материала доски | ИТЭК |
Значение Тг материала доски | 60℃ |
Толщина Ку ПТХ | ≥20 ум |
Внутренние тхикнес Ку Яер | Н/А |
Поверхностная толщина Ку | 35 ум (1оз) |
Цвет Коверлай | Желтый цвет |
Номер Коверлай | 2 |
Толщина Коверлай | 25 ум |
Укрепление | 200 ум |
Тип чернил Силкскрен | ИДЖР-4000 МВ300 |
Поставщик Силкскрен | ТАИИО |
Цвет Силкскрен | Белый |
Номер Силкскрен | 2 |
Трассировка Мининум (мил) | 4 мил |
Минимальный зазор (мил) | 4 мил |
Поверхностный финиш | Золото погружения |
РоХС требовало | Да |
Фамабилиты | 94-В0 |
Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг. |
Функция | Тест пропуска 100% электрический |
Воркманьшип |
Соответствие с ИПК-А-600Х & Класс 2 ИПК-6013К |
1,5 стена отверстия Микросектион (ум)
Толщина Ку стены отверстия | ≥20 ум | Шершавость Ку стены отверстия | ≤25.4 ум | ||||
НЕТ. | А | Б | К | Д | Э | Ф | АВЭ |
1 | 22,310 | 22,150 | 22,320 | 22,150 | 22,350 | 22,150 | 22,238 |
1,6 блок размера плана: мм
НЕТ. | Необходимый размер (тоерансе) | Фактический размер | ||||
1 | 110,00 | ±0.13 | 110,12 | 110,01 | 110,09 | 110,08 |
2 | 145,00 | ±0.13 | 145,01 | 145,15 | 145,12 | 145,02 |
1,7 размер отверстия и размер слота (мм)
НЕТ. | Размер Рекермент (допуск) | ПТХ/НПТ | Фактический размер | ||||
1 | 0,300 | ±0.075 | И | через | через | через | через |
2 | 0,400 | ±0.075 | И | через | через | через | через |
3 | 0,610 | ±0.075 | И | через | через | через | через |
