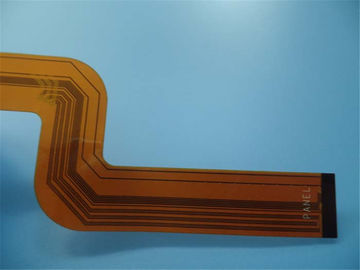

Разнослоистый гибкий Полимиде ПКБс ПКБс на ПКБ золота погружения 0.25мм толстом ФПК

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng Enterprise Limited
Сертификация:	UL
Номер модели:	БИК-0389-В3.89

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD50~60
Упаковывая детали:	вакуум
Время доставки:	6-7 рабочих дней
Условия оплаты:	T / T, Paypal
Поставка способности:	45000 частей в месяц

контакт

Подробное описание продукта

Материал доски:	Полимиде (PI) 25µм ИТЭК	Толщина доски:	0.25mm
Поверхностная толщина Ку:	35µм (1 оз)	Внутренние тхикнес Ку Яер:	35µм (1 оз)
Поверхностная отделка:	золото погружения	Цвет Коверлай:	Желтый
Цвет Силкскрен:	белый	Функция:	Тест пропуска 100% электрический

Профиль продукта

1,1 общее описание

Это тип цепи 4 слоев гибкой для применения сигнала тревоги безопасностью

на 0.25мм толстом. Низкопробный ламинат от ИТЭК, его изготовлял согласно с ИПК 6012

Класс 2 используя поставленные данные по Гербер. Полимиде как укрепление приложен на

вводить голову.

1,2 особенности и преимущества

А. превосходная гибкость
Б. уменьшение тома
К. сокращение веса
Д. последовательность собрания
Э. увеличенная надежность
Ф. управляемость электрического дизайна параметра
Г. Припаянный конец может быть всеми
Х. оптионалиты материала
И. низкая цена
Дж. Непрерывность обработки
К. небольшое количество, прототипы и продукция.
Л. отвечать ваши потребностямы платы с печатным монтажом от прототипирования ПКБ скапливать том

продукция.

1,3 применение

Экран касания, доска промышленного дистанционного управления касания контроля мягкая, антенна ПОС мягкая

доска

1,4 параметр и технические спецификации

Размер гибкого ПКБ	70,5 кс 30.38мм
Количество слоев	4
Тип доски	Гибкий ПКБ
Толщина доски	0.25мм
Материал доски	Полимиде (PI) 25µм
Поставщик материала доски	ИТЭК
Значение Тг материала доски	60℃

Толщина Ку ПТХ	µм ≥20
Внутренние тхикнес Ку Яер	35µм (1оз)
Поверхностная толщина Ку	35µм (1оз)

Цвет Коверлай	Желтый цвет
Номер Коверлай	2
Толщина Коверлай	µм 25
Материал укрепления	Полимиде
Толщина укрепления	0.2мм

Тип чернил Силкскрен	ИДЖР-4000 МВ300
Поставщик Силкскрен	ТАИИО
Цвет Силкскрен	Белый
Номер Силкскрен	1

Слезать тест Коверлай	Отсутствие пелабле
Прилипание сказания	3М 90℃ отсутствие шелушения после теста МИН. 3 раза

Поверхностный финиш	Золото погружения
Толщина никеля/золота	Ау: 0.03µм (МИН.); Ни 2-4µм
РоХС требовало	Да
Фамабилиты	94-В0

Термальное ударное испытание	Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс	Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг.
Функция	Тест пропуска 100% электрический
Воркманьшип	Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К
