Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Enterprise Limited
Сертификация: UL
Номер модели: БИК-0399-В3.99
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD40~50
Упаковывая детали: вакуум
Время доставки: 6-7 рабочих дней
Условия оплаты: T / T, Paypal
Поставка способности: 45000 частей в месяц
контакт
Подробное описание продукта
Материал доски: Полимиде 25µм Толщина доски: 0.20mm
Поверхностная толщина Ку: µм 35 Поверхностная отделка: золото погружения
Цвет Коверлай: Желтый Цвет Силкскрен: белый
Функция: Тест пропуска 100% электрический

Профиль продукта



1,1 общее описание

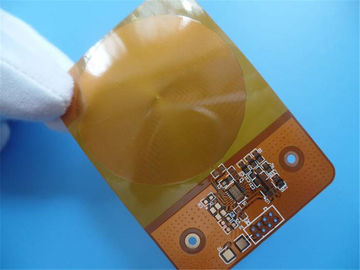

Это тип гибкой напечатанной цепи для применения датчика РФИД. 2 слоя

ФПК на 0.0мм толстом. Низкопробный ламинат от ИТЭК, его изготовлял в класс ИПК 6012

2 используя поставленные данные по Гербер.



1,2 особенности и преимущества



А. превосходная гибкость
Б. уменьшение тома
К. сокращение веса
Д. последовательность собрания
Э. увеличенная надежность
Ф. управляемость электрического дизайна параметра
Г. Припаянный конец может быть всеми
Х. оптионалиты материала
И. низкая цена
Дж. Непрерывность обработки
К. небольшое количество, прототипы и продукция.
Л. доставка в срок. Мы держим тариф на-врем-доставки более высоко чем 98%.



1,3 применение



Приборный щиток, доска гибкого трубопровода антенны мобильного телефона, доска гибкого трубопровода кнопочной панели планшета



1,4 параметр и технические спецификации

Размер гибкого ПКБ 41,61 кс 60.17мм
Количество слоев 2
Тип доски
Гибкий ПКБ
Толщина доски 0.20мм
Материал доски Полимиде 25µм
Поставщик материала доски ИТЭК
Значение Тг материала доски 60℃

Толщина Ку ПТХ µм ≥20
Внутренние тхикнес Ку Яер Н/А
Поверхностная толщина Ку µм 35

Цвет Коверлай Желтый цвет
Номер Коверлай 2
Толщина Коверлай µм 25
Материал укрепления нет
Толщина укрепления Н/А

Тип чернил Силкскрен ИДЖР-4000 МВ300
Поставщик Силкскрен ТАИИО
Цвет Силкскрен Белый
Номер Силкскрен 1

Слезать тест Коверлай Отсутствие пелабле
Прилипание сказания 3М 90℃ отсутствие шелушения после теста МИН. 3 раза

Поверхностный финиш Золото погружения
Толщина никеля/золота Ау: 0.03µм (МИН.); Ни 2-4µм
РоХС требовало Да
Фамабилиты 94-В0

Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс

Пропуск, 300±5℃, 10 секунд, 3 цикла.

Отсутствие деламинации, отсутствие блистеринг.

Функция Тест пропуска 100% электрический
Воркманьшип Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К



Двойной доступ к гибким печатным платам Дизайн Полиимидные печатные платы PCB Assembly Flex PCBs Компоненты FPC 0

Принтер сказания струйный

Двойной доступ к гибким печатным платам Дизайн Полиимидные печатные платы PCB Assembly Flex PCBs Компоненты FPC 1
