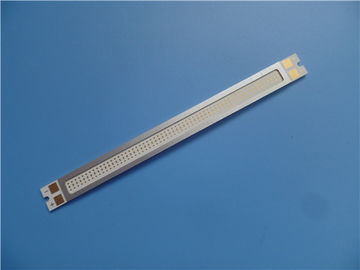

ПКБ алюминия 1,8 погружения золота мм нарастания смеси

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng Enterprise Limited
Сертификация:	UL
Номер модели:	БИК-0119-В1.19

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD50~60
Упаковывая детали:	вакуум
Время доставки:	5-6 рабочих дней
Условия оплаты:	T / T, Paypal
Поставка способности:	45000 частей в месяц

контакт

Подробное описание продукта

Алюминиевый сердечник:	1W / Материал 75ум МК диэлектрический	Окончательная высота ПКБ:	1.8мм ±0.12
Окончательный екстернал фольги:	1 oz	Поверхностная отделка:	Золото 0.025µм погружения над никелем 3µм
Цвет маски припоя:	белый	Цвет компонентного сказания:	Черный
Условия оплаты:	Пересылка электрического теста 100% прежняя

Профиль продукта

1,1 общее описание

Это тип ПКБ алюминия для применения регулятора переключателя. Оно однослойное

Доска МКПКБ на основании 1,6 мм с 1 проводимостью В/МК термальной. Алюминиевая плита

от ИТЭК, маски припоя и силкскрен от Тайо. Оно изготовлял в класс ИПК 6012

2 используя поставленные данные по Гербер. 30 доск упакованы отдельно.

1,2 особенности и преимущества

А. цепь и управляемая схема силы сочетания из оптимизирования,
Б. замените хрупкий керамический субстрат и получите лучшую механическую стойкость,
К. диффузия эффективной жары в дизайне цепи,
Д. уменьшите рабочую температуру оборудования,
Э. улучшите плотность мощности и надежность прибора,
Ф. увеличивайте срок службы продукта,
Г. всесторонние управление оборудования и обслуживание и управление производственным процессом,
Х. проектирование предотвращает проблемы от происходить в пре продукции.
И. продукты и производство аттестованы утвержденными организациями.
Обслуживание клиента Дж. Больш
Материалы К. РоХС
УЛ Л. соответствовал

1,3 применение

ПКБ алюминия потолочной лампы, прибор электропитания, электрический контур фильтра а, частота коротковолнового диапазона

усилитель

1,4 параметр и технические спецификации

РАЗМЕР ПКБ	100 кс 25мм=1ПКС
ТИП ДОСКИ	ПКБ ИМС
Количество слоев	Определите, который встали на сторону ПКБ
Отделывают поверхность компоненты держателя	ДА
Через компоненты отверстия	НЕТ
СТАККУП СЛОЯ	медь ------- 35ум (1оз)
	1В/МК диэлектрический материал 75ум
	Алюминий 1060 1.6мм
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	10мил/18мил
Минимальные/максимальные отверстия:	0
Количество различных отверстий:	0
Количество буровых скважин:	0
Количество филированных слотов:	2
Количество внутренних вырезов:	0
Управление импеданса	нет
МАТЕРИАЛ ДОСКИ
Алюминиевое ядр:	1W / Материал 75ум МК диэлектрический
Термальное сопротивление (°К/В)	≤0.45
Пробивное напряжение (ВДК)	4000
Окончательный екстернал фольги:	1оз
Окончательная фольга внутренняя:	0оз
Окончательная высота ПКБ:	1.8мм ±0.12
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финиш	Золото 0.025µм погружения над никелем 3µм
Маска припоя применяется к:	ВЕРХНЯЯ ЧАСТЬ, минимум 12микрон
Цвет маски припоя:	Белизна, Тайо ПСР400 ВТ02
Тип маски припоя:	ЛПСМ
КОНТОУР/КУТТИНГ	Направлять
ОТМЕЧАТЬ
Сторона компонентного сказания	ВЕРХНЯЯ ЧАСТЬ
Цвет компонентного сказания	Чернота
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и легед СВОБОДНАЯ ОБЛАСТЬ
ЧЕРЕЗ	Не покрытый повсеместно в отверстие (NPTH)
ОЦЕНКА ФЛАМИБИЛИТИ	Утверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.
