RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Место происхождения: | Китай |
Фирменное наименование: | Bicheng Enterprise Limited |
Сертификация: | UL |
Номер модели: | БИК-0414-В4.14 |
Количество мин заказа: | 1 |
---|---|
Цена: | USD20~30 |
Упаковывая детали: | вакуум |
Время доставки: | 7-8 РАБОЧИЙ ДЕНЬ |
Условия оплаты: | T / T, Paypal |
Поставка способности: | 50000 шт в месяц |
Количество слоев: | 2 | Материал доски: | Полимиде 25µм, ИТЭК |
---|---|---|---|
Толщина доски: | 0.20mm | Поверхностная толщина Ку: | µм 35 |
Поверхностная отделка: | золото погружения | Цвет Коверлай: | Желтый |
Цвет Силкскрен: | белый | Условия оплаты: | Тест пропуска 100% электрический |
Профиль продукта
1,1 общее описание

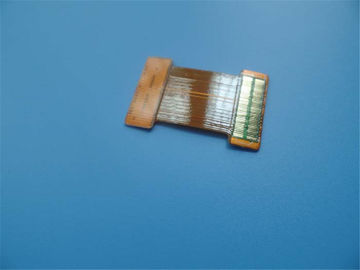

Это тип гибкой напечатанной цепи для применения антенны.
2 слоя ФПК на 0.2мм толстом. Низкопробный ламинат от ИТЭК,
Он изготовлял согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер.
ФР-4 как стиффнер приложено на нижней стороне.
1,2 особенности и преимущества
А. превосходная гибкость
Б. уменьшение тома
К. сокращение веса
Д. последовательность собрания
Э. увеличенная надежность
Ф. управляемость электрического дизайна параметра
Г. Припаянный конец может быть всеми
Х. оптионалиты материала
И. низкая цена
Дж. Непрерывность обработки
К. Профессиональн и опытные инженеры
Время выполнения Л. Быстр: 3-5 дней
1,3 применение
Модуль ЛКД, батарея мобильного телефона доска гибкого трубопровода, потребитель ЭТК (электронные
Доска собрания пошлины) мягкая
1,4 параметр и технические спецификации
Размер гибкого ПКБ | 35,22 кс 21.17мм |
Количество слоев | 2 |
Тип доски | Гибкий ПКБ |
Толщина доски | 0.20мм |
Материал доски | Полимиде 25µм |
Поставщик материала доски | ИТЭК |
Значение Тг материала доски | 60℃ |
Толщина Ку ПТХ | µм ≥20 |
Внутренние тхикнес Ку Яер | Н/А |
Поверхностная толщина Ку | µм 35 |
Цвет Коверлай | Желтый цвет |
Номер Коверлай | 2 |
Толщина Коверлай | µм 25 |
Материал укрепления | ФР-4 |
Толщина укрепления | 0.4мм |
Тип чернил Силкскрен | ИДЖР-4000 МВ300 |
Поставщик Силкскрен | ТАИИО |
Цвет Силкскрен | Белый |
Номер Силкскрен | 1 |
Слезать тест Коверлай | Отсутствие пелабле |
Прилипание сказания | 3М 90℃ отсутствие шелушения после теста МИН. 3 раза |
Поверхностный финиш | Золото погружения |
Толщина никеля/золота | Ау: 0.03µм (МИН.); Ни 2-4µм |
РоХС требовало | Да |
Фамабилиты | 94-В0 |
Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг. |
Функция | Тест пропуска 100% электрический |
Воркманьшип | Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К |
Избавление до маски припоя
