Место происхождения: | Китай |
Фирменное наименование: | Bicheng Enterprise Limited |
Сертификация: | UL |
Номер модели: | БИК-0416-В4.16 |
Количество мин заказа: | 1 |
---|---|
Цена: | USD40~50 Per Piece |
Упаковывая детали: | вакуум |
Время доставки: | 8-9 РАБОЧИЙ ДЕНЬ |
Условия оплаты: | T / T, Paypal |
Поставка способности: | 50000 шт в месяц |
Количество слоев: | 4 | Материал доски: | 1.0мм ФР-4/Полимиде 25µм |
---|---|---|---|
Толщина доски: | 1.0mm | Поверхностная/внутренняя толщина Ку слоя: | 35 µм/35 µм |
Поверхностная отделка: | золото погружения | Цвет Коверлай: | Желтая маска коверлай/зеленого цвета припоя |
Цвет Силкскрен: | белый | Функция: | Тест пропуска 100% электрический |
Профиль продукта
1,1 общее описание

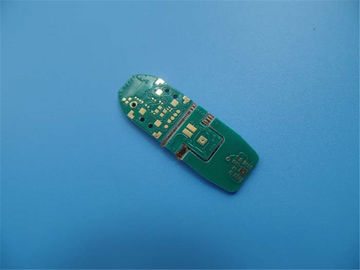

Это тип твердого ПКБ гибкого трубопровода для применения микро- УСБ. 4 слоя
доска тверд-гибкого трубопровода на 1.0мм толстом. Низкопробный ламинат от ИТЭК, его изготовлял
согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер.
1,2 особенности и преимущества
А. превосходная гибкость
Б. уменьшение тома
К. сокращение веса
Д. последовательность собрания
Э. увеличенная надежность
Ф. управляемость электрического дизайна параметра
Г. Припаянный конец может быть всеми
Х. оптионалиты материала
И. низкая цена
Дж. Непрерывность обработки
К. Отсутствие образца количества и низкой цены минимального заказа.
Л. доставка в срок. Мы держим тариф на-врем-доставки более высоко чем 98%.
1,3 применение
Контактируйте пояс струйного принтера, промышленной исследуя и составляя карту аппаратуры,
Доска камеры ПК планшета мягкая,
1,4 параметр и технические спецификации
Размер гибкого ПКБ | 20,61 кс 50.17мм |
Количество слоев | 4 |
Тип доски | Твердый ПКБ гибкого трубопровода |
Толщина доски | 1.0мм |
Материал доски | 1.0мм ФР-4/Полимиде 25µм |
Поставщик материала доски | ИТЭК |
Значение Тг материала доски | 60℃ |
Толщина Ку ПТХ | µм ≥20 |
Внутренние тхикнес Ку Яер | µм 35 |
Поверхностная толщина Ку | µм 35 |
Цвет Коверлай | Желтая маска коверлай/зеленого цвета припоя |
Номер Коверлай | 2 |
Толщина Коверлай | µм 25 |
Материал укрепления | нет |
Толщина укрепления | Н/А |
Тип чернил Силкскрен | ИДЖР-4000 МВ300 |
Поставщик Силкскрен | ТАИИО |
Цвет Силкскрен | Белый |
Номер Силкскрен | 1 |
Слезать тест Коверлай | Отсутствие пелабле |
Прилипание сказания | 3М 90℃ отсутствие шелушения после теста МИН. 3 раза |
Поверхностный финиш | Золото погружения |
Толщина никеля/золота | Ау: 0.03µм (МИН.); Ни 2-4µм |
РоХС требовало | Да |
Фамабилиты | 94-В0 |
Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг. |
Функция | Тест пропуска 100% электрический |
Воркманьшип | Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К |
