Краткое введение
Материал цепи РО4350Б высокочастотный углерод усиленный стеклом/керамические ламинаты (не ПТФЭ) конструированные для представления чувствительного, высокообъемных коммерческих применений. В настоящее время двойник встал на сторону и разнослоистые ПКБ РО4350Б доступны на компании Биченг. Удвойте, который встали на сторону ПКБ РО4350Б с толщиной 10мил (0.254мм), 20мил (0.508мм), 30мил (0.762мм) и 60мил (1.524мм) бестселлеры. Мы обеспечиваем бега прототипа, небольшие серии и обслуживания объема продукции.
Преимущества
1) Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;
2) Превосходная сохранность формы.
3) Низкий термальный коэффициент диэлектрической константы;
4) Низкое расширение З-оси;
5) Низкий коэффициент расширения в-самолета;
6) Стабилизированная частота верус электрических свойств;
Применения
1) Амортизатор, автоматическая индукция ворот;
2) ЛНБ для сразу спутников передачи;
3) Антенна микрополосковой линии, расширенный спектр;
4) Микрополосковая линия и клетчатые антенны базовой станции и усилители силы;
5) Бирки идентификаций РФ
6) Системы связи расширенного спектра
7) Усилитель хобота, модуль етк сплиттер.

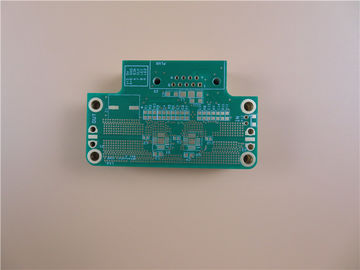

Случай ПКБ: Двойной ПКБ слоя на 30 мил РО4350Б с погружением РОХС уступчивым
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип двойного, который встали на сторону ПКБ построенного на высокочастотном субстрате с Тг 288°К для применения амортизатора ВиФи. 0,8 мм толсто, белый силкскрен над зеленой маской припоя. Все вя открыты для воздуха. Пусковые площадки покрыты золотом погружения. Основное вещество использовано от Рогерс РО4350Б, всей доски поставляя 1 ПКБ вверх. Они изготовлены согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждые 25 панелей упакованы для пересылки.
Особенности и преимущества
РО4350Б показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений;
Тг > ℃ 280;
Стабилизированная частота верус электрических свойств;
Низкий термальный коэффициент диэлектрической константы;
Низкое расширение З-оси;
Высокое солдерабилиты, отсутствие усиливать монтажных плат и меньше загрязнения поверхности ПКБ;
Процесс СМТ устойчив к паять рефлов, устойчивый к реворк;
квадратная возможность месяца метра 30000;
Применение
Антенна ГПС, направленный ответвитель, расширенный спектр, башня установила усилитель
Параметр и технические спецификации
| РАЗМЕР ПКБ |
65 кс 32мм=1ПКС |
| ТИП ДОСКИ |
Двойник встал на сторону ПКБ |
| Количество слоев |
2 слоя |
| Поверхностные компоненты держателя |
ДА |
| Через компоненты отверстия |
ДА |
| СТАККУП СЛОЯ |
медь ------- 1 оз) +плате ВЕРХНИЙ слой 35ум ( |
| РО4350Б 0.762мм |
| медь ------- 35ум (1оз) + слой СРЕДСТВА плиты |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
мил 5,5 мил/5 |
| Минимальные/максимальные отверстия: |
0,3 мм/5,2 мм |
| Количество различных отверстий: |
9 |
| Количество буровых скважин: |
102 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
0 |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
РО4350Б Тг280℃, ер<3>
|
| Окончательный екстернал фольги: |
1,5 оз |
| Окончательная фольга внутренняя: |
Н/А |
| Окончательная высота ПКБ: |
0,8 мм ±10% |
| ПЛАКИРОВКА И ПОКРЫТИЕ |
|
| Поверхностный финиш |
Золото погружения |
| Маска припоя применяется к: |
ВЕРХНЯЯ ЧАСТЬ, минимум 12микрон |
| Цвет маски припоя: |
Зеленый цвет, ПСР-2000ГТ600Д, Тайо поставил. |
| Тип маски припоя: |
ЛПСМ |
| КОНТОУР/КУТТИНГ |
Направлять |
| ОТМЕЧАТЬ |
|
| Сторона компонентного сказания |
ВЕРХНЯЯ ЧАСТЬ |
| Цвет компонентного сказания |
Белизна, ИДЖР-4000 МВ300, бренд Тайо |
| Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и легед СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ |
Покрытый через отверстие (ПТХ), минимальный размер 0.3мм. Расчехленная маска припоя |
| ОЦЕНКА ФЛАМИБИЛИТИ |
Утверждение МИН. УЛ 94-В0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" |
| Плакировка доски: |
0,0029" |
| Допуск сверла: |
0,002" |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Гербер РС-274-С, ПКБДОК етк |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
