Краткое введение
Как раз по мере того как свое имя подразумевает, частота коротковолнового диапазона что частота относительно высока, вообще ссылается на частоту >=300 МХз (т.е. ГХз длины волны <>=1 вызвано микроволной.
Типичные частоты для беспроводных применений:
* настоящая чернь: 0.9ГХз - 2ГХз
* системы 3Г: 2.5ГХз
* Блуэтоотх: 2.5ГХз
* ГПС: 12.6ГХз
* ЛМДС: 24ГХз и 40ГХз
* автомобильный: 77ГХз
Рынок: РФИД, беспроводные сообщения, базовая станция и антенна, усилитель, военные продукты, бытовая электроника.
Высокочастотный ПКБ платы с печатным монтажом или микроволны представляет на решение совета плата с печатным монтажом сделанная на плите высокочастотной меди субстрата (микроволны) одетой. Общие типы являются следующими: Двухсторонняя доска, разнослоистая доска и смешанная структура.
Смешанная структура включает субстрат высокой эффективности особенный, лист ПП + обычная доска представления и смешанный лист ПП отжимающ доску; высокочастотный субстрат + обычный субстрат ФР4; высокочастотные субстрат + металл низкопробный етк.

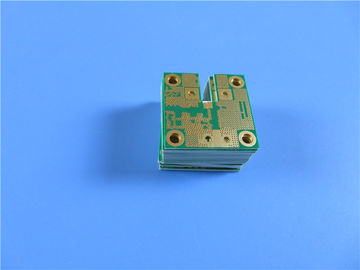

Случай ПКБ: ПКБ частоты коротковолнового диапазона на 30 мил РО4350Б с двойными слоями
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип двойного, который встали на сторону ПКБ построенного на высокочастотном субстрате с Тг 288°К для применения ракеты -носителя сигнала телефона. 0,8 мм толсто, белый силкскрен над зеленой маской припоя. Все вя открыты для воздуха. Пусковые площадки покрыты золотом погружения. Основное вещество использовано от Рогерс РО4350Б, всей доски поставляя 1 ПКБ вверх. Они изготовлены согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждые 25 панелей упакованы для пересылки.
Особенности и преимущества
Стабилизированная частота верус электрических свойств;
Низкий термальный коэффициент диэлектрической константы;
Низкое расширение З-оси;
Низкий коэффициент расширения в-самолета;
Превосходная сохранность формы;
Всесторонние управление оборудования и обслуживание и управление производственным процессом;
Строгие осмотр ВИП и контроль так же, как рабочая инструкция;
Своевременное обслуживание;
Больше чем 15 лет опыта;
Применение
Антенна ТВ, комбинер антенны, симметричный усилитель, мульти-муфта
Параметр и технические спецификации
| РАЗМЕР ПКБ |
54 кс 55мм=1ПКС |
| ТИП ДОСКИ |
Двойник встал на сторону ПКБ |
| Количество слоев |
2 слоя |
| Поверхностные компоненты держателя |
ДА |
| Через компоненты отверстия |
ДА |
| СТАККУП СЛОЯ |
медь ------- 1 оз) +плате ВЕРХНИЙ слой 35ум ( |
| РО4350Б 0.762мм |
| медь ------- 35ум (1оз) + слой СРЕДСТВА плиты |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
мил 4,8 мил/4,5 |
| Минимальные/максимальные отверстия: |
0,3 мм/4,6 мм |
| Количество различных отверстий: |
5 |
| Количество буровых скважин: |
87 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
1 |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
РО4350Б Тг280℃, ер<3>
|
| Окончательный екстернал фольги: |
1,5 оз |
| Окончательная фольга внутренняя: |
Н/А |
| Окончательная высота ПКБ: |
0,8 мм ±10% |
| ПЛАКИРОВКА И ПОКРЫТИЕ |
|
| Поверхностный финиш |
Золото погружения |
| Маска припоя применяется к: |
ВЕРХНЯЯ ЧАСТЬ, минимум 12микрон |
| Цвет маски припоя: |
Зеленый цвет, ПСР-2000ГТ600Д, Тайо поставил. |
| Тип маски припоя: |
ЛПСМ |
| КОНТОУР/КУТТИНГ |
Направлять |
| ОТМЕЧАТЬ |
|
| Сторона компонентного сказания |
ВЕРХНЯЯ ЧАСТЬ |
| Цвет компонентного сказания |
Белизна, ИДЖР-4000 МВ300, бренд Тайо |
| Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и легед СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ |
Покрытый через отверстие (ПТХ), минимальный размер 0.3мм. Расчехленная маска припоя |
| ОЦЕНКА ФЛАМИБИЛИТИ |
Утверждение МИН. УЛ 94-В0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" |
| Плакировка доски: |
0,0029" |
| Допуск сверла: |
0,002" |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Гербер РС-274-С, ПКБДОК етк |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
Качественная политика
Биченг начинало серию методик управления и подходов для того чтобы уверить что ПКБс в согласии с требованиями к клиентов, включительно выбора поставщиков, осмотра (WIP) работы в процессе, общительного осмотра доставки и обслуживания клиента етк.
Оценка и проверка поставщиков
Поставщики должны быть оценены Биченг. К тому же, Биченг оценит и выстроить в ряд поставщики каждый год для того чтобы гарантировать поставленные материалы соотвествуют Биченг. Фуртерморе, Биченг непрерывно начинает поставщиков и наблюдает их для того чтобы улучшить их управление качества и окружающей среды основывая на системах ИСО9001 & ИСО14001.
Оценка контракта
Биченг расмотрит и проверит требования к клиента убеждаться что мы имеем возможность для того чтобы удовлетворять требования к клиентов включая спецификации, доставку и другие требования до признавать заказ.
Делать, проверка и контроль данных по производства.
Когда проектные данные и спецификации клиентов снабжены наш отдел рынка, Биченг должно проверить все требования. После этого, преобразуйте проектные данные в данные по производства КАМ. В конце концов, инструкция (MI) производства произведена согласно реальным процессу производства и технологиям для изготовляя отдела за основа для фактического изготовления. МИ должен быть расмотрен независимыми инженерами и инженерами КА перед вопросом.
Входящая материальная проверка качества
Все материалы должны быть проверены перед складировать. Мы установили серию строгих процедуры по и инструкции осмотра контролировать входящие материалы. Фуртерморе, различные точные проверяя аппаратуры и приборы гарантируют возможность для того чтобы судить материальное хорошее или нет. Мы выдаем материал с перво- в/перво- вне первый вне принцип, и даем вне «сигнал тревоги» для материала который достигнет срок годности при хранении для обеспечения что материалы использованы вверх перед истечением срока.
Контроль производственного процесса
Правая инструкция (MI) производства, всестороннее управление оборудования и обслуживание и управление производственным процессом, строгий осмотр ВИП и контроль так же, как рабочая инструкция, все те делают весь полностью контролируемый процесс изготовления.
Окончательные контроль и осмотр
Все ПКБс должно быть ведено через открытое и короткий тест так же, как визуальный контроль после прошел определенные физические тесты. Мы имеем различное предварительное испытательное оборудование включая подгонянный, машины теста летания зонда для того чтобы гарантировать что каждый ПКБ испытанное 100%.
Проверка доставки продукта
Мы настроили преданный отдел ФКА для того чтобы проверить продукты ПКБ согласно спецификациям и требованиям к клиента путем пробовать. Квалифицированное ПКБс идет быть упакованным.
ФКА также должно унести проверку 100% продуктов упаковки и доставки склада, включая номер продукта, номер клиента, количество продукции, адрес доставки и так далее до пересылки.
Обслуживание клиента
Мы настроили профессиональную команду обслуживания клиента проактивелы для того чтобы связывать с клиентами и своевременным делом с обратными связями с клиентом. Мы сильно фокусируем на потребностях клиентов и понять покупательские спросы, своевременные для того чтобы отрегулировать политику требований к обслуживания клиента и продукта ПКБ.
