Как раз по мере того как свое имя подразумевает, частота коротковолнового диапазона что частота относительно высока, вообще ссылается на частоту >=300 МХз (т.е. ГХз длины волны <>=1 вызвано микроволной.
Рынок: РФИД, беспроводные сообщения, базовая станция и антенна, усилитель, военные продукты, бытовая электроника.
Высокочастотный ПКБ платы с печатным монтажом или микроволны представляет на решение совета плата с печатным монтажом сделанная на плите высокочастотной меди субстрата (микроволны) одетой. Общие типы являются следующими: Двухсторонняя доска, разнослоистая доска и смешанная структура.
Смешанная структура включает субстрат высокой эффективности особенный, лист ПП + обычная доска представления и смешанный лист ПП отжимающ доску; высокочастотный субстрат + обычный субстрат ФР4; высокочастотные субстрат + металл низкопробный етк.
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

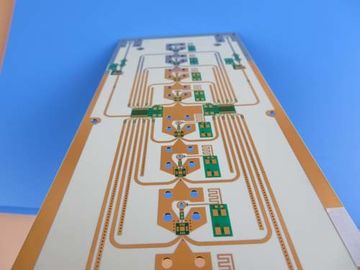

Это тип двойного, который встали на сторону ПКБ построенного на субстрате 10мил РО4350Б с Тг 280°К для применения мобильной ракеты -носителя сигнала. Оно законченные 0.3мм толстые с белым силкскрен над зеленой маской припоя и золото погружения покрыто на пусковых площадках. Основное вещество использовано от Рогерс КОРП., всей доски поставляя 1 вверх в панель. Они изготовлены согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждые 100 панелей упакованы для пересылки.
Диэлектрическая константа (ДК) низка и стабилизирована, поэтому передачи сигнала хороша без промедления;
Характеристика низкой диэлектрической потери делает потерю сигнала на ловер левел, который делает передачу сигнала из всего оборудования превосходной;
Тариф жалобы клиента: <1>
Применение
Передатчик РФ, антенна мульти-муфты, идентификация РФ, усилитель хобота
Параметр и технические спецификации
| РАЗМЕР ПКБ |
120 кс 75мм=1ПКС |
| ТИП ДОСКИ |
Двойник встал на сторону ПКБ |
| Количество слоев |
2 слоя |
| Поверхностные компоненты держателя |
ДА |
| Через компоненты отверстия |
ДА |
| СТАККУП СЛОЯ |
медь ------- 0,5 оз) +плате ВЕРХНИЙ слой 18ум ( |
| РО4350Б 0.254мм |
| медь ------- 18ум (0.5оз) + слой СРЕДСТВА плиты |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
мил 9 мил/4 |
| Минимальные/максимальные отверстия: |
0,25 мм/1.0мм |
| Количество различных отверстий: |
3 |
| Количество буровых скважин: |
92 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
0 |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
РО4350Б Тг280℃, ер<3>
|
| Окончательный екстернал фольги: |
1,0 оз |
| Окончательная фольга внутренняя: |
Н/А |
| Окончательная высота ПКБ: |
0,3 мм ±0.1 |
| ПЛАКИРОВКА И ПОКРЫТИЕ |
|
| Поверхностный финиш |
Золото погружения |
| Маска припоя применяется к: |
Минимум ВЕРХНЕЙ ЧАСТИ и СРЕДСТВА 12микрон |
| Цвет маски припоя: |
Зеленый цвет, ПСР-2000ГТ600Д, Тайо поставил. |
| Тип маски припоя: |
ЛПСМ |
| КОНТОУР/КУТТИНГ |
Направлять |
| ОТМЕЧАТЬ |
|
| Сторона компонентного сказания |
ВЕРХНЯЯ ЧАСТЬ и СРЕДСТВО. |
| Цвет компонентного сказания |
Белизна, ИДЖР-4000 МВ300, бренд Тайо |
| Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и легед СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ |
Покрытый через отверстие (ПТХ), минимальный размер 0.25мм. Через палаточное. |
| ОЦЕНКА ФЛАМИБИЛИТИ |
Утверждение МИН. УЛ 94-В0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" |
| Плакировка доски: |
0,0029" |
| Допуск сверла: |
0,002" |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Гербер РС-274-С, ПКБДОК етк |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
О нас
Основанный в Китае, ПКБ Биченг придерживается общего соображения помогать небольшого и среднего размера компании уменьшают их цену и время потраченные на ПКБ. Мы обеспечиваем разнообразие продукты ПКБ для того чтобы соотвествовать.
Наши возможности 2019 монтажных плат схемы возбуждения
Слепые вяс, похороненные вяс
ПКБ гибкого трубопровода
Тяжелая медь всходит на борт 12оз
Высокий Тг, высокий материал КТИ
Гибрид ФР-4 и высокочастотный материал
ПКБ контролируемый импедансом
Класс 2 ИПК, класс 3 ИПК
Неэтилированный ПКБ (РоХС уступчивое)
Разнослоистое ПКБс к меди 32+ наслаивает доски
ПКБ ядра металла (МКПКБ)
Материалы ПКБ – ФР-4, Полимиде, Рогерс & больше
Изготовитель ПКБ РоХС уступчивый
Твердый ПКБ гибкого трубопровода
ПКБ РФ/ПКБ частоты коротковолнового диапазона
Через-отверстие, БГА, палец золота, купол края
Через-в-пусковая площадка, заполненные вяс
ТС16949 (2009), ИСО14001 (2004), ИСО9001 (2008), аттестованный УЛ
