Краткое введение
С развитием технологии электронной связи, частота связи будет выше и выше, и высокочастотной передаче сигнала, нужно использовать низкую диэлектрическую константу (Dk), низкую диэлектрическую потерю (Df) только дорогие особенные материалы. Эти материалы имеют цианат и высокочастотные материалы как политетрафторэтилен/керамические базовые материалы (PTFE/Ceramic), углероды/керамические базовые материалы (углерод гидры/керамическое). Обычно эти материалы дороги.
Уменьшение цены важные середины для клиентов улучшить конкурентоспособность продуктов. Поэтому, клиенты принимают пластинчатую структуру смешанных материалов в дизайне структуры PCB, т.е., необходимый слой сигнала использует высокочастотные материалы для того чтобы отвечать потребностямы передачи сигнала. Другая линия слои сделана из обычной эпоксидной смолы FR-4 стеклоткани, которую мы вызываем гибридной доской.
Доступный высокочастотный материал (ядр)
RO4350B RO4003C
4mil (0.1mm) 8mil (0.203mm)
6.6mil (0.168mm) 12mil (0.3mm)
10mil (0.254mm) 20mil (0.508mm)
13.3mil (0.338mm) 32mil (0.813mm)
20mil (0.508mm) 60mil (1.524mm)
30mil (0.762mm)
60mil (1.524mm)

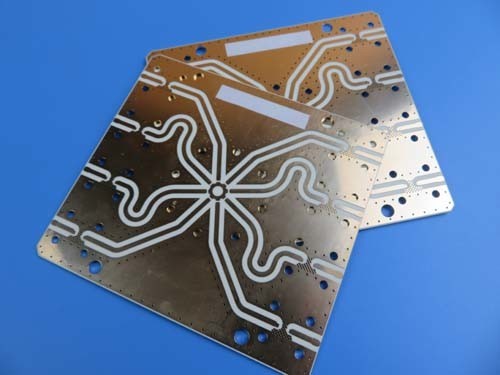

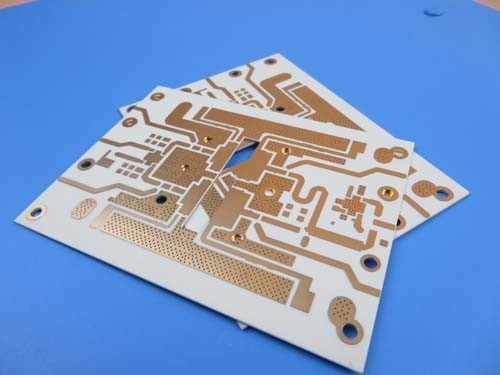

Случай PCB: Гибридный материал PWB PCB смешанный построенный на 10 mil RO4350B+FR4 со слепым через
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибридного PCB построенный на RO4350B и FR-4 с stackup 6 слоев для применения антенны радара. С другой стороны, нет доски как раз 6 слоев которая сразу конструирована от клиента. Дизайнер хочет двойную, который встали на сторону монтажную плату RO4350B совмещенную с монтажной платой 4 слоев. 2 типа PCB имеют его собственное сверло, поэтому окончательный PCB будет PCB 6 слоев со слепым через. Prcoess Afer прессы, он выходит 1,8 mm толстым. Белый silkscreen над зеленой маской припоя напечатан на борту и золото погружения покрыто на пусковых площадках. Основное вещество использовано от ITEQ IT-158 и Rogers 10mil RO4350B, весь поставлять доски одиночный вверх в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.
Особенности и преимущества
Улучшение представления SI над стог-поднимает со всей доской FR4;
Снижение себестоимости сверх стог-поднимает с полностью малопотертым материалом;
Превосходное поверхностное planarity для CSP установило компоненты для уменьшения интенсивности отказов во время собрания и паять;
Высокое solderability, не усиливать монтажных плат и меньше загрязнения поверхности PCB;
Опытные люди продаж и умелые обслуживания клиента;
Отсутствие образца количества и низкой цены минимального заказа;
Фокус на низком уровне к среднему объему продукции;
Быстрый прототип оборота;
ISO9001, ISO14001, TS16949, UL аттестовало;
Применение
Splitter, combiner передатчика, радиочастота, башня установил усилитель
Параметр и технические спецификации
РАЗМЕР PCB |
75 x 110mm=1PCS |
ТИП ДОСКИ |
Разнослоистый PCB |
Количество слоев |
6 слоев |
Поверхностные компоненты держателя |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Через компоненты отверстия |
Никакой |
STACKUP СЛОЯ |
Медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um ( |
Диэлектрическое RO4350B 0.254mm (10 mil) |
Медь ------- 35um (1oz) |
|
PP+FR4+PP 0.695mm |
|
Медь ------ 35um (1oz) |
|
FR-4 0.25mm |
|
Медь ------ 35um (1oz) |
|
PP 0.21mm |
|
Медь ------35um (1oz) |
|
Диэлектрическое RO4350B 0.254mm (10 mil) |
|
Медь ------- слой СРЕДСТВА 35um (1 oz) +plate |
ТЕХНОЛОГИЯ |
|
Минимальные трассировка и космос: |
mil 4 mil/5 |
Минимальные/максимальные отверстия: |
0,3 mm/2,0 mm |
Количество различных отверстий: |
12 |
Количество буровых скважин: |
167 |
Количество филированных слотов: |
0 |
Количество внутренних вырезов: |
3 |
Управление импеданса: |
нет |
Номер пальца золота: |
0 |
МАТЕРИАЛ ДОСКИ |
|
Стеклянная эпоксидная смола: |
RO4350B Tg280℃, er<3>
|
Окончательная фольга внешняя: |
1,5 oz |
Окончательная фольга внутренняя: |
1 oz |
Окончательная высота PCB: |
1,8 mm ±0.18mm |
ПОКРЫВАТЬ И ПОКРЫВАТЬ |
|
Поверхностный финиш |
Золото погружения |
Припаяйте маску для того чтобы примениться к: |
ВЕРХНИЙ, минимум 12micron |
Цвет маски припоя: |
Зеленый цвет, PRS-2000GT600D, Taiyo поставил. |
Тип маски припоя: |
LPSM |
CONTOUR/CUTTING |
Трасса |
МАРКИРОВКА |
|
Сторона компонентного сказания |
ВЕРХНЯЯ ЧАСТЬ |
Цвет компонентного сказания |
Белый, IJR-4000 MW300, бренд Taiyo |
Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ |
ЧЕРЕЗ |
Покрытый через отверстие (PTH), минимальный размер 0.3mm. Шторки через L1-L2, L3-L6 |
ОЦЕНКА FLAMIBILITY |
Утверждение MIN. UL 94-V0. |
ДОПУСК РАЗМЕРА |
|
Размер плана: |
0,0059" |
Плакировка доски: |
0,0029" |
Допуск сверла: |
0,002" |
ТЕСТ |
Пересылка электрического теста 100% прежняя |
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Gerber RS-274-X, PCBDOC etc |
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
Качественная политика
Bicheng начинало серию методик управления и подходов для того чтобы уверить что PCBs в согласии с требованиями к клиентов, включительно выбора поставщиков, осмотра работы в процессе (WIP), общительного осмотра доставки и обслуживания клиента etc.
Оценка и проверка поставщиков
Поставщики должны быть оценены Bicheng. К тому же, Bicheng оценит и выстроить в ряд поставщики каждый год для того чтобы гарантировать поставленные материалы соотвествуют Bicheng. Furthermore, Bicheng непрерывно начать поставщиков и наблюдать их для того чтобы улучшить их управление качества и окружающей среды основывая на системах ISO9001 & ISO14001.
Оценка контракта
Bicheng расмотрит и проверит требования к клиента убеждаться что мы имеем возможность для того чтобы удовлетворять требования к клиентов включая спецификации, доставку и другие требования до признавать заказ.
Делать, проверка и контроль изготовляя данных.
Когда проектные данные и спецификации клиентов снабжены наш отдел рынка, Bicheng должно проверить все требования. После этого, новообращенный проектные данные в изготовляя данные CAM. В конце концов, изготовляя инструкция (MI) произведена согласно реальным процессу производства и технологиям для изготовляя отдела за основа для фактического изготовления. MI должен быть расмотрен независимыми инженерами и инженерами QA перед вопросом.
Входящая материальная проверка качества
Все материалы должны быть проверены перед складированием. Мы установили серию строгих процедуры по и инструкции осмотра контролировать входящие материалы. Furthermore, различные точные проверяя аппаратуры и приборы гарантируют возможность для того чтобы судить материал хорошим или нет. Мы выдаем материал с перво- в/перво- вне сперва вне принцип, и даем вне «сигнал тревоги» для материала который достигнет срок годности при хранении для обеспечения что материалы использованы вверх перед истечением срока.
Контроль производственного процесса
Правая изготовляя инструкция (MI), всесторонние управление оборудования и обслуживание и управление производственным процессом, строгие осмотр WIP и контролировать так же, как рабочая инструкция, совсем те сделать весь процесс изготовления полностью контролировали.
Окончательные контроль и осмотр
Все PCBs быть веденным через открытое и короткий тест так же, как визуальный контроль позже прошел определенные физические тесты. Мы имеем различное предварительное испытательное оборудование включая подгонянный, машины теста летания зонда для того чтобы гарантировать что каждый PCB испытанное 100%.
Проверка доставки продукта
Мы настроили преданный отдел FQA для того чтобы проверить продукты PCB согласно спецификациям и требованиям к клиента путем пробовать. Квалифицированное PCBs идет быть упакованным.
FQA также должно унести проверку 100% упаковки склада и грузя продуктов, включая номер продукта, номер клиента, количество продукции, грузя адрес и так далее до пересылки.
Обслуживание клиента
Мы настроили профессиональную команду обслуживания клиента proactively для того чтобы связывать с клиентами и своевременным делом с обратными связями с клиентом. Мы сильно фокусируем на потребностях клиентов и понять покупательские спросы, своевременные для того чтобы отрегулировать политику требований к обслуживания клиента и продукта PCB.
