Краткое введение
Материал цепи RO4350B высокочастотный стеклянный усиленный углерод/керамические ламинаты (не PTFE) конструированные для представления чувствительного, высокообъемных коммерческих применений. В настоящее время двойные, который встали на сторону и разнослоистые PCB RO4350B доступны на компании Bicheng. Двойной, который встали на сторону PCB RO4350B с толщиной 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm) и 60mil (1.524mm) бестселлеры. Мы обеспечиваем бега прототипа, небольшие серии и обслуживания объема продукции.
Преимущества
1) Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;
2) Превосходная сохранность формы.
3) Низкий термальный коэффициент диэлектрической константы;
4) Низкое расширение Z-оси;
5) Низкий коэффициент расширения в-самолета;
6) Стабилизированная частота verus электрических свойств;
Применения
1) Амортизатор, автоматическая индукция ворот;
2) LNB для сразу спутников передачи;
3) Антенна микрополосковой линии, расширенный спектр;
4) Микрополосковая линия и клетчатые антенны базовой станции и усилители силы;
5) Бирки идентификаций RF
6) Системы связи расширенного спектра
7) Усилитель хобота, модуль etc splitter.

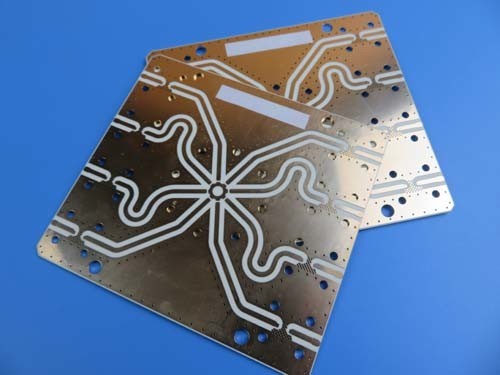

Случай PCB: Двойной, который встали на сторону PCB построенный на 10 mil RO4350B с золотом погружения
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип двойного, который встали на сторону PCB построенного на субстрате 10mil RO4350B с Tg 280°C для применения радиолокатора RF. Своя законченная толщина 0.3mm и медь 1oz. Белый silkscreen и зеленая маска припоя покрывают обе стороны и покрытое золото погружения на пусковых площадках. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.
Особенности и преимущества
RO4350B показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений;
Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;
Длинная продолжительность хранения, оно можно хранить на больше чем 1 год в сумке вакуума;
Процесс SMT устойчив к паять reflow, устойчивый для того чтобы переработать;
квадратная мастерская метра 16000;
UL, ISO14001, TS16949 аттестовал;
Строгие осмотр WIP и контролировать так же, как рабочая инструкция;
Быстрая проверка CADCAM и свободная цитата PCB;
Конкурентоспособная цена;
Применение
Сбалансированный смеситель, photocoupler, ядровая индукция командного выключателя, multicoupler
Параметр и технические спецификации
| РАЗМЕР PCB |
91 x 62mm=1PCS |
| ТИП ДОСКИ |
Двойник встал на сторону PCB |
| Количество слоев |
2 слоя |
| Поверхностные компоненты держателя |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| STACKUP СЛОЯ |
медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um ( |
| RO4350B 0.254mm (10 mil) |
| медь ------- 35um (1oz) + слой СРЕДСТВА плиты |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
mil 4 mil/4 |
| Минимальные/максимальные отверстия: |
0,3 mm/4,2 mm |
| Количество различных отверстий: |
9 |
| Количество буровых скважин: |
101 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
0 |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
RO4350B Tg280℃, er<3>
|
| Окончательная фольга внешняя: |
1,5 oz |
| Окончательная фольга внутренняя: |
N/A |
| Окончательная высота PCB: |
0,3 mm ±0.1 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ |
|
| Поверхностный финиш |
Золото погружения |
| Припаяйте маску для того чтобы примениться к: |
ВЕРХНИЙ, минимум 12micron |
| Цвет маски припоя: |
Зеленый цвет, PSR-2000GT600D, Taiyo поставил. |
| Тип маски припоя: |
LPSM |
| CONTOUR/CUTTING |
Трасса |
| МАРКИРОВКА |
|
| Сторона компонентного сказания |
ВЕРХНЯЯ ЧАСТЬ |
| Цвет компонентного сказания |
Белый, IJR-4000 MW300, бренд Taiyo |
| Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ |
Покрытый через отверстие (PTH), минимальный размер 0.3mm. |
| ОЦЕНКА FLAMIBILITY |
Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" |
| Плакировка доски: |
0,0029" |
| Допуск сверла: |
0,002" |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
