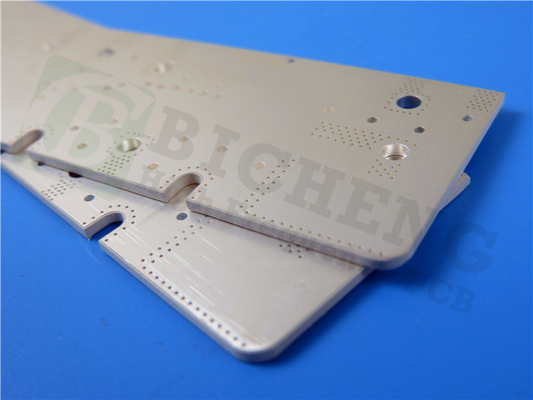

PCB 20mil 30mil 60mil Rogers DiClad 880 высокочастотный с золотом, оловом и серебром

PCB 20mil 30mil 60mil Rogers DiClad 880 высокочастотный с золотом, оловом и серебром

  • PCB 20mil 30mil 60mil Rogers DiClad 880 высокочастотный с золотом, оловом и серебром
  • PCB 20mil 30mil 60mil Rogers DiClad 880 высокочастотный с золотом, оловом и серебром
PCB 20mil 30mil 60mil Rogers DiClad 880 высокочастотный с золотом, оловом и серебром
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL
Номер модели: BIC-201-V1.06
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 9.99-99.99 PER PIECE
Упаковывая детали: Вакуум
Время доставки: 7 рабочих дней
Условия оплаты: T/T
Поставка способности: 45000 частей в месяц
контакт
Подробное описание продукта
Количество слоев: 2 Стеклянная эпоксидная смола: DiClad 880
Окончательная фольга: 1 oz Окончательная высота PCB: 0,8 mm ±10%
Поверхностный финиш: золото погружения Цвет маски припоя: Зеленый цвет
Цвет компонентного сказания: белый ТЕСТ: Пересылка электрического теста 100% прежняя

Высокочастотная печатная плата Rogers DiClad 88020мил 30мл 60мл с золотом, оловом и серебром

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



Краткое введение

Печатные платы Rogers DiClad 880 представляют собой армированные тканым стекловолокном композиты на основе ПТФЭ (без керамических наполнителей), которые обеспечивают более низкие диэлектрическую проницаемость и коэффициент рассеяния за счет использования меньшего количества слоев тканого стекловолокна и более высокого содержания ПТФЭ.Их значения DK и DF аналогичны RT/duroid 5880.



Диэлектрическая проницаемость печатных плат регулируется путем точного контроля соотношения смеси тканого стекловолокна и ПТФЭ.Чем больше стекловолокна, тем больше диэлектрическая проницаемость, однако стабильность размеров лучше.Тканое стекловолокно в платах уложено в одном направлении, чтобы обеспечить постоянство характеристик в направлении XY.Из-за использования тканого армирования из стекловолокна стабильность размеров лучше, чем у RT/duroid 5880 и RT/duroid 5870 в направлении XY, но их коэффициент теплового расширения в направлении оси Z больше.



Функции:

1. Чрезвычайно низкий тангенс угла потерь на уровне 0,0009

2. Отличная стабильность размеров

3. Равномерность характеристик продукта



Преимущества:

1. Электрические свойства очень однородны на разных частотах.

2. Стабильные механические характеристики

3. Отличная химическая стойкость



Типичные области применения:

1. Коммерческие сети с фазированной решеткой

2. Цифровые радиоантенны

3. Фильтры, ответвители, МШУ

4. Антенны базовых станций с низкими потерями

5. Военные радиолокационные сети

6. Системы наведения ракет







Возможности нашей печатной платы (DiClad 880)

Материал печатной платы: Армированные стекловолокном композиты на основе ПТФЭ
Обозначение: ДиКлад 880
Диэлектрическая постоянная: 2,20 (10 ГГц)
Коэффициент рассеяния 0,0009 (10 ГГц)
Количество слоев: Двухсторонняя печатная плата, многослойная печатная плата, гибридная печатная плата
Вес меди: 1 унция (35 мкм), 2 унции (70 мкм)
Толщина диэлектрика 20 мил (0,508 мм), 30 мил (0,762 мм), 60 мил (1,524 мм)
Размер печатной платы: ≤400 мм х 500 мм
Паяльная маска: Зеленый, черный, синий, желтый, красный и т. Д.
Чистота поверхности: Голая медь, HASL, ENIG, иммерсионное серебро, иммерсионное олово, OSP, чистое золото и т. Д.



Наши преимущества

1. Инженерный дизайн предотвращает возникновение проблем на этапе подготовки производства;

2. ISO9001, ISO14001, ISO13485, фабрика-производитель, сертифицированная UL;

3. Инспекция АОИ;

4. Мощные возможности печатных плат поддерживают ваши исследования и разработки, продажи и маркетинг;

5. Своевременная доставка выше, чем 98% своевременной доставки;

6. Платы HDI любого уровня;

7. Мастерская 16000㎡;Производительность 30000㎡ в месяц;8000 видов печатных плат в месяц;

8. Быстрая проверка CADCAM и бесплатное предложение печатных плат;

9. Разнообразный способ доставки: FedEx, DHL, TNT, EMS;

10. Нет MOQ, низкая стоимость прототипов и малых тиражей;





Приложение:Типичные свойстваиз ДиКлад 880

Свойство Метод испытания Состояние ДиКлад 880
Диэлектрическая проницаемость при 10 ГГц МПК ТМ-650 2.5.5.5 С23/50 2.17, 2.20
Диэлектрическая проницаемость при 1 МГц МПК ТМ-650 2.5.5.3 С23/50 2.17, 2.20
Коэффициент рассеивания при 10 ГГц МПК ТМ-650 2.5.5.5 С23/50 0,0009
Коэффициент рассеивания при 1 МГц МПК ТМ-650 2.5.5.3 С23/50 0,0008
Термический коэффициент Er (ppm/°C) МПК ТМ-650 2.5.5.5
Адаптированный
от -10°С до +140°С -160
Прочность на отрыв (фунты на дюйм) МПК ТМ-650 2.4.8 После термического стресса 14
Объемное удельное сопротивление (МОм-см) МПК ТМ-650 2.5.17.1 С96/35/90 1,4 х 109
Удельное поверхностное сопротивление (МОм) МПК ТМ-650 2.5.17.1 С96/35/90 2,9 х 106
Дуговое сопротивление ASTM D-495 Д48/50 >180
Модуль упругости при растяжении (кфунт/кв. дюйм) ASTM D-638 А, 23°С 267, 202
Прочность на растяжение (кфунт/кв. дюйм) ASTM D-882 А, 23°С 8.1, 7.5
Модуль сжатия (кфунт/кв. дюйм) АСТМ D-695 А, 23°С 237
Модуль упругости при изгибе (кфунт/кв. дюйм) ASTM D-790 А, 23°С 357
Пробой диэлектрика (кВ) ASTM D-149 Д48/50 >45
Плотность (г/см3) ASTM D-792 Метод А А, 23°С 2,23
Впитывание воды (%) МИЛ-S-13949H 3.7.7
МПК ТМ-650 2.6.2.2
Е1/105 + Д24/23 0,02
Коэффициент теплового МПК ТМ-650 2.4.24 от 0°С до 100°С
Расширение (частей на миллион/°C) Меттлер 3000
Ось X термомеханический 25
Ось Y Анализатор 34
Ось Z   252
Теплопроводность(Вт/мК) АСТМ Е-1225 100°С 0,261
Дегазация НАСА SP-R-0022A 125°С, ≤ 10-6торр
Общая потеря массы (%) Максимум 1,00% 0,01
Собраны летучие Максимум 0,10% 0,01
Конденсируемый материал (%)
Восстановление водяного пара (%)   0,01
Видимый конденсат (±)   НЕТ
ВоспламеняемостьUL-файл E 80166 UL 94 Вертикальное сжигание IPC TM-650 2.3.10 С48/23/50, Е24/125 Соответствует требованиямУЛ94-В0




PCB 20mil 30mil 60mil Rogers DiClad 880 высокочастотный с золотом, оловом и серебром 0
