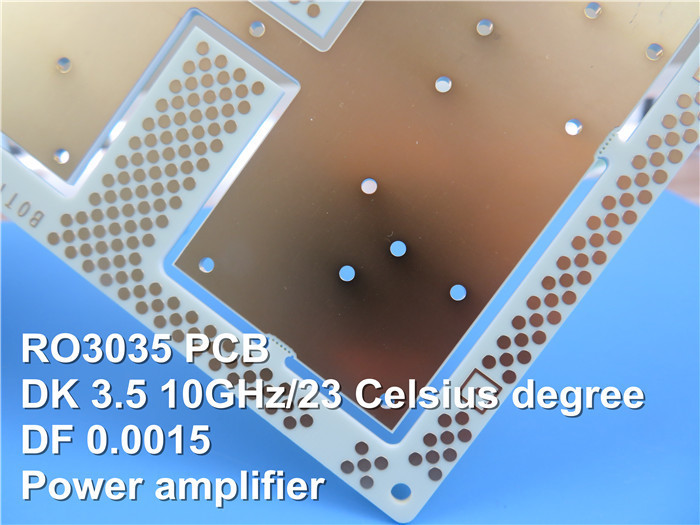

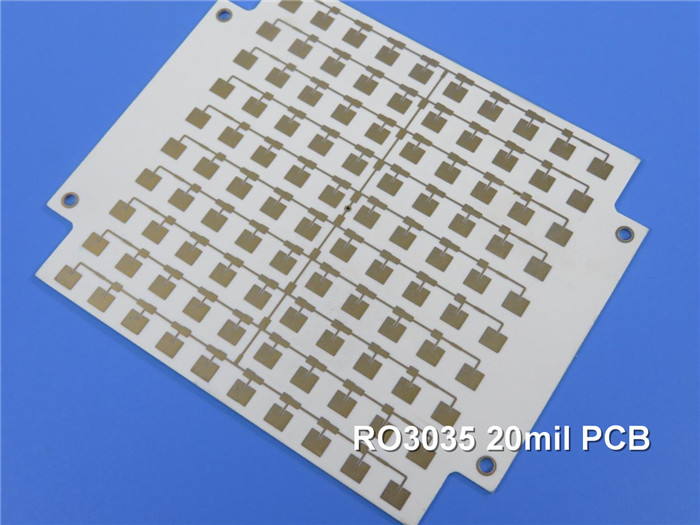

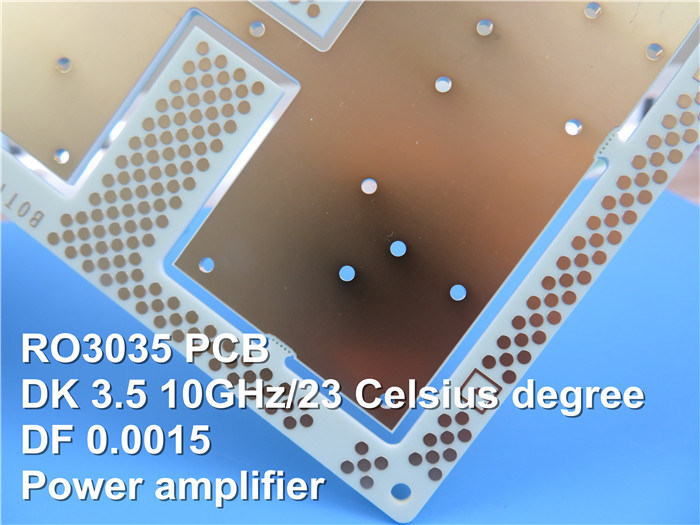

PCB монтажной платы DK3.5 PCB 2-Layer Rogers 3035 20mil 0.508mm микроволны Rogers RO3035 DF 0,0015 высокочастотный

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng Technologies Limited
Сертификация:	UL
Номер модели:	BIC-042-V0.80

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD 9.99-99.99
Упаковывая детали:	Вакуум
Время доставки:	10 РАБОЧИХ ДНЕЙ
Условия оплаты:	T/T, западное соединение
Поставка способности:	50000 частей в месяц

контакт

Подробное описание продукта

Количество слоев:	2	Стеклянная эпоксидная смола:	RO3035
Окончательная фольга:	1,0 Oz	Окончательная высота PCB:	0,6 mm ±10%
Поверхностный финиш:	Золото погружения	Цвет маски припоя:	N/
Цвет компонентного сказания:	N/A	Тест:	Пересылка электрического теста 100% прежняя

PCB монтажной платы DK3.5 PCB 2-Layer Rogers 3035 20mil 0.508mm микроволны Rogers RO3035 DF 0,0015 высокочастотный

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

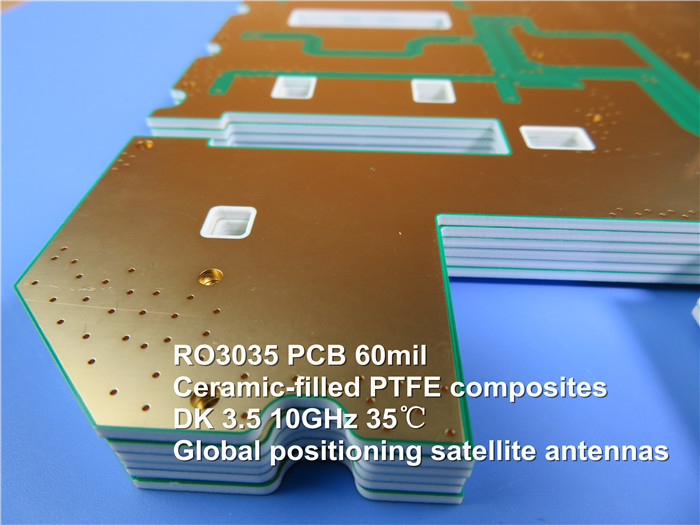

Материалы цепи Rogers RO3035 высокочастотные наполненные керамическ смеси PTFE запланированные для пользы в коммерчески микроволне и применениях RF. Он был конструирован для предложения исключительной электрической и механической стабильности на конкурентоспособных ценах. Механические свойства последовательны. Это позволяет дизайнеру начать разнослоистые дизайны доски без сталкиваться коробоватости или проблемы надежности. Материалы RO3035 показывают коэффициент теплового расширения (CTE) в x и Y-osь 17 ppm/℃. Этот коэффициент расширения соответствуется к этой из меди, которая позволяет материалу показать превосходную сохранность формы, типичному вытравляет усушку, после вытравляет и печет, меньше чем 0,5 mils на дюйм. Z-ось CTE 24 ppm/℃, которое обеспечивает исключительную покрытую надежность через-отверстия, даже в строгих окружающих средах.

Типичные применения:

1) Автомобильный радиолокатор

2) Клетчатые системы радиосвязей

3) Канал связи на кабельных сетях

4) Сразу спутники передачи

5) Глобальные располагая спутниковые антенны

6) Антенна заплаты для беспроводных сообщений

7) Усилители и антенны силы

8) Backplanes силы

9) Удаленные читатели метра

PCB монтажной платы DK3.5 PCB 2-Layer Rogers 3035 20mil 0.508mm микроволны Rogers RO3035 DF 0,0015 высокочастотный 0

Спецификации PCB

РАЗМЕР PCB	77 x 65mm=1PCS
ТИП ДОСКИ	Двойник встал на сторону PCB
Количество слоев	2 слоя
Поверхностные компоненты держателя	НЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18um (
	RO3035 0.508mm
	медь ------- 18um (0,5 oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 6 mil/6
Минимальные/максимальные отверстия:	0,4 mm/5,0 mm
Количество различных отверстий:	3
Количество буровых скважин:	57
Количество филированных слотов:	0
Количество внутренних вырезов:	1
Управление импеданса:	нет
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	RO3035 0.508mm
Окончательная фольга внешняя:	1 oz
Окончательная фольга внутренняя:	N/A
Окончательная высота PCB:	0,6 mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения
Припаяйте маску для того чтобы примениться к:	N/A
Цвет маски припоя:	N/A
Тип маски припоя:	N/A
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	N/A
Цвет компонентного сказания	N/A
Имя или логотип изготовителя:	N/A
ЧЕРЕЗ	Покрытый через отверстие (PTH), минимальный размер 0.4mm.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

Технические спецификации Rogers 3035 (RO3035)

Типичное значение RO3035
Свойство	RO3035	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, εProcess	3.50±0.05	Z		10 GHz/23℃	IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign	3,6	Z		8GHz до 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ	0,0015	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Термальный коэффициент ε	-45	Z	ppm/℃	10 GHz -50℃to 150℃	IPC-TM-650 2.5.5.5
Сохранность формы	0,11 0,11	X Y	mm/m	COND A	IPC-TM-650 2.2.4
Резистивность тома	107		MΩ.cm	COND A	IPC 2.5.17.1
Поверхностная резистивность	107		MΩ	COND A	IPC 2.5.17.1
Растяжимый модуль	1025 1006	X Y	MPa	23℃	ASTM D 638
Абсорбция влаги	0,04		%	D48/50	IPC-TM-650 2.6.2.1
Специфическая жара			j/g/k		Высчитанный
Термальная проводимость	0,5		W/M/K	50℃	ASTM D 5470
Коэффициент теплового расширения (- 55 к 288℃)	17 17 24	X Y Z	ppm/℃	RH 23℃/50%	IPC-TM-650 2.4.4.1
Td	500		℃ TGA		ASTM D 3850
Плотность	2,1		gm/cm3	23℃	ASTM D 792
Медная корка Stength	10,2		Ib/in.	1oz, EDC после поплавка припоя	IPC-TM 2.4.8
Воспламеняемость	V-0				UL 94
Неэтилированный процесс совместимый	Да
