Подробное описание продукта
Количество слоев: 4 Стеклянная эпоксидная смола: RO4350B 60mil + RO4350B 10mil + RO4450F 4mil
Окончательная фольга: 1.0 Окончательная высота PCB: 2,1 mm ±10%
Поверхностный финиш: Золото погружения Цвет маски припоя: Зеленый цвет
Цвет компонентного сказания: Белый Тест: Пересылка электрического теста 100% прежняя

Монтажная плата RF 4 слоев на Rogers 60mil RO4350B и 10mil RO4350B с задним сверлом для муфты UHF

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Привет всем,

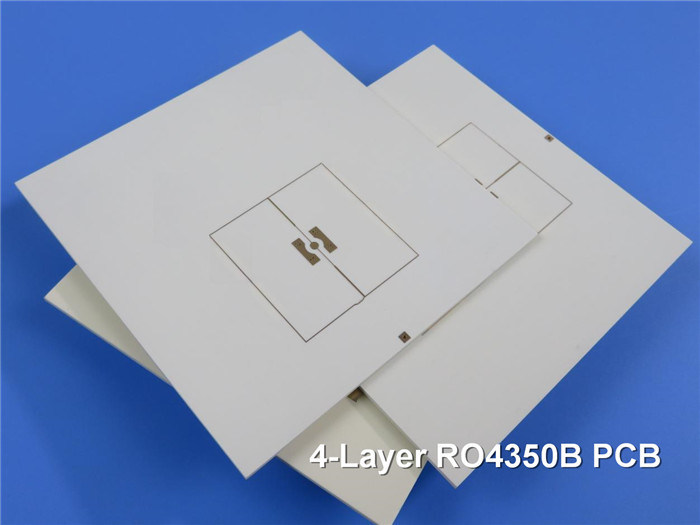

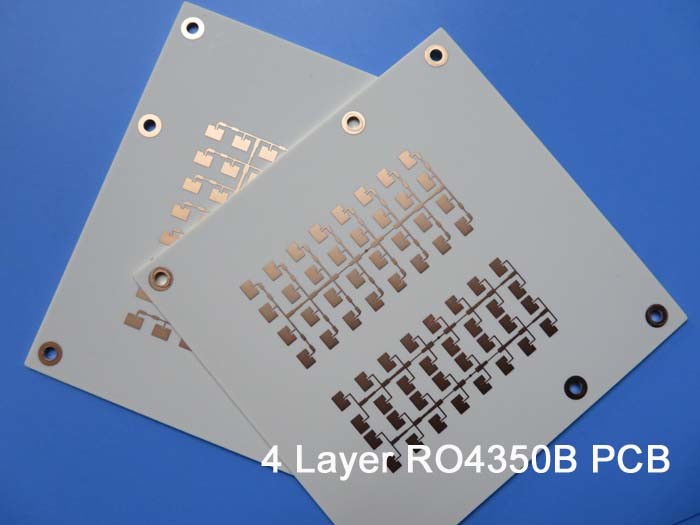

Этот PCB RF 4 слоев построен на 60mil RO4350B и 10mil RO4350B для применения муфты UHF. Посмотрите стог-вверх.

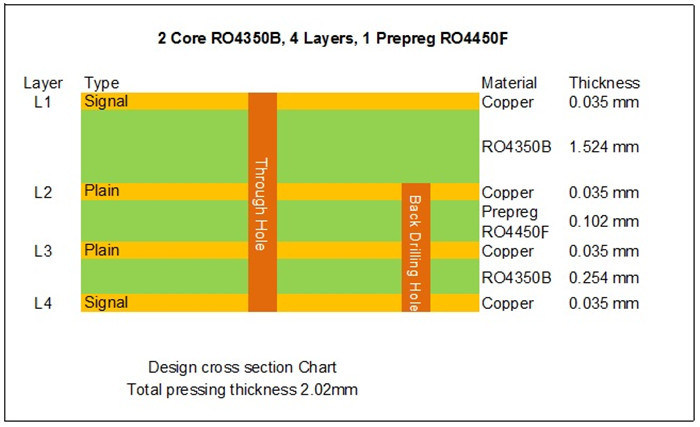

Монтажная плата RF 4 слоев на Rogers 60mil RO4350B и 10mil RO4350B с задним сверлом для муфты UHF 0



Основные вещества ядр 60mil RO4350B и ядр 10mil RO4350B плюс prepreg 4mil RO4450F. Медь 35 μm (1oz) на каждом слое с окончательной высотой 2.1mm толстым. Пусковые площадки золото погружения покрыли. Там назад просверлены через от ядр 10mil. Задний сверлить может уменьшить взаимодействие шума и улучшить целостность сигнала. Используя задний сверлить успешно уменьшил затруднение изготовления PCB и избежал пользы похороненного /blind через.



Особенности и преимущества

1) RO4350B показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот;

2) RO4350B делает им идеальный субстрат для широкополосных применений;

3) Тариф на-врем-доставки доставки в срок более высокий чем 98%;

4) Фокусировать на небольших сериях и среднем объеме продукции;

5) Строгие осмотр WIP и контролировать так же, как рабочая инструкция;



Применения

Антенна, фильтр взаимодействия, ядровая индукция командного выключателя, усилитель хобота



Технические спецификации PCB

РАЗМЕР PCB 91 x 98mm=1PCS
ТИП ДОСКИ Высокочастотный PCB
Количество слоев Разнослоистый PCB, PCB 4 слоев
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ медь ------- слой 35um (1oz) +plate ВЕРХНИЙ
RO4350B 60 mil
медь ------- MidLayer 1
RO4450F 4 mil
медь ------- MidLayer 2
RO4350B 10 mil
медь ------- слой СРЕДСТВА 35um (1oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 10mil/10mil
Минимальные/максимальные отверстия: 0.3/3.21mm
Количество различных отверстий: 5
Количество буровых скважин: 1680
Количество филированных слотов: 1
Количество внутренних вырезов: 1
Управление импеданса нет
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: Rogers RO4350B (ядр 10mil, DK=3.48) & RO4450B (PP 4mil DK=3.54)
Окончательная фольга внешняя: 1.5oz
Окончательная фольга внутренняя: 1oz
Окончательная высота PCB: 2.1mm ±10%
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения (никель 71,1%) 2µ» над 100µ»
Припаяйте маску для того чтобы примениться к: Верхний и нижний слой
Цвет маски припоя: N/A
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания N/A
Цвет компонентного сказания N/A
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH), через открытое
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.
