Подробное описание продукта
Количество слоев: 6 Стеклянная эпоксидная смола: S1000-2M
Окончательная фольга: 1,5 Oz Окончательная высота PCB: 1,6 mm ±10%
Поверхностный финиш: HASL ЕСЛИ Цвет маски припоя: Зеленый цвет
Цвет компонентного сказания: Белый Тест: Пересылка электрического теста 100% прежняя

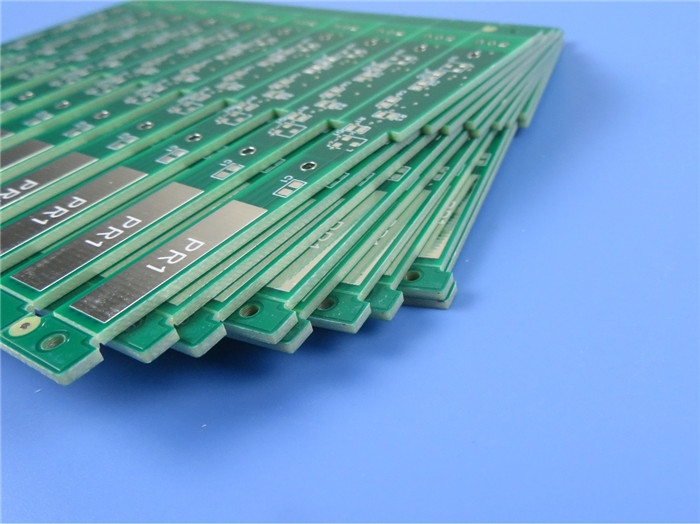

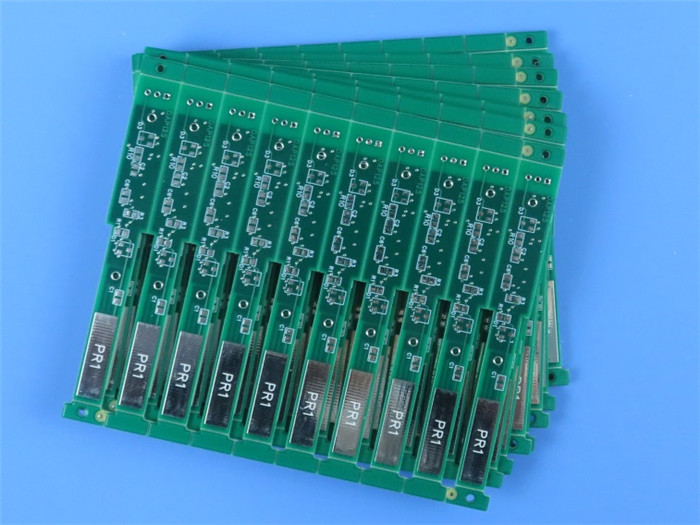

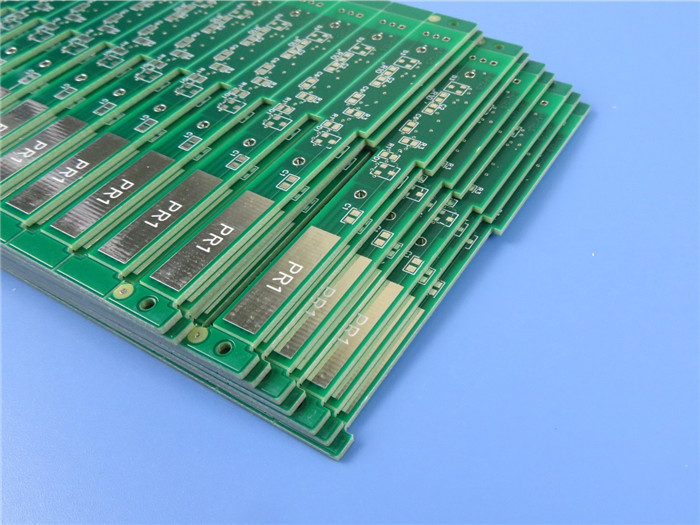

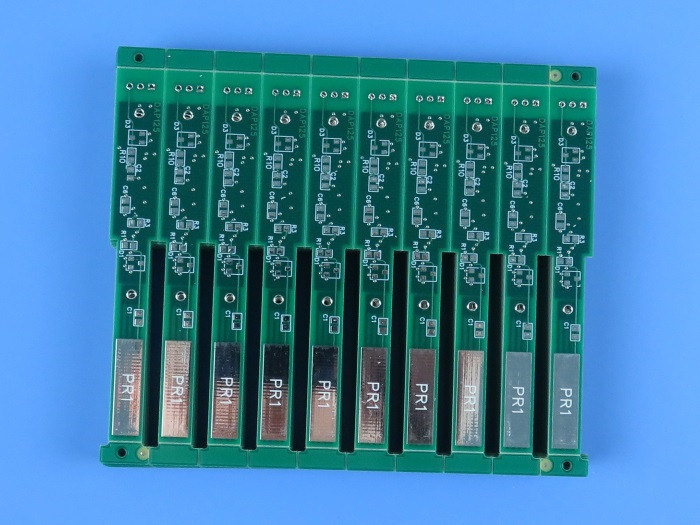

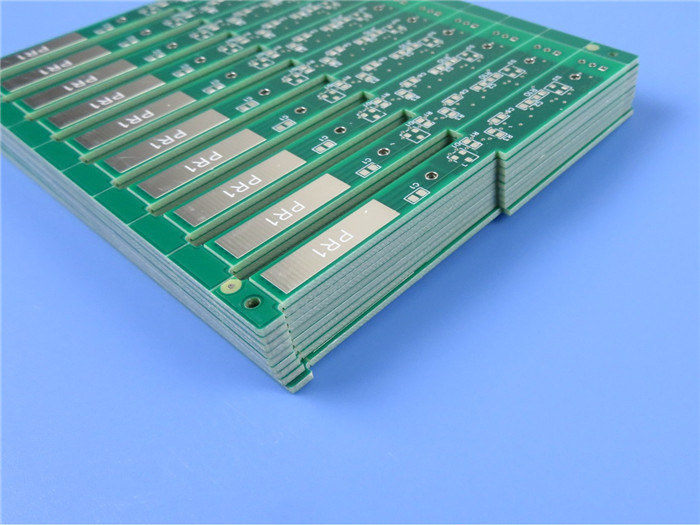

Высокая плата с печатным монтажом Tg (PCB) сделала на S1000-2M с золотом погружения и управлением импеданса 90 омов

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Краткое введение

Это тип высокого PCB Tg с дифференциальным импедансом на слое 3 на 6mil/7mil, 6mil/10mil; и слой 4 на следе 7mil/7mil и 6mil/7mil/зазоре. Он сделан на высокой эффективности и низком CTE FR-4 S1000-2M. Доска 6 слоев с медью 1 oz каждый слой, покрывая с уровнем горячего воздуха паяя (HASL) и зеленой маской припоя. Оно поставлял индивидуальной доской с V-отрезком. 25 доск упакованы для пересылки.



Применения

Компьютеры

Сообщения

Автомобильная электроника etc.



Высокая плата с печатным монтажом Tg (PCB) сделала на S1000-2M с золотом погружения и управлением импеданса 90 омов 0



Параметры PCB

Деталь Описание Требование Фактический Результат
1. Ламинат Материальный тип FR-4 S1000-2M FR-4 S1000-2M ACC
Tg 170 170 ACC
Поставщик SHENGYI SHENGYI ACC
Толщина 1.6±10% mm 1.63-1.68mm ACC
толщина 2.Plating Стена отверстия 25µm 30.17µm ACC
Наружная медь 35µm 41.09µm ACC
Внутренняя медь 30µm 33.69µm ACC
маска 3.Solder Материальный тип TAIYO/PSR-2000GT600D TAIYO/PSR-2000GT600D ACC
Цвет Зеленый цвет Зеленый цвет ACC
Ригидность (тест карандаша) 4Hиливыше 5H ACC
Толщина S/M µm10 20.11µm ACC
Положение Обе стороны Обе стороны ACC
4. Компонентное Марк Материальный тип TAIYO/IJR-4000 MW300 IJR-4000 MW300 ACC
Цвет Белый Белый ACC
Положение C/S C/S ACC
5. Маска припоя Peelable Материальный тип
Толщина
Положение
6. Идентификация UL Марк УТВЕРДИТЕЛЬНЫЙ ОТВЕТ УТВЕРДИТЕЛЬНЫЙ ОТВЕТ ACC
Код даты WWYY 0421 ACC
Положение Марк Сторона припоя Сторона припоя ACC
7. Поверхностный финиш Метод HASL неэтилированное HASL неэтилированное ACC
Толщина олова 3-6µm 4.06µm ACC
Толщина никеля
Толщина золота
8. Normativeness RoHS Директивное 2015/863/EU ОК ACC
ДОСТИГАЕМОСТЬ Директива /2006 1907 ОК ACC
кольцо 9.Annular Минимальная линия ширина (mil) 6mil 5.8mil ACC
Минимальн Дистанционирование (mil) 5mil 5.2mil ACC
10.V-groove Угол
Остаточная толщина
11. Скашивать Угол
Высота
12. Функция Электрический тест ПРОПУСК 100% ПРОПУСК 100% ACC
13. Возникновение Уровень класса IPC Класс 2 IPC-A-600J &6012D Класс 2 IPC-A-600J &6012D ACC
Визуальный контроль Класс 2 IPC-A-600J &6012D Класс 2 IPC-A-600J &6012D ACC
Искривление и извив ≦0.7% 0,21% ACC
14. Тест надежности Тест ленты Отсутствие шелушения ОК ACC
Растворяющий тест Отсутствие шелушения ОК ACC
Тест Solderability 265 ±5℃ ОК ACC
Термальные нагрузочные испытания 288 ±5℃ ОК ACC
Ионный тест загрязнения ㎡ ≦ 1,56 µg/c 0.56µg/c㎡ ACC


Измерение диаметра отверстия (блок: mm), допуск: PTH±0.075; NPTH±0.05

Код отверстия PTH Требовать Натуральная величина Результат
1 Y 0,375 0,375 0,400 0,400 0,375 ACC
2 Y 0,500 0,500 0,550 0,525 0,525 ACC
3 Y 0.7*2.4 0.7*2.4 0.7*2.41 0.69*2.4 0.7*2.4 ACC
4 Y 0,625 0,625 0,600 0,625 0,600 ACC
5 Y 0,725 0,725 0,725 0,750 0,725 ACC
6 Y 0,900 0,925 0,900 0,900 0,900 ACC
7 Y 1,000 1,000 0,950 0,975 1,000 ACC
8 N 1,050 1,050 1,050 1,075 1,050 ACC
9 Y 1,300 1,300 1,300 1,325 1,325 ACC
10 Y 1,350 1,350 1,325 1,350 1,325 ACC
11 Y 1,575 1,575 1,600 1,600 1,575 ACC
12 Y 1,650 1,650 1,700 1,675 1,675 ACC
13 Y 1,700 1,700 1,750 1,725 1,725 ACC
14 Y 3,250 3,250 3,250 3,275 3,250 ACC
15 Y 3,450 3,450 3,400 3,425 3,450 ACC
16 Y 0.7*2.6 0.7*259 0.7*2.61 0.69*2.6 0.7*2.59 ACC






Отчет по испытанию импеданса

Образец НЕТ. Слой Линия ширина (mil) ±10% Линия космос (mil) ±10% Тип импеданса Необходимое значение (ом) Допуск Натуральная величина Результат
Одиночный конец Дифференциал
1 L3 6,000 7,000   V 90,00 ±10% 93,59 ACC
L3 6,000 10,000   V 100,00 ±10% 102,33 ACC
L4 7,000 7,000   V 90,00 ±10% 88,99 ACC
L4 6,000 7,000   V 90,00 ±10% 90,76 ACC
