Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB

Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB

  • Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB
  • Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB
  • Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB
  • Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB
  • Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB
Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL
Номер модели: BIC-507-V0.62
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 2.99-9.99 PER PIECE
Упаковывая детали: Вакуум
Время доставки: 10 РАБОЧИХ ДНЕЙ
Условия оплаты: T/T, западное соединение
Поставка способности: 45000 частей в месяц
контакт
Подробное описание продукта
Количество слоев: 2 Стеклянная эпоксидная смола: IT-180ATC
Окончательная фольга: 1,0 Oz Окончательная высота PCB: 1,6 mm ±10%
Поверхностный финиш: Золото погружения Цвет маски припоя: Зеленый цвет
Цвет компонентного сказания: Белый Тест: Пересылка электрического теста 100% прежняя

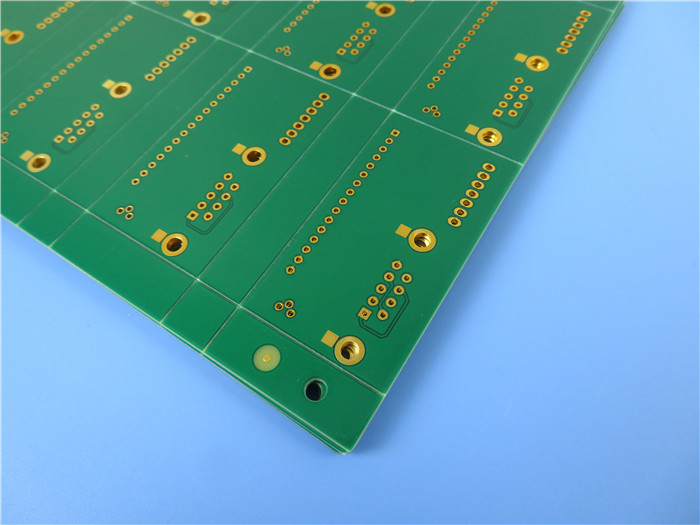

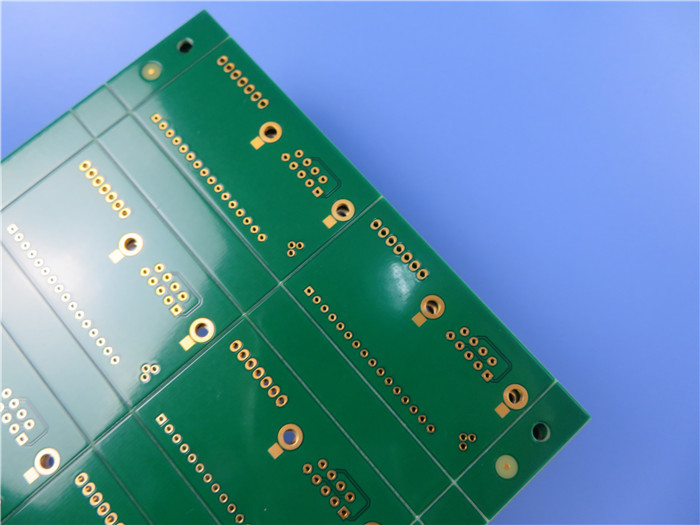

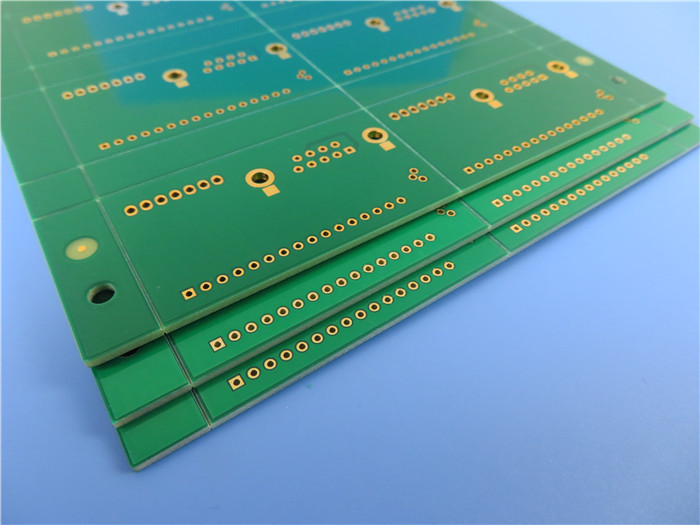

Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Краткое введение

Это тип стандартного двойника встало на сторону высокотемпературный PCB который построен на ламинате IT-180ATC ITEQ. 10 доск обшитых панелями вверх в массиве. Они 1.6mm толстое с медью 2oz, покрывая с золотом погружения на пусковых площадках и зеленым предохранением от маски припоя для субстрата. 25 частей вакуум наполненный для пересылки.



Применения

Автомобильный (машинное отделение ECU)

Backplanes

Хранение данных

Сервер и сеть

Радиосвязи

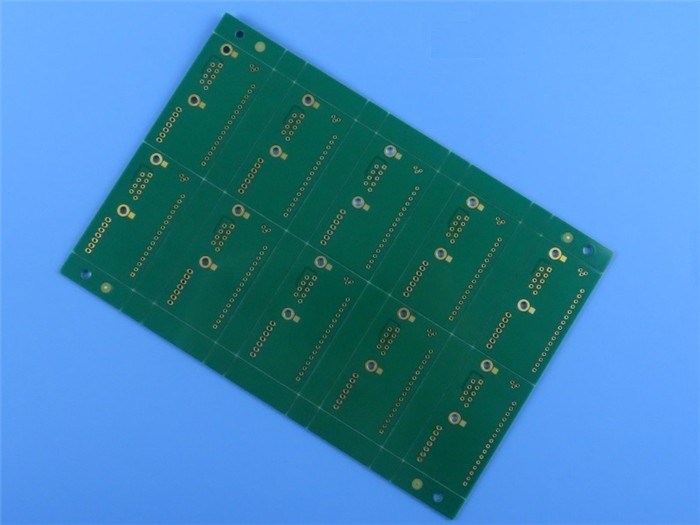

Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB 0



Параметры PCB

Деталь Описание Требование Фактический Результат
1. Ламинат Материальный тип FR-4 IT-180ATC FR-4 IT-180ATC ACC
Tg 170℃ 170℃ ACC
Поставщик ITEQ ITEQ ACC
Толщина 1.6±10% mm 1.63-1.68mm ACC
толщина 2.Plating Стена отверстия ≥25µm 26.51µm ACC
Наружная медь 35µm 41.09µm ACC
Внутренняя медь
маска 3.Solder Материальный тип TAIYO/PSR-2000GT600D TAIYO/PSR-2000GT600D ACC
Цвет Зеленый цвет Зеленый цвет ACC
Ригидность (тест карандаша) ≥4H или выше 5H ACC
Толщина S/M µm ≥10 20.11µm ACC
Положение Обе стороны Обе стороны ACC
4. Компонентное Марк Материальный тип TAIYO/IJR-4000 MW300 IJR-4000 MW300 ACC
Цвет Белый Белый ACC
Положение C/S C/S ACC
5. Маска припоя Peelable Материальный тип
Толщина
Положение
6. Идентификация UL Марк УТВЕРДИТЕЛЬНЫЙ ОТВЕТ УТВЕРДИТЕЛЬНЫЙ ОТВЕТ ACC
Код даты WWYY 2121 ACC
Положение Марк Сторона припоя Сторона припоя ACC
7. Поверхностный финиш Метод Золото погружения Золото погружения ACC
Толщина олова
Толщина никеля 3-6µm 4.06µm ACC
Толщина золота 0.05µm 0.056µm ACC
8. Normativeness RoHS Директивное 2015/863/EU ОК ACC
ДОСТИГАЕМОСТЬ Директива /2006 1907 ОК ACC
кольцо 9.Annular Минимальная линия ширина (mil) 5mil 4.8mil ACC
Минимальн Дистанционирование (mil) 5mil 5.2mil ACC
10.V-groove Угол 30º 30º ACC
Остаточная толщина 0.4±0.1mm 0.43mm ACC
11. Скашивать Угол
Высота
12. Функция Электрический тест ПРОПУСК 100% ПРОПУСК 100% ACC
13. Возникновение Уровень класса IPC Класс 2 IPC-A-600J &6012D Класс 2 IPC-A-600J &6012D ACC
Визуальный контроль Класс 2 IPC-A-600J &6012D Класс 2 IPC-A-600J &6012D ACC
Искривление и извив ≦0.7% 0,21% ACC
14. Тест надежности Тест ленты Отсутствие шелушения ОК ACC
Растворяющий тест Отсутствие шелушения ОК ACC
Тест Solderability 265 ±5℃ ОК ACC
Термальные нагрузочные испытания 288 ±5℃ ОК ACC
Ионный тест загрязнения ≦ 1,56 µg/c㎡ 0.56µg/c㎡ ACC


Измерение диаметра отверстия (блок: mm), допуск: PTH±0.075; NPTH±0.05

Код отверстия PTH Требовать Натуральная величина Результат
1 Y 0,400 0,400 0,425 0,425 0,400 ACC
2 Y 0,450 0,450 0,500 0,475 0,450 ACC
3 Y 0,600 0,600 0,650 0,625 0,600 ACC
4 Y 0,725 0,750 0,775 0,775 0,750 ACC
5 Y 0,850 0,850 0,825 0,850 0,825 ACC

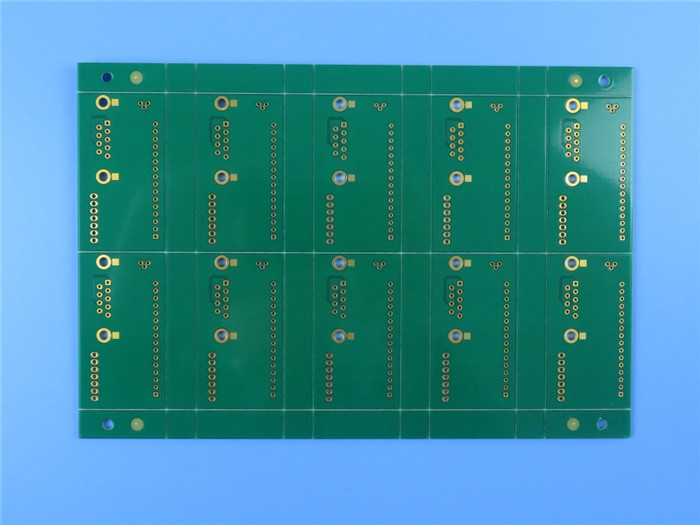

Высокая плата с печатным монтажом Tg сделанная на IT-180ATC с двойником золота погружения встала на сторону высокотемпературный PCB 1
