Гибридная доска Bulit PCB на Rogers 10mil RO4350B и FR-4 с золотом погружения

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng Technologies Limited
Сертификация:	UL
Номер модели:	BIC-xxx-V1.21

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD 2.99-9.99 PER PIECE
Упаковывая детали:	Вакуум
Время доставки:	10 РАБОЧИХ ДНЕЙ
Условия оплаты:	T/T, западное соединение
Поставка способности:	45000 частей в месяц

контакт

Подробное описание продукта

Количество слоев:	1 слой, 2 слоя, разнослоистый, гибридный (смешанный) тип	Стеклянная эпоксидная смола:	RO4350B Rogers
Окончательная фольга:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)	Окончательная высота PCB:	10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, серебр, OSP, etc.	Цвет маски припоя:	Зеленый, черный, голубой, желтый, красный etc.
Цвет компонентного сказания:	Зеленый, черный, голубой, желтый, красный etc.	Тест:	Пересылка электрического теста 100% прежняя

Гибридная доска Bulit PCB на Rogers 10mil RO4350B и FR-4 с золотом погружения

Hi каждый,

Сегодня, мы говорим о высокочастотном PCB сделанном на 10mil RO4350B отжали с FR-4.

Эта доска конструирована как структура слоя 4, которая относительно проста и цен-controllable, это полезна для открытия вверх по новому рынку.

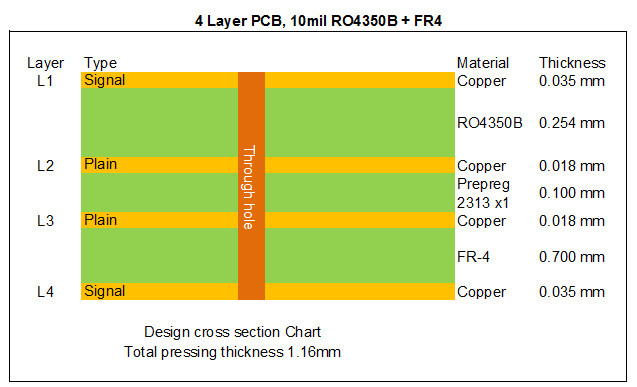

Позвольте нам взглянуть на своем нарастании,

Гибридная доска Bulit PCB на Rogers 10mil RO4350B и FR-4 с золотом погружения 0

Первый слой ко второму слою вещество активной зоны 10mil RO4350B, ядр фиксировало толщину которая очень важна к электрической длине линий RF на монтажной плате, и другие слои материалы FR-4, которые скреплены полу-вылеченными листами.

Внутренний слой PCB 0,5 унции и наружный слой 1 унция.

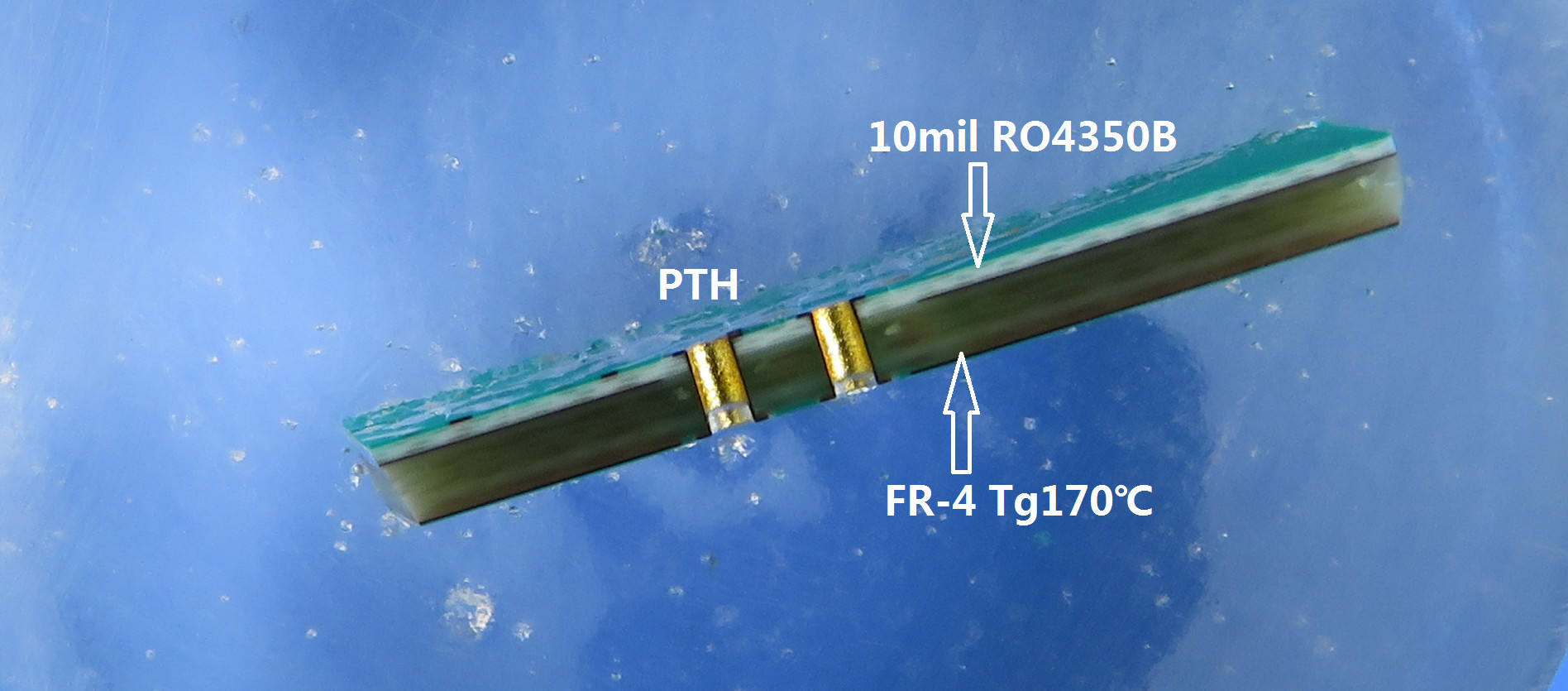

Это поперечное сечение.

Гибридная доска Bulit PCB на Rogers 10mil RO4350B и FR-4 с золотом погружения 1

Покрытый через отверстия соедините каждый слой, мы предпринимаем слепое через дизайн и дизайн HDI 1-ого этапа и 2-ого этапа. Цвет маски припоя в зеленом цвете, и желтый, красный и черный доступен для вашего варианта.

Все PCB нашей компании будут пойти через тест открытой цепи и тест короткого замыкания, тест AOI, тест solderability и нагрузочные испытания 288 ℃ термальные для обеспечения изделий высокого качества.

Мы можем обеспечить вас с прототипом и массовым производством.

Спасибо для вашего чтения
