Привет всем,

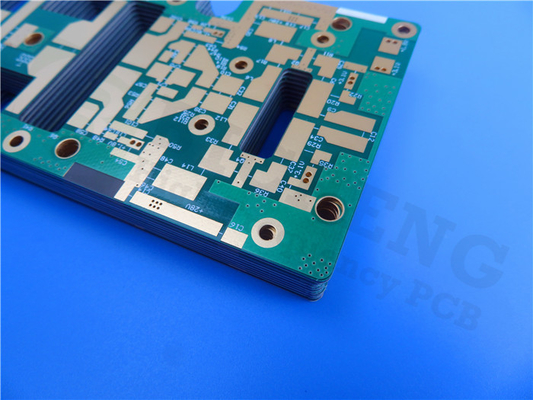

Сегодня, мы вводим высокочастотный PCB построенный на ламинатах RT/duroid 5870.
RT/duroid 5870 стеклянное microfiber усилило смесь PTFE Rogers Корпорации, который конструирован для взыскивать применения цепи stripline и микрополосковой линии.
Позвольте нам увидеть причины для использования материала RT/duroid 5870.
1) Случайно ориентируемые microfibers приводят в исключительном единообразии диэлектрического постоянного.
2) Диэлектрическая константа ламинатов RT/duroid 5870 равномерна от панели к панели и постоянн над широким диапазоном изменения частот.
3) Свой низкий коэффициент энергопотерь расширяет пользу ламинатов RT/duroid 5870 к Ku-диапазону и выше.
4) Конструированный для применения микрополосковой линии и stripline
Возможность PCB (RT/duroid 5870)
| Материал PCB: |
Стеклянным усиленные microfiber смеси PTFE |
| Указатель: |
RT/duroid 5870 |
| Диэлектрическая константа: |
2,33 ±0.02 (процесс) |
| 2,33 (дизайн) |
| Отсчет слоя: |
1 слой, 2 слоя, разнослоистый, гибридный (смешанный) тип |
| Медный вес: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Толщина PCB: |
10mil (0.254mm), 20mil (0.508mm) |
| 31mil (0.787mm), 62mil (1.575mm) |
| Размер PCB: |
≤400mm x 500mm |
| Маска припоя: |
Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: |
Обнаженная медь, HASL, ENIG, олово погружения, OSP. |
| |
|
RT/duroid 5870 часто использовано в двойном, который встали на сторону PCB, разнослоистом PCB и гибридное PCB.It доступно в разнообразие толщинах для двойного, который встали на сторону PCB, как 10mil, 20mil, 31mil и 62mil. Поверхностные финиши обнаженная медь, HASL, ENIG, зубец погружения и OSP для варианта.
Типичные применения цепи микрополосковой линии и stripline, щирокодиапазонная антенна коммерческой авиакомпании, системы радиолокатора, применения волны миллиметра, цифровая антенна точкаая-точка радио etc.
Основной цвет PCB RT/duroid 5870 черен.
Мы специализируем в обеспечивать вас с прототипом, небольшими сериями и обслуживанием массового производства. Если вы имеете любые вопросы, то пожалуйста чувствуйте свободным связаться мы.
Спасибо для вашего чтения.
Приложение: Типичное значение RT/duroid 5870
| Свойство |
RT/duroid 5870 |
Направление |
Блоки |
Условие |
Метод теста |
| Диэлектрическая константа, εProcess |
2,33
спецификации 2.33±0.02. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Диэлектрическая константа, εDesign |
2,33 |
Z |
N/A |
8GHz до 40 GHz |
Метод длины дифференциального участка |
| Коэффициент энергопотерь, tanδ |
0,0005
0,0012 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Термальный коэффициент ε |
-115 |
Z |
ppm/℃ |
-50℃℃to 150 |
IPC-TM-650 2.5.5.5 |
| Резистивность тома |
2 x 107 |
Z |
См Mohm |
C/96/35/90 |
ASTM D 257 |
| Поверхностная резистивность |
3 x 107 |
Z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Специфическая жара |
0,96 (0,23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Высчитанный |
| Растяжимый модуль |
Тест на℃ 23 |
Тест на℃ 100 |
N/A |
MPa (kpsi) |
|
ASTM D 638 |
| 1300(189) |
490(71) |
X |
| 1280(185) |
430(63) |
Y |
| Окончательный стресс |
50 (7,3) |
34 (4,8) |
X |
| 42 (6,1) |
34 (4,8) |
Y |
| Окончательное напряжение |
9,8 |
8,7 |
X |
% |
| 9,8 |
8,6 |
Y |
| Сжимающий модуль |
1210(176) |
680(99) |
X |
MPa (kpsi) |
|
ASTM D 695 |
| 1360(198) |
860(125) |
Y |
| 803(120) |
520(76) |
Z |
| Окончательный стресс |
30 (4,4) |
23 (3,4) |
X |
| 37 (5,3) |
25 (3,7) |
Y |
| 54 (7,8) |
37 (5,3) |
Z |
| Окончательное напряжение |
4 |
4,3 |
X |
% |
| 3,3 |
3,3 |
Y |
| 8,7 |
8,5 |
Z |
| Абсорбция влаги |
0,02 |
N/A |
% |
0,62" (1.6mm) D48/50 |
ASTM D 570 |
| Термальная проводимость |
0,22 |
Z |
W/m/k |
℃ 80 |
ASTM C 518 |
| Коэффициент теплового расширения |
22
28
173 |
X
Y
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
℃ TGA |
N/A |
ASTM D 3850 |
| Плотность |
2,2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Медная корка |
27,2 (4,8) |
N/A |
Pli (N/mm) |
фольга 1oz (35mm) EDC
после поплавка припоя |
IPC-TM-650 2.4.8 |
| Воспламеняемость |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Неэтилированный процесс совместимый |
Да |
N/A |
N/A |
N/A |
N/A |
