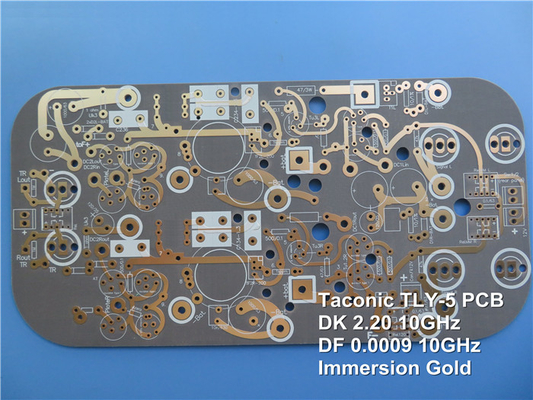

Taconic TLY-5 высокочастотный PCB платы с печатным монтажом TLY-5 RF

Taconic TLY-5 высокочастотный PCB платы с печатным монтажом TLY-5 RF

  • Taconic TLY-5 высокочастотный PCB платы с печатным монтажом TLY-5 RF
  • Taconic TLY-5 высокочастотный PCB платы с печатным монтажом TLY-5 RF
  • Taconic TLY-5 высокочастотный PCB платы с печатным монтажом TLY-5 RF
Taconic TLY-5 высокочастотный PCB платы с печатным монтажом TLY-5 RF
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Technologies Limited
Сертификация: UL
Номер модели: BIC-xxxx-V1.32
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 9.99-99.99
Упаковывая детали: Вакуум
Время доставки: 10 рабочих дней
Условия оплаты: T/T, PayPal
Поставка способности: 50000 частей в месяц
контакт
Подробное описание продукта
Количество слоев: 1 слой, 2 слоя, 4 слоя. Стеклянная эпоксидная смола: TLY-5
Окончательная высота PCB: 0.2mm, 0.3mm, 0.6mm, 0.8mm, 1.6mm Окончательная фольга внешняя: 0.5oz, 1oz, 2oz
Поверхностный финиш: Обнаженная медь, HASL, ENIG, олово etc погружения. Цвет маски припоя: Зеленый, белый, черный etc.
Цвет компонентного сказания: Зеленый, белый, черный etc. Тест: Пересылка электрического теста 100% прежняя

Привет всем,

Сегодня, мы говорим о высокочастотном PCB построенном на материале TLY.



Ламинаты TLY изготовлены с очень облегченной сплетенной стеклотканью, которые от Taconic Компании. Они габаритно стабилизированы чем прерванное волокно усилило смеси PTFE. В виду того что они более механически стабилизированы, соответствующее для высокообъемного производства.



Низкий коэффициент энергопотерь включает успешное раскрытие для автомобильных применений радиолокатора конструированных на 77 GHz так же, как других антеннах в частотах волны миллиметра.



Taconic TLY-5 высокочастотный PCB платы с печатным монтажом TLY-5 RF 0



Мы извлекаем пользу из своих следующих преимуществ:

1. Габаритно стабилизированный:

Высокообъемное изготовление будет возможным.

2. Самый низкий DF

В низком ряде диэлектрического постоянного, коэффициент энергопотерь составляет около 0,0009 на 10 GHz.

3. Абсорбция низкой влаги

Оно может работать в строгой окружающей среде.

4. Высокая медная прочность корки

Оно высокие до 2,32, габаритно стабилизированный.

5. Равномерный и последовательный DK

Для большинств толщин, диэлектрическую константу можно определить везде внутри этот ряд с допуском +/--0,02

Taconic TLY-5 высокочастотный PCB платы с печатным монтажом TLY-5 RF 1



Типичные применения включают:

Автомобильный радиолокатор

Клетчатые сообщения

Спутниковые связи

Усилители силы, фильтры, муфты

LNBs, LNAs, LNCs

Воздушно-космическое пространство, авионика

Фазированный - антенны массива



6 членов в семье TLY. Мы имеем запас для TLY-5. Другие куплены согласно требованию к клиентов.



Наша возможность PCB (серии TLY)

Материал PCB: Облегченная сплетенная стеклоткань
Семья TLY (диэлектрический постоянный ±0.02) TLY-5A (DK=2.17)
TLY-5A-L (DK=2.17)
TLY-5 (DK=2.20)
TLY-5-L (DK=2.20)
TLY-3 (DK=2.33)
TLY-3FF (DK=2.33)
Отсчет слоя: 1 слой, 2 слоя, 4 слоя.
Медный вес: 0.5oz, 1oz, 2oz
Толщина PCB: 0.2mm, 0.3mm, 0.6mm,
0.8mm, 1.6mm
Размер PCB: ≤400mm x 500mm
Поверхностный финиш: Обнаженная медь, HASL, ENIG, олово etc погружения.




Bicheng специализирует в обеспечивать вас с прототипом, небольшими сериями и обслуживанием массового производства. Если вы имеете любые вопросы, то пожалуйста чувствуйте свободным связаться мы.

Спасибо для вашего чтения.



Taconic TLY-5 высокочастотный PCB платы с печатным монтажом TLY-5 RF 2



Приложение: Типичное значение TLY-5

Свойство Метод теста Блок Значение Блок Значение
DK на 10 GHz IPC-650 2.5.5.5   2,2   2,2
Df на 10 GHz IPC-650 2.5.5.5   0,0009   0,0009
Абсорбция влаги IPC-650 2.6.2.1 % 0,02 % 0,02
Диэлектрическое нервное расстройство IPC-650 2.5.6 kV >45 kV >45
Диэлектрическая прочность ASTM D 149 V/mil 2 693 V/mil 106 023
Резистивность тома IPC-650 2.5.17.1 (после повышенного temp.) Mohms/cm 1010 Mohms/cm 1010
Резистивность тома IPC-650 2.5.17.1 (после влажности) Mohms/cm 1010 Mohms/cm 109
Поверхностная резистивность IPC-650 2.5.17.1 (после повышенного temp.) Mohms 108 Mohms 108
Поверхностная резистивность IPC-650 2.5.17.1 (после влажности) Mohms 108 Mohms 108
Прочность гибкого трубопровода (MD) IPC-650 2.4.4 psi 14 057 N/mm2 96,91
Прочность гибкого трубопровода (CD) IPC-650 2.4.4 psi 12 955 N/mm2 89,32
Корка Stength (медь ½ oz.ed) IPC-650 2.4.8 Ibs. /inch 11 N/mm 1,96
Корка Stength (1 медь oz.CL1) IPC-650 2.4.8 Ibs. /inch 16 N/mm 2,86
Корка Stength (медь .CV1 1 oz.) IPC-650 2.4.8 Ibs. /inch 17 N/mm 3,04
Корка Stength IPC-650 2.4.8 (после повышенного temp.) Ibs. /inch 13 N/mm 2,32
Young модуль (MD) ASTM D 3039/IPC-650 2.4.19 psi 1,4 x 106 N/mm2 9,65 x 103
Коэффициент Poisson (MD) ASTM D 3039/IPC-650 2.4.19   0,21   0,21
Термальная проводимость ASTM F 433 W/M*K 0,22 W/M*K 0,22
Сохранность формы (MD, 10mil) IPC-650 2.4.39 (стресс avg.after bake&thermal) mils/дюйм -0,038   -0,038
Сохранность формы (CD, 10mil) IPC-650 2.4.39 (стресс avg.after bake&thermal) mils/дюйм -0,031   -0,031
Плотность (удельный вес) ASTM D 792 g/cm3 2,19 g/cm3 2,19
CTE (x ось) (25-260℃) ASTM D 3386 (TMA) ppm/℃ 26 ppm/℃ 26
CTE (Y-osь) (25-260℃) ASTM D 3386 (TMA) ppm/℃ 15 ppm/℃ 15
CTE (ось) z (25-260℃) ASTM D 3386 (TMA) ppm/℃ 217 ppm/℃ 217
Дегазация NASA (% TML)     0,01   0,01
Дегазация NASA (% CVCM)     0,01   0,01
Дегазация NASA (% WVR)     0,00   0,00
Оценка воспламеняемости UL-94 UL-94   V-0   V-0
