Место происхождения: | Китай |
Фирменное наименование: | Bicheng Technologies Limited |
Сертификация: | UL |
Номер модели: | BIC-XXXX-V1.27 |
Количество мин заказа: | 1 |
---|---|
Цена: | USD 9.99-99.99 |
Упаковывая детали: | Вакуум |
Время доставки: | 10 РАБОЧИХ ДНЕЙ |
Условия оплаты: | T/T, западное соединение |
Поставка способности: | 50000 частей в месяц |
Количество слоев: | 1 слой, 2 слоя, разнослоистый, гибридный (смешанный) тип | Стеклянная эпоксидная смола: | Taconic RF-35TC |
---|---|---|---|
Окончательная фольга: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Окончательное heig1.0-5.0mmht PCB: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Поверхностный финиш: | Обнаженная медь, HASL, ENIG, серебр, OSP, etc. | Цвет маски припоя: | Зеленый, черный, голубой, желтый, красный etc. |
Цвет компонентного сказания: | Зеленый, черный, голубой, желтый, красный etc. | Тест: | Пересылка электрического теста 100% прежняя |
Привет всем,

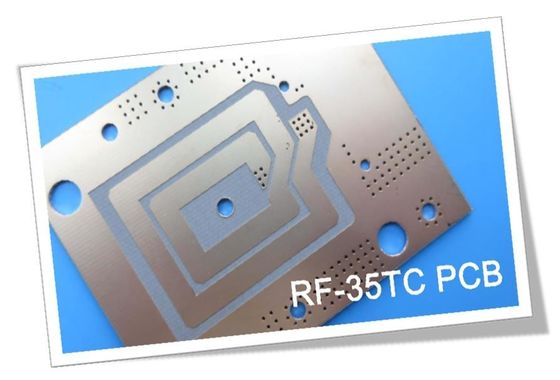

Сегодня, мы вводим высокочастотный PCB построенный на RF-35TC.
RF-35TC основанное PTFE, керамический заполненный материал частоты коротковолнового диапазона стеклоткани от Taconic компании.
Во-первых, взглянуть на некоторых из своих преимуществ:
Исключительное термальное управление
Этот материал предлагает главное представление тепловыделения, поэтому тип термально проводного малопотертого ламината. Оно наиболее хорошо одет для применений наивысшей мощности. Жара рассеивает далеко от обоих передающую линию на компонентах PCB и поверхностных держателя как конденсатор etc.
Подобно, стабильность Dk через широкий диапазон температур; коэффициенты усиления антенны и эффективности увеличены, скрепления RF-35TC очень хорошо к меди низкопрофильного, уменьшая вносимую потерю.
Идущ назад к таблице, позвольте нам взглянуть на своих главных программах:
1. Усилители силы: Весьма - низкий Df 0,0011 и высокая термальная проводимость определенные одетый для применений усилителя силы.
2. Муфты: Низкая ось CTE z и температура стабилизированный Dk критические и для узких и широких муфт верхнего слоя диапазона.
3. Фильтры: Низкие значения x и y CTE критические для поддержания критических расстояний между прослеживающими элементами в напечатанном фильтре
К тому же, оно также широко использовано в антеннах, спутниковом оборудовании и так далее. Затем, позвольте нам взглянуть на наших возможностях PCB.
Наша возможность PCB (RF-35TC)
Материал PCB: | PTFE основало керамический заполненный субстрат стеклоткани |
Указатель: | RF-35TC |
Диэлектрическая константа @ 10GHz: | 3,50 |
Отсчет слоя: | 1 слой, 2 слоя, разнослоистый, гибридный тип |
Медный вес: | 0.5oz, 1oz, 2oz |
Толщина PCB: | 0.3mm, 0.6mm, 0.8mm, 1.6mm |
(субстрат 10mil, 20mil, 30mil, 60mil) | |
Маска припоя: | Зеленый, красный, черный, белый, голубой etc. |
Размер PCB: | ≤400mm x 500mm |
Поверхностный финиш: | Обнаженная медь, HASL, ENIG, олово etc погружения. |
В настоящее время, наша компания может обеспечить одиночный, который встали на сторону PCB, двойной, который встали на сторону PCB, разнослоистый PCB и гибридный PCB.
Медная толщина главным образом 1oz и 2oz.
Согласно различным пользам, много видов толщины для выбора от, как 0.3mm, 0.6mm, 0.8mm и 1.6mm.
Цвет маски припоя доступен в зеленом, красном, черном, белом и голубом etc.
Наш максимальный размер PCB в пределах 400X 500mm.
Разнообразие поверхностные финиши доступны, как обнаженная медь, уровень горячего воздуха, золото погружения и олово погружения.
Основной цвет PCB RF-35TC коричнев и сер.
Наша компания фокусирует на прототипах, небольшой серии и массовом производстве. Если вы имеете любые вопросы, пожалуйста чувствуйте свободным связаться мы.
Спасибо для чтения.
Приложение: Типичное значение RF-35TC
Свойство | Метод теста | Блок | Значение | Блок | Значение |
GHz DK @10 | IPC-650 (доработанное) 2.5.5.5 .1 | 3,5 | 3,5 | ||
Tck (-℃ 30 до 120) | IPC-650 (доработанное) 2.5.5.5 .1 | ppm | 24 | ppm | 24 |
GHz Df @10 | IPC-650 (доработанное) 2.5.5.5 .1 | 0,0011 | 0,0011 | ||
Диэлектрическое нервное расстройство | IPC-650 2.5.6 (в-самолет, 2 штыря в масле) | kV | 56,7 | kV | 56,7 |
Диэлектрическая прочность | ASTM d 149 (через самолет) | V/mil | 570 | V/mm | 22 441 |
Сопротивление дуги | IPC-650 2.5.1 | Секунды | 304 | Секунды | 304 |
Абсорбция влаги | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
Flexural прочность (MD) | ASTM D 790/IPC-650 2.4.4 | psi | 12 900 | N/mm2 | 88,94 |
Flexural прочность (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 11 700 | N/mm2 | 80,67 |
Прочность на растяжение (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 9 020 | N/mm2 | 62,19 |
Прочность на растяжение (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 7 740 | N/mm2 | 53,37 |
Удлиненность на перерыве (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
Удлиненность на перерыве (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
Young модуль (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 667 000 | N/mm2 | 4 599 |
Young модуль (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | psi | 637 000 | N/mm2 | 4 392 |
Коэффициент Poisson (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
Коэффициент Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
Сжимающий модуль | ASTM D 695 (℃ 23) | psi | 560 000 | N/mm2 | 3 861 |
Flexural прочность (MD) | ASTM D 790/IPC-650 2.4.4 | psi | 1,46 x 106 | N/mm2 | 10 309 |
Flexural прочность (CD) | ASTM D 790/IPC-650 2.4.4 | psi | 1,50 x 106 | N/mm2 | 10 076 |
Корка Stength (½ oz.CVH) | IPC-650 2.4.8 (термальный стресс.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
Термальная проводимость (Unclad,℃ 125) | ASTM F433 (защищенный поток тепла) | С (mK) | 0,6 | С (mK) | 0,6 |
Термальная проводимость (C1/C1,125℃) | ASTM F433 (защищенный поток тепла) | С (mK) | 0,92 | С (mK) | 0,92 |
Термальная проводимость (CH/CH,℃ 125) | ASTM F433 (защищенный поток тепла) | С (mK) | 0,87 | С (mK) | 0,87 |
Сохранность формы (MD) | IPC-650-2.4.39 Sec.5.4 (после вытравите) | mils/in. | 0,23 | mm/M | 0,23 |
Сохранность формы (CD) | IPC-650-2.4.39 Sec.5.4 (после вытравите) | mils/in. | 0,64 | mm/M | 0,64 |
Сохранность формы (MD) | IPC-650-2.4.39 Sec.5.5 (термальный стресс.) | mils/in. | -0,04 | mm/M | -0,04 |
Сохранность формы (CD) | IPC-650-2.4.39 Sec.5.5 (термальный стресс.) | mils/in. | 0,46 | mm/M | 0,46 |
Поверхностная резистивность | IPC-650 2.5.17.1 (после повышенного temp.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
Поверхностная резистивность | IPC-650 2.5.17.1 (после влажности) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
Резистивность тома | IPC-650 2.5.17.1 (после повышенного temp.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
Резистивность тома | IPC-650 2.5.17.1 (после влажности) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
CTE (x ось) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
CTE (Y-osь) (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
CTE (ось) z (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
Плотность | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
Твердость | ASTM d 2240 (берег d) | 79,1 | 79,1 | ||
Напряжение на перерыве (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
Напряжение на перерыве (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
Специфическая жара | ASTM E 1269-05, E 967-08, E968-02 | j/(℃ g) | 0,94 | j/(℃ g) | 0,94 |
Td (потеря веса 2%) | IPC-650 2.4.24.6 /TGA | 788 | ℃ | 420 | |
Td (потеря веса 5%) | IPC-650 2.4.24.6 /TGA | 817 | ℃ | 436 |
