Краткое введение FPC
Гибкая плата с печатным монтажом (FPC) названа «мягкая доска». В индустрии, FPC плата с печатным монтажом сделанная гибкого изолируя субстрата (главным образом polyimide или полиэстровая пленка), который имеет много преимуществ что твердые платы с печатным монтажом не имеют. Например, его можно свободно согнуть, обветренный, сложенный. Том электронных продуктов может значительно быть уменьшен путем использование FPC, которое соответствующее для развития электронных продуктов в направлении высокой плотности, миниатюризации и высокой надежности. Поэтому, FPC широко было использовано в космическом, войсках, мобильной телефонной связи, ноутбуке, периферийных устройствах компьютера, PDA, цифровой фотокамере и других полях или продуктах.
FPC также имеет преимущества хорошего тепловыделения, solderability, легкой установки и низкой цены.
Гибкая плата с печатным монтажом имеет один слой, 2 слоя и разнослоистой доску. Основное вещество ламинат polyimide одетый. Этот вид материала имеет сопротивление высокой жары и хорошую сохранность формы. Конечный продукт через отжимать с покрывая фильмом который имеет и механическую защиту и хорошую электрическую изоляцию. Поверхностные и внутренние проводники двухсторонних и разнослоистых плат с печатным монтажом металлизированы для того чтобы осуществить электрическое соединение внутренних и наружных слоев.
Функцию гибкой монтажной платы можно разделить в 4 вида, а именно, водит линию, напечатанную цепь, соединитель и многофункциональную интегрированную систему, который покрывают компьютер, систему периферийного устройства компьютера вспомогательную, электроприбор домочадца потребителя и автомобиль, etc.
Случай FPC: Гибкие печатные схемы | Двухстороннее гибкое PCBs | Золото FPC погружения | Polyimide PCBs
(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

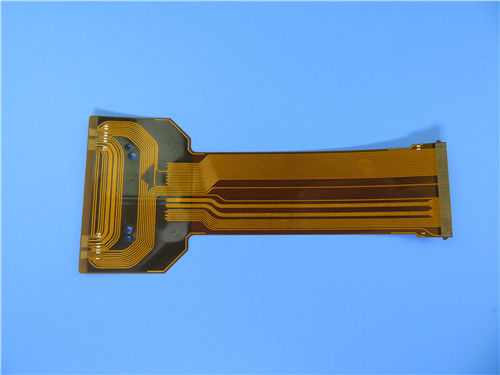

Общее описание
Это тип гибкой напечатанной цепи для применения шлемофона Bluetooth. 2 слоя FPC на 0.15mm толстом. Низкопробный ламинат от Shengyi, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.
Параметр и технические спецификации
| Размер гибкого PCB | 41.5X 112.3mm |
| Количество слоев | 2 |
| Тип доски | Гибкий PCB |
| Толщина доски | 0.15mm |
| Материал доски | Polyimide (PI) 25µm |
| Поставщик доски материальный | ITEQ |
| Значение Tg материала доски | 60℃ |
| |
| Толщина Cu PTH | µm ≥20 |
| Внутренние thicknes Cu Iayer | N/A |
| Поверхностная толщина Cu | 70um |
| |
| Цвет Coverlay | Желтый цвет |
| Номер Coverlay | 2 |
| Толщина Coverlay | µm 25 |
| Материал укрепления | Polyimide |
| Толщина укрепления | 0.2mm |
| |
| Тип чернил Silkscreen | IJR-4000 MW300 |
| Поставщик Silkscreen | TAIYO |
| Цвет Silkscreen | Белый |
| Номер Silkscreen | 1 |
| |
| Слезать тест Coverlay | Отсутствие peelable |
| Прилипание сказания | 3M 90℃ отсутствие шелушения после теста MIN. 3 раза |
| |
| Поверхностный финиш | Золото погружения |
| Толщина никеля/золота | Au: 0.03µm (MIN.); Ni 2-4µm |
| RoHS требовало | Да |
| Famability | 94-V0 |
| |
| Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Функция | Тест пропуска 100% электрический |
| Workmanship | Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Управляемость электрического дизайна параметра
Припаянный конец может быть всеми
Материальный optionality
Низкая цена
Непрерывность обработки
Большее обслуживание клиента
Дверь DDU к пересылке двери с конкурсной грузя ценой.
Применение
Кнопочная панель FPC, оборудование промышленного контроля звуковое, доска ЖК-ТЕЛЕВИЗОРА мягкая, доска цифровой фотокамеры мягкая
Почему выберите нас?
1) Фокус на ваших правомочностях ядра: Мы глубоко знали оно полно яростной конкуренции для наших клиентов в рынке. Вы можете сфокусировать на таких важных правомочностях как научные исследования и разработки, продажи и маркетинге основанные на наших профессиональном представлении и умелых обслуживаниях которые превышающ ваше ожидание.
2) Самая современная технология: она рациональна для небольшого и среднего размера клиента для того чтобы жаждать после самого последнего оборудования и изготовляя экспертизы для своего PCBs. партнерствами
с PCB Bicheng, вы приобретаете доступ для достижения вашего ожидания с нашими 3 основаниями фабрики со сверх 26 000 квадратными метрами.
4) Сохраните производственные затраты: Цена производства один из узловых пунктов конкурентоспособности продукта наших клиентов. PCB Bicheng стремился уменьшить свои производительные расходы от оборудования для того чтобы ввести, тренировки работника и улучшения технологии для увеличения их доходности. Клиенты удовлетворяются с нашими стоимостями сбережений но без качественной потери.
5) Избегите перебранки: Расстроенное дело когда качественная проблема hassling вы. Проектирование Bicheng предотвращает проблему от происходить в подготовке производства. Вы не получите головную боль с прототипами Bicheng, небольшими заказами и объемом продукции. Наш тариф жалобы клиента чем 1% и будет разрешенные удовлетворительными.
6) Сохраните время: Рынок требует продуктов уточняя быстро. PCB Bicheng всегда работает быстрый и гибкий для сохранения времени продукции от прототипа к стандартной продукции,
быстрый оборот или запланированные доставки.
7) Превосходная команда: Bicheng благонадежный партнер со страстью, дисциплиной, ответственностью и честностью. Мы имеем команду опытных людей продаж и умелых обслуживаний клиента. Не измените вашего поставщика. Если изменение, Bicheng правое одно для вас.
