PCB с монтажной платой встали на сторону маски Peelable двойной, который построенной на Tg170 FR-4 покрывая HASL.
(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
1,1 общее описание

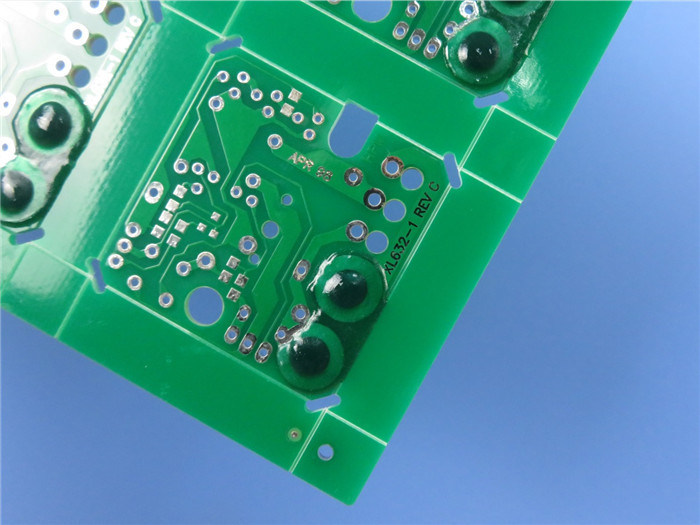

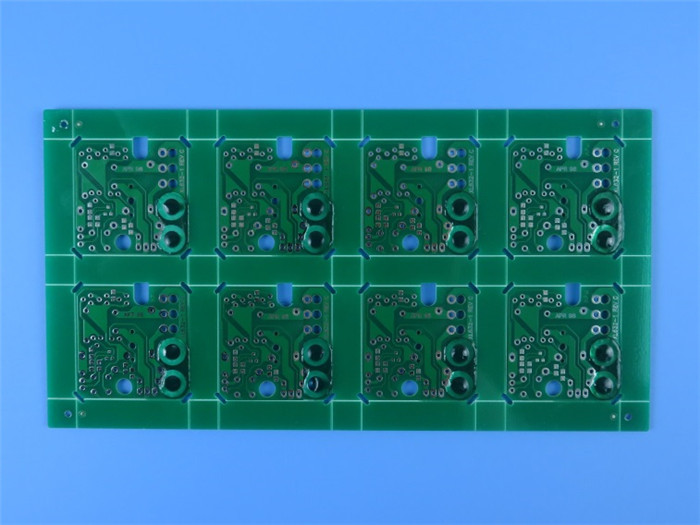

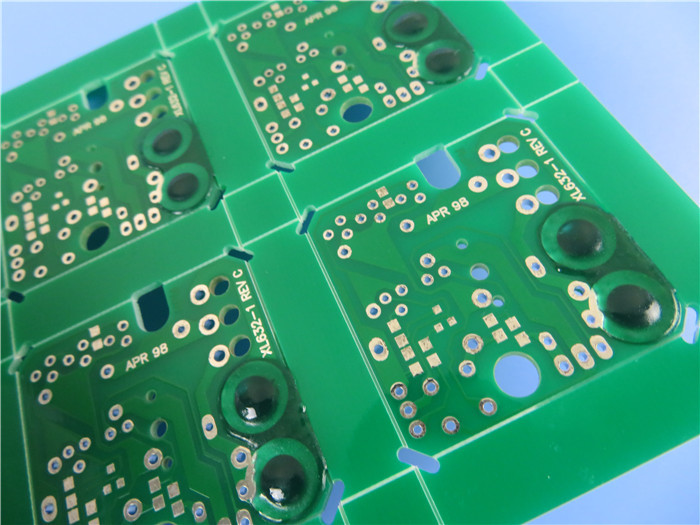

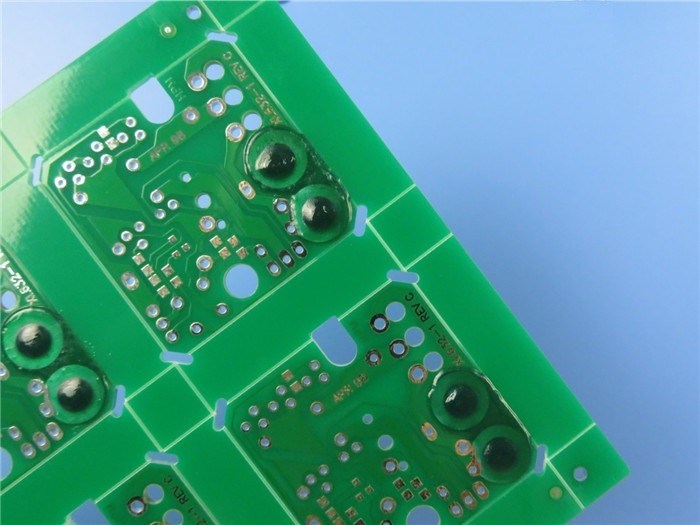

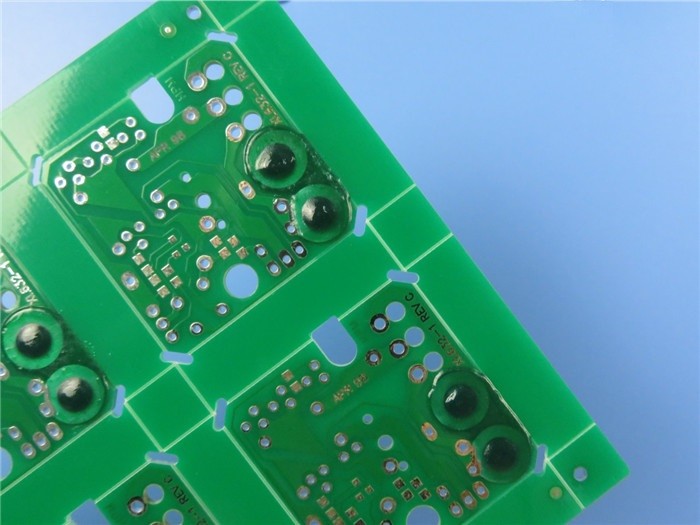

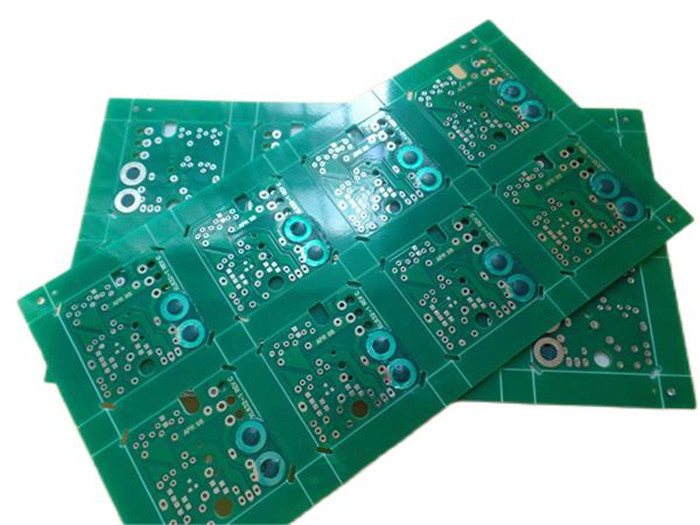

Это тип 2 слоев доски PCB построенной на субстрате FR-4 Tg170 для применения гаван переключателя 8. 1,6 mm толсто с белым silkscreen на зеленой маске припоя и HASL (pb свободном) на пусковых площадках. Большие пусковые площадки на верхнем слое защищены масками Peelable. Основное вещество от ITEQ поставляя 8 вверх по доскам в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.
1,2 особенности и преимущества
Материал промышленного стандарта с высоким Tg (175℃ DSC) и превосходной термальной надежностью.
Превосходное обрызгивание во время паять и его компонента может избежать медной корозии.
Электрический тест и высоковольтный тест
Сильные возможности PCB поддерживают ваши reaearch и развитие, продажи и маркетинг.
Быстрое время выполнения: 3-5 дней
Тариф жалобы клиента: <1>
1,3 спецификации PCB
| Количество слоев |
2 |
| Тип доски |
Двойной, который встали на сторону PCB |
| Размер доски |
146 x 96mm=8UP |
| Толщина доски |
1,6 mm +/--0,16 |
| Материал доски |
FR-4 |
| Поставщик доски материальный |
ITEQ |
| Значение Tg материала доски |
170℃ |
| |
| Толщина Cu PTH |
≥20 um |
| Внутренние thicknes Cu Iayer |
N/A |
| Поверхностная толщина Cu |
35 um (1oz) |
| |
| Тип маски припоя и но. модели. |
LPSM, PSR-2000GT600D, маска Peelable |
| Поставщик маски припоя |
TAIYO |
| Цвет маски припоя |
Зеленый цвет |
| Количество маск припоя |
2 |
| Толщина маски припоя |
14 um |
| |
| Тип чернил Silkscreen |
IJR-4000 MW300 |
| Поставщик Silkscreen |
TAIYO |
| Цвет Silkscreen |
Белый |
| Номер Silkscreen |
1 |
| |
| Трассировка Mininum (mil) |
11,5 mil |
| Минимальный зазор (mil) |
6 mil |
| |
| Поверхностный финиш |
Уровень горячего воздуха паяя (HASL) |
| RoHS требовало |
Да |
| Коробоватость |
0,19% |
| |
| Термальное ударное испытание |
Пропуск, 288±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Тест Solderablity |
Пропуск, 255±5℃, 5 секунд моча зону самое меньший 95% |
| Функция |
Тест пропуска 100% электрический |
| Workmanship |
Соответствие с классом 2 IPC-A-600H & IPC-6012C |
| Таблица сверла (mm) |
T1: 0,600 |
| T2: 0,700 |
| T3: 0,800 |
| T4: 1,000 |
| T5: 1,100 |
| T6: 1,200 |
| T7: 1,240 |
| T8: 1,300 |
| T9: 1,350 |
| T10: 1,400 |
1,4 применения
Маршрутизатор WiFi
Отслежыватель GPS
Батарея привела света
Компоненты электроники
Отслеживать автомобиля
Системы Scada
Передатчик GPS
AC к выпрямителю тока DC
AC к конвертерам DC
Испытательное оборудование
1,5 процесс производства разнослоистого PCB PTH (маска Peelable)
(1). Резать материала
(2). Фильм внутреннего слоя сухой
(3). Внутреннее вытравливание слоя
(4). AOI 1
(5). Черная оксидация
(6). Филируя рамка плана
(7). Вне сверлить слоя
(8). PTH
(9). Вне наслоите сухой фильм
(10). Electro-плакировка Мед-олова
(11). Слезать и вытравлять
(12). AOI 2
(13). Маска припоя
(14). Печатание Silkscreen
(15). Поверхностная отделка
(16). Электрический испытывать
(1ъ). Контурить профиля
(18). Маска Peelable
(19). FQC
(20). Упаковка
(21). Доставка
