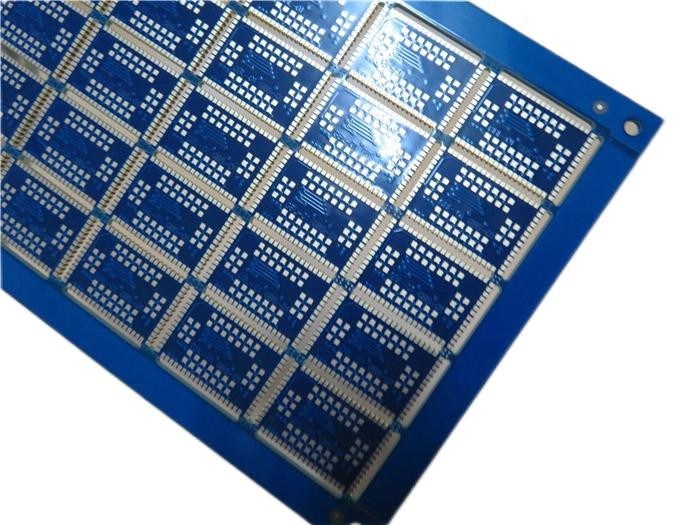

Монтажные платы отверстий PCB края Castellated половинные построенные на 1.6mm FR-4 с голубой маской припоя

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Bicheng Technologies Limited
Сертификация:	UL
Номер модели:	BIC-453-V8.79

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD 9.99-99.99
Упаковывая детали:	Вакуум
Время доставки:	10 рабочих дней
Условия оплаты:	T/T / ПайПал
Поставка способности:	45000 частей в месяц

контакт

Подробное описание продукта

Основное вещество:	FR-4	Доска толщиной:	1.6mm ±0.16
Медь толстая:	1OZ	Поверхностный финиш:	ENIG
Цвет маски припоя:	Синь	Цвет компонентного сказания:	Белый
ТЕСТ:	Пересылка электрического теста 100% прежняя

Монтажные платы отверстий PCB края Castellated половинные построенные на 1.6mm FR-4 с голубой маской припоя
(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

1,1 общее описание
Это тип разнослоистого PCB построенный на субстрате FR-4 с Tg 135°C для применения цифровых приемников. 1,6 mm толсто с белым silkscreen (Taiyo) на голубой маске припоя и золотом погружения на пусковых площадках. Основное вещество от Shengyi поставляя 25 вверх по PCBs в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 панелей упакованы для пересылки.

1,2 особенности и преимущества
Неэтилированные собрания с максимальной температурой reflow 260℃.
Хорошее сопротивление оксидации и хорошее тепловыделение.
Хорошее защищая влияние
Электрический тест и высоковольтный тест
8000 типов PCB в месяц
Отсутствие количества минимального заказа. 1 часть доступна.
Бесплатно тест прототипа PCB

Монтажные платы отверстий PCB края Castellated половинные построенные на 1.6mm FR-4 с голубой маской припоя 0

1,4 спецификации PCB

РАЗМЕР PCB	160,06 x 114.2mm=25PCS
ТИП ДОСКИ	Разнослоистый PCB
Количество слоев	PCB 4 слоев
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	Верхний слой --- 0.018mm +plating
	2116 PP (54%) + 1080 (64%) +2116 (54%)
	Innerlayer 1 --- 0.018mm
	Ядр FR-4 --- 0.79mm
	Innerlayer 2 --- 0.018mm
	2116 PP (54%) + 1080 (64%) +2116 (54%)
	Нижний слой --- 0.018mm +plating
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 7,8 mil/7,1
Минимальные/максимальные отверстия:	0,4 mm /3.175 mm
Количество различных отверстий:	5
Количество буровых скважин:	491
Количество филированных слотов:	60
Количество внутренних вырезов:	0
Управление импеданса:	0
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	FR-4 Tg135℃, S1141, Shengyi
Окончательная фольга внешняя:	1 oz
Окончательная фольга внутренняя:	0,5 oz
Окончательная высота PCB:	1.6mm ±0.16
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения (22,5%) 0.1µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к:	ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя:	Голубой, R-500 BL, Onstatic
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНИЙ и нижний.
Цвет компонентного сказания	Белизна, S-380W, Taiyo
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	покрытый через отверстие (PTH), минимальный размер 0.3mm.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

1,4 применения
GPS отслеживая прибор
Цифровой приемник
Электрические трансформаторы
Эпицентр деятельности переключателя
Модемы USB
Портативные звуковые системы
Маршрутизатор 4G модема
Дешевый PLC
Игрок игры
Конвертеры

1,5 наши преимущества
1. ISO9001, ISO14001, ISO13485, UL аттестовало изготовляя фабрику;
2. Производство PCB строго согласно необходимым спецификациям;
3. Встрече вашего PCB от прототипа к массовому производству;
4. Сильные возможности PCB поддерживают ваши научные исследования и разработки, продажи и маркетинг;
5. Тариф на-врем-доставки доставки в срок более высокий чем 98%;
6. возможность выхода 30000㎡ в месяц;
7. Возможность PCB прототипа к возможности объема продукции;
8. Класс 3 класса 2 IPC/IPC;

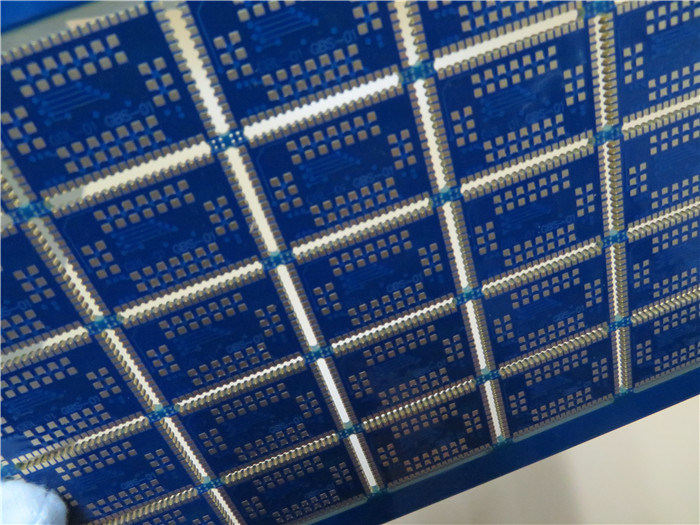

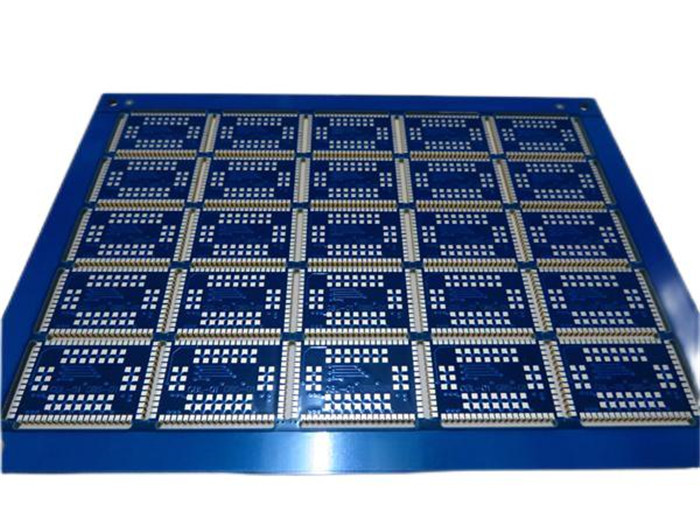

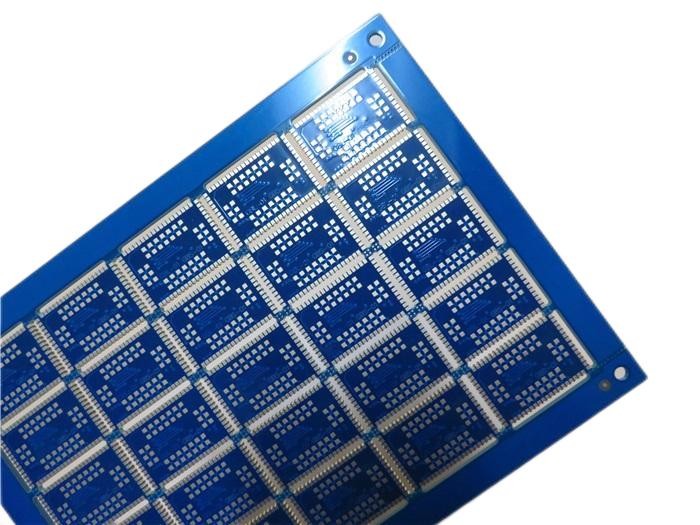

1,6 больше дисплеев половинных отверстий PCBs
Монтажные платы отверстий PCB края Castellated половинные построенные на 1.6mm FR-4 с голубой маской припоя 1
