1,1 общее описание

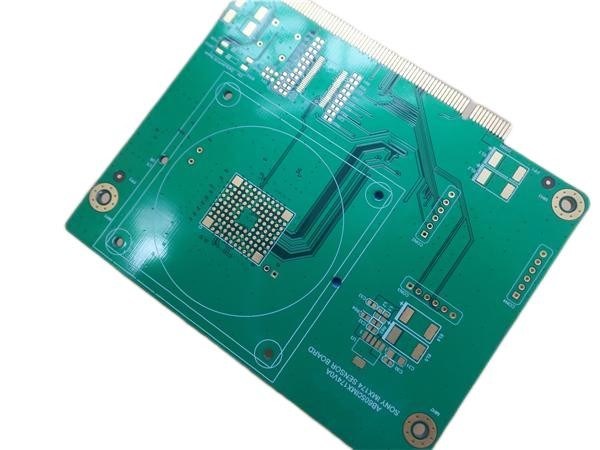

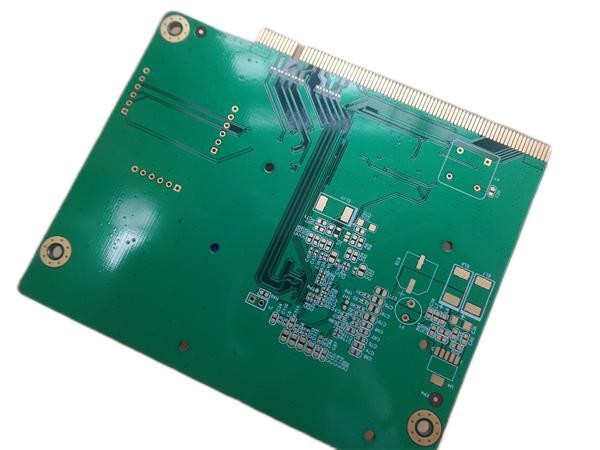

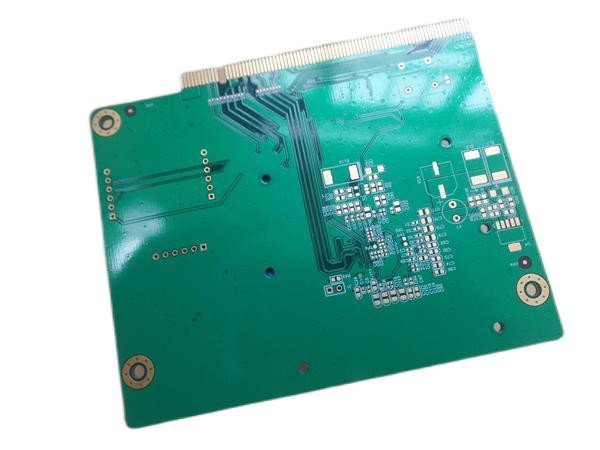

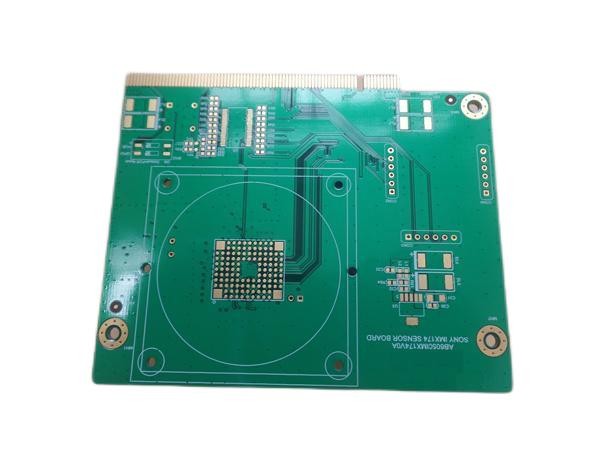

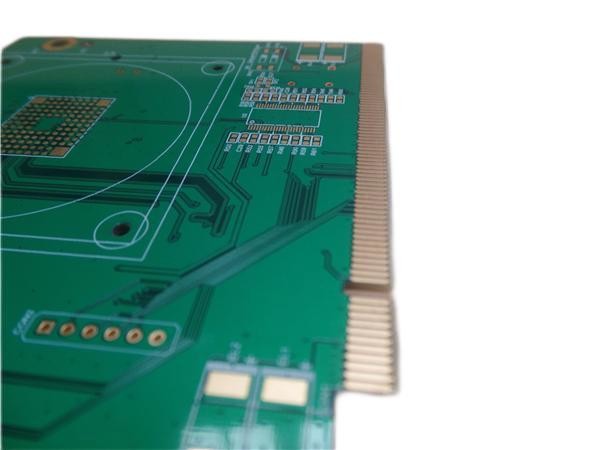

Это тип платы с печатным монтажом 8 слоев построенной на субстрате FR-4 с Tg 170°C для применения мобильного broadband. 1,6 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золотом погружения на пусковых площадках. 80 прокладок пальцев золота на крае для вводить использование. Основное вещество от Тайваня ITEQ поставляя 1 вверх по PCB в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 доск упакованы для пересылки.

1,2 особенности и преимущества

1. Высокий материал Tg показывает превосходную термальную надежность и сопротивление CAF обеспечивая долгосрочную надежность для применения промышленных и автомобиля;

2. Пальцы золота уменьшают контактное сопротивление;

3. мастерская 16000㎡;

4. Встрече вашего PCB от прототипа к массовому производству.

5. Строгие осмотр WIP и контролировать так же, как рабочая инструкция;

6. Класс 3 класса 2 IPC/IPC;

7. ISO9001, ISO14001, ISO13485, UL аттестовало изготовляя фабрику;

8. Разнообразить грузя метод: Federal Express, DHL, TNT, EMS;

9. Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов.

1,3 спецификации PCB

1,4 применения

Передатчик Bluetooth

Splitters HDMI

Системы CCTV

Уличные светы приведенные

Малошумный усилитель

Система управления доступом двери

мобильная Точка доступа 5G

Multicoupler

Врезанное развитие систем

Умные телефон и сотовый телефон

1,5 PCB пальца золота

Цель установить электрическое соединение с доской без использования двухраздельной системы соединителя. Плакировка никеля и золота унесена в существенно таком же пути как медь и олово/руководство плакировкой, т.е., катодным покрытием. Плакировку можно унести вручную или автоматически. В ручном процессе, доски больше или более менее неподвижны в ванне плакировкой золота, которая причиняет меняя низложение золота вдоль строки пальцев контакта. Результат часто будет распределением толщины с внешними пальцами контакта имея возможно дважды как очень депозированное золото как разбивочные пальцы контакта. В автоматическом процессе, плакировка золота случается пока доски сползают через покрывая клетку. Метод предлагает изменение толщины золота которое можно контролировать внутри ± 5% или лучшее. Это связано с тем что все пальцы контакта будут общаны с точно так же когда доска двинет через отростчатую клетку.

Соединители края часто обеспечены со слотом который служит направить доску по отношению к штепсельной розетке (обнаруживая местонахождение слот) и/или предотвратить неправильный ввод доски (слота поляризации). Обычно, изготовитель PCB предпочитает направить слот одновременно с контурить доски. Очевидно, это требует что слот немножко шире чем маршрутизатор бит использовал.

Для того чтобы облегчить ввод доски в штепсельную розетку, край вдоль соединителя должен быть скошен. Скашивать также имеет преимущество уменьшения выскабливать контактов штепсельной розетки когда доска введена в штепсельную розетку.
