Место происхождения: | Китай |
Фирменное наименование: | BICHENG |
Сертификация: | UL |
Номер модели: | БИК-126131-В2 |
Количество мин заказа: | 1 часть |
---|---|
Цена: | Negotiable |
Упаковывая детали: | 12кг в коробку, 31*27*20км |
Время доставки: | 12 рабочих дней |
Условия оплаты: | T / T, Paypal |
Поставка способности: | 50000 частей в месяц |
основное вещество: | Алюминиевый сердечник | Алюминиевый тип: | 5052 |
---|---|---|---|
термальная проводимость: | 3В /MK | Медный вес: | 1oz |
Поверхностная отделка: | HASL бессвинцовое | Маска припоя: | белый |
толщина pcb: | 1,4 мм | ||
Высокий свет: | плата с печатным монтажом сердечника металла,Алюминиевый платы |

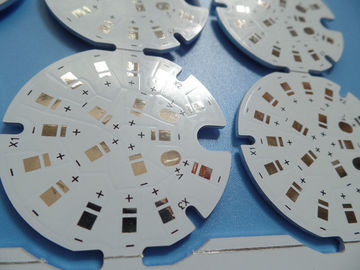

Алюминий 5052 обслуживания 1.4Мм изготовления ПКБ ХАСЛ неэтилированным подпертый металлом
Свойства ПКБ
РАЗМЕР ПКБ | 150 кс 120мм=6ПКС |
ТИП ДОСКИ | |
Количество слоев | Определите, который встали на сторону ПКБ, ПКБ ядра металла |
Отделывают поверхность компоненты держателя | ДА |
Через компоненты отверстия | НЕТ |
СТАККУП СЛОЯ | медь ------- 35ум (1оз) |
3В/МК диэлектрический материал, 75ум | |
Алюминий 5052, 1.2мм | |
ТЕХНОЛОГИЯ | |
Минимальные трассировка и космос: | 15мил/12мил |
Минимальные/максимальные отверстия: | 0.8/2.0мм |
Количество различных отверстий: | 3 |
Количество буровых скважин: | 12 |
Термальное сопротивление (°К/В) | ≤0.45 |
Пробивное напряжение (ВДК) | 4000 |
Управление импеданса | нет |
МАТЕРИАЛ ДОСКИ | |
Термальная проводимость | 3В/МК диэлектрический материал, Полытроникс |
Окончательный екстернал фольги: | 1оз |
Окончательная фольга внутренняя: | 0оз |
Окончательная высота ПКБ: | 1.4мм ±10% |
ПЛАКИРОВКА И ПОКРЫТИЕ | |
Поверхностный финиш | ХАСЛ, неэтилированное, Сн>=2.54µм |
Маска припоя применяется к: | Верхняя часть. минимум 12µм. |
Цвет маски припоя: | Белизна, ПСР400 ВТ02 |
Тип маски припоя: | ЛПСМ |
КОНТОУР/КУТТИНГ | Направлять |
ОТМЕЧАТЬ | |
Сторона компонентного сказания | Верхняя часть |
Цвет компонентного сказания | Чернота |
Имя или логотип изготовителя: | согласно требованию |
ЧЕРЕЗ | нет через |
ОЦЕНКА ФЛАМИБИЛИТИ | Утверждение МИН. УЛ 94-В0. |
ДОПУСК РАЗМЕРА | |
Размер плана: | 0,0059" (0.15мм) |
Плакировка доски: | 0,0030" (0.076мм) |
Допуск сверла: | 0,002" (0.05мм) |
ТЕСТ | Пересылка электрического теста 100% прежняя |
ПРИМЕНЕНИЕ: | Света СИД |
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Гербер РС-274-С, ПКБДОК етк |
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Преимущества
a) ПКБ ядра металла. Эффективное тепловыделение уменьшает рабочую температуру модуля, увеличивая срок службы. Плотность мощности и надежность улучшены.
b) Уменьшите зависимость теплоотводов и другое оборудование (включая термальные материалы интерфейса), уменьшает том продукта, уменьшает цену оборудования и собрания.
c) Аттестованная ИСО фабрика производства ПКБ.
d) Встрече вашей платы с печатным монтажом нужно от прототипирования ПКБ скапливать объем продукции.
Больше применений в электронике
Электропитание УСБ
Сила ДК
Переходник ДК
Источник питания
Программабле регуляторы логики
Радио ВХФ
Усилитель Вифи
Сдвигатель участка
Процессор сигнала
Микроконтроллер
Дизайн на изготовление (5)
Сериал НЕТ. | Процедура | Деталь | Возможность производства | ||
Большой том (с<100 m=""> | Средний том (с<10 m=""> | Прототип (с<1m> | |||
84 | Особенный допуск | Толщина доски теста зонда летания | 0.6-4.0мм | ||
85 | Размер панели теста зонда летания | Сизе≤900С600мм, небольшой размер можно компенсировать путем процесс производства | |||
86 | Размер панели метода теста приспособления | Сизе≤460С380мм, небольшой размер можно компенсировать путем процесс производства | |||
87 | Толщина доски метода теста приспособления | 0.4-6.0мм | |||
88 | Допуск отверстия пресс-пригонки | ±2мил | |||
89 | Допуск НПТХ | ±2мил | |||
90 | Допуск толщины ПКБ | 1.0мм≥ПКБ толщина, допуск ±0.1мм; 1.0мм≤ПКБ толщина, допуск ±10% | |||
91 | Допуск глубины зенкованного отверстия | ±0.2мм | |||
92 | Допуск глубины слота шторок | ±0.2мм | |||
93 | Максимальный размер пересылки | Сизе≤1200С600мм (двойная требуемые сторона, отсутствие тест) | |||
94 | Сизе≤1000С600мм (разнослоистое, отсутствие требуемого теста) | ||||
95 | Минимальный размер пересылки | 10С10мм | |||
96 | Толщина ПКБ ХАСЛ | 0.8-3.0мм (отверстие без 0.5мм должно быть через-штепсельной вилкой или маск-шатром пользы) | |||
97 | Размер ПКБ ХАСЛ | Сизе≤600С460мм | |||
98 | Толщина ПКБ | 0.15-7.0мм | |||
99 | Глубина паза в | 0.8-3.2мм | |||
100 | Расстояние не-непрерывного в-паза | ≥7мм | |||
101 | Максимальный диаметр сверла | Сизе≤6.5мм (Кунтерборе или маршрутизатор будут использованы для отверстий больше чем 6.5мм, Мин.толерансе ±0.1мм) | |||
102 | Максимальный диаметр зенковки | Зенковка Сизе≤6.5мм может быть используемыми сверлом или маршрутизатором кунтерборе) | |||
103 | Расстояние наклона | Сизе≥11мм | Сизе≥5мм | Сизе≥5мм | |
104 | Толщина пелабле маски | 0.2-1.5мм ±0.15мм |
вопросы и ответы
Вы продаете ПКБ прототипа?
Да. Мы предлагаем прототипы ПКБ до 32 слоев, включительно ПКБ ФР-4, ПКБ частоты коротковолнового диапазона, МКПКБ и гибкого ПКБ.
