Собранный гибкий ПКБ построенный на Полимиде (PI) 0.15мм с золотом погружения

продукты

Недавно отгруженная радиочастотная печатная плата

Собранный гибкий ПКБ построенный на Полимиде (PI) 0.15мм с золотом погружения

МОК:	1
цена:	USD20~30
стандартная упаковка:	вакуум
Срок доставки:	7-8 рабочие дни
способ оплаты:	T / T, Paypal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

БИК-0826-В8.26

Материал доски:

Полимиде (PI) 25ум, Шенги, 60℃

Толщина доски:

0.15мм +/--10%

Поверхностная толщина Ку:

35 ум (1 оз)

Поверхностная отделка:

золото погружения

Цвет Коверлай:

Желтый

Цвет Силкскрен:

белый

Функция:

Тест пропуска 100% электрический

Количество мин заказа:

Цена:

USD20~30

Упаковывая детали:

вакуум

Время доставки:

7-8 рабочие дни

Условия оплаты:

T / T, Paypal

Поставка способности:

45000 частей в месяц

Описание продукта

Профиль продукта

1,1 общее описание

Это тип собранного гибкого ПКБ построенного на субстрате полимиде с Тг 60°К

для применения портативной звуковой системы. 2 слоя ФПК на 0,15 мм толстый, белый

силкскрен на желтых коверлай (сторонах заволакивания маски припоя) и и золоте погружения

на пусковых площадках. Полимиде как укрепление на задней части одного конца. Основное вещество от

Шенги, вся доска поставляя 34 ПКБс в панель. Они изготовлены согласно с ИПК 6012

Класс 2 используя поставленные данные по Гербер. Каждые 25 панелей упакованы для пересылки.

1,2 особенности и преимущества

А. превосходная гибкость;
Б. уменьшение тома;
К. сокращение веса;
Д. последовательность собрания;
Процесс Э. СМТ устойчив к паять рефлов, устойчивый к реворк;
Управление оборудования Ф. Всесторонн и обслуживание и управление производственным процессом;
Осмотр Г. Строг ВИП и контроль так же, как рабочая инструкция;
Х. заказ небольшого количества принят;
И. 12 часа цитаты;
Возможность Дж. Прототипа ПКБ;
К. возможность объема продукции;

1,3 применение

Тонкопленочный переключатель,
емкостные экран касания/панель,
доска гибкого трубопровода антенны мобильного телефона,
доска гибкого трубопровода модуля мобильного телефона
ФФК для промышленной аппаратуры регулирования,
доска промышленного дистанционного управления касания контроля мягкая,
Доска камеры ПК планшета мягкая,
Доска батареи планшета мягкая,

1,4 параметр и технические спецификации

Размер ПКБ:	29 кс 4.0мм, 121 ПК кс 75.5мм=34
Количество слоев	2 слоя
Тип доски	Флексбиле сирусит
Толщина доски	0.15мм +/--10%
Материал доски	Полимиде (PI) 25ум
Поставщик материала доски	Шенги
Значение Тг материала доски	60℃

Толщина Ку ПТХ	20 ум
Внутренние тхикнес Ку Яер	Н/А
Поверхностная толщина Ку	35 ум (1оз)

Цвет Коверлай	Желтый цвет
Номер Коверлай	2
Толщина Коверлай	25 ум
Укрепление	Полимиде 0.3мм

Тип чернил Силкскрен	Тайо
Поставщик Силкскрен	Тайо
Цвет Силкскрен	Белый
Номер Силкскрен	1

Минимум через (мм)	0,3
Минимальная трассировка (мил)	8,0
Минимальный зазор (мил)	7,3

Поверхностный финиш	Золото погружения
РоХС требовало	Да
Фамабилиты	94-В0

Термальное ударное испытание	Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс	Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг.
Функция	Тест пропуска 100% электрический
Воркманьшип	Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К
Тип художественного произведения, который нужно поставить	отправьте файл, Гербер по электронной почте РС-274-С, ПКБДОК етк
Область уверенного радиоприема	Всемирно, глобально.

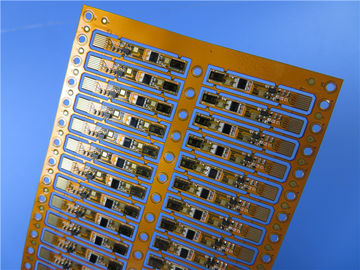

Собранный гибкий ПКБ построенный на Полимиде (PI) 0.15мм с золотом погружения 0

Собранный гибкий ПКБ построенный на Полимиде (PI) 0.15мм с золотом погружения 1
