Разнослоистый гибкий Тверд-гибкий трубопровод ПКБс системы внутренней связи ПКБс особенный с золотом погружения
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя
  • Имя

Разнослоистый гибкий Тверд-гибкий трубопровод ПКБс системы внутренней связи ПКБс особенный с золотом погружения

МОК: 1
цена: USD60~70
стандартная упаковка: вакуум
Срок доставки: 6-7 рабочих дней
способ оплаты: T / T, Paypal
Пропускная способность: 45000 частей в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng Enterprise Limited
Сертификация
UL
Номер модели
БИК-0386-В3.86
Материал доски:
ФР-4, Полимиде (PI) 25µм ИТЭК 60℃
Толщина доски:
0.25mm
Поверхностная толщина Ку:
µм 35 (1 оз)
Поверхностная отделка:
золото погружения
Цвет Коверлай:
Черный
Цвет Силкскрен:
белый
Функция:
Тест пропуска 100% электрический
Количество мин заказа:
1
Цена:
USD60~70
Упаковывая детали:
вакуум
Время доставки:
6-7 рабочих дней
Условия оплаты:
T / T, Paypal
Поставка способности:
45000 частей в месяц
Описание продукта

Профиль продукта





1,1 общее описание

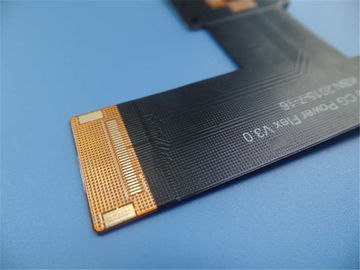

Это тип гибкой цепи для применения системы внутренней связи. Оно разнослоистое

4 слоя ФПК на 0.25мм толстом. Низкопробный ламинат использует от ИТЭК, его изготовлял в

Класс 2 ИПК 6012 используя поставленные данные по Гербер. 2 типа укреплений приложены дальше

задняя сторона и верхняя сторона.





1,2 особенности и преимущества



А. превосходная гибкость
Б. уменьшение тома
К. сокращение веса
Д. последовательность собрания
Э. увеличенная надежность
Ф. управляемость электрического дизайна параметра
Г. Припаянный конец может быть всеми
Х. оптионалиты материала
И. низкая цена
Дж. Непрерывность обработки
Обслуживание К. Времени включения
Тариф жалобы Л. Клиента: <1>





1,3 применение



Прокладка мягкого света СИД общего назначения, доска емкостного экрана ПК планшета мягкая, мобильная

доска гибкого трубопровода камеры телефона




1,4 параметр и технические спецификации

Размер гибкого ПКБ 71,25 кс 80,38
Количество слоев 4
Тип доски Гибкий ПКБ
Толщина доски 0.25мм
Материал доски Полимиде (PI) 25µм
Поставщик материала доски ИТЭК
Значение Тг материала доски 60℃

Толщина Ку ПТХ µм ≥20
Внутренние тхикнес Ку Яер µм 35 (1оз)
Поверхностная толщина Ку µм 35 (1оз)

Цвет Коверлай Чернота
Номер Коверлай 2
Толщина Коверлай µм 25
Материал укрепления ФР-4/нержавеющая сталь
Толщина укрепления 1.0мм/0.2мм

Тип чернил Силкскрен ИДЖР-4000 МВ300
Поставщик Силкскрен ТАИИО
Цвет Силкскрен Белый
Номер Силкскрен 1

Слезать тест Коверлай Отсутствие пелабле
Прилипание сказания 3М 90℃ отсутствие шелушения после теста МИН. 3 раза

Поверхностный финиш Золото погружения
Толщина никеля/золота Ау: 0.03µм (МИН.); Ни 2-4µм
РоХС требовало Да
Фамабилиты 94-В0

Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс

Пропуск, 300±5℃, 10 секунд, 3 цикла.

Отсутствие деламинации, отсутствие блистеринг.
Функция Тест пропуска 100% электрический
Воркманьшип Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К



Разнослоистый гибкий Тверд-гибкий трубопровод ПКБс системы внутренней связи ПКБс особенный с золотом погружения 0

Разнослоистый гибкий Тверд-гибкий трубопровод ПКБс системы внутренней связи ПКБс особенный с золотом погружения 1
