Подробная информация о продукции

Домой > продукты >

Гибкий ПКБ | Контролируемый импедансом ПКБ гибкого трубопровода | ПКБ гибкого трубопровода Полимиде

продукты

Недавно отгруженная радиочастотная печатная плата

Гибкий ПКБ | Контролируемый импедансом ПКБ гибкого трубопровода | ПКБ гибкого трубопровода Полимиде

МОК:	1
цена:	USD70~80
стандартная упаковка:	вакуум
Срок доставки:	7-8 рабочие дни
способ оплаты:	T / T, Paypal
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise Limited

Сертификация

Номер модели

БИК-0489-В4.89

Материал доски:

Субстрат 0.076мм Полимиде

Толщина доски:

0.2мм +/--10%

Поверхностная толщина Ку:

35 ум (1оз)

Поверхностная отделка:

золото погружения

Цвет Коверлай:

Желтый

Цвет Силкскрен:

Функция:

Тест пропуска 100% электрический

Количество мин заказа:

Цена:

USD70~80

Упаковывая детали:

вакуум

Время доставки:

7-8 рабочие дни

Условия оплаты:

T / T, Paypal

Поставка способности:

45000 частей в месяц

Описание продукта

Профиль продукта

1,1 общее описание

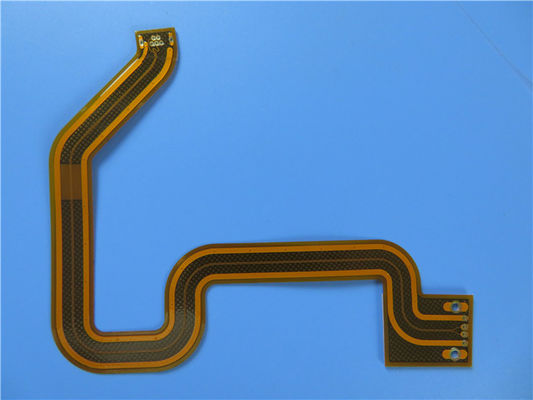

Это тип гибкого ПКБ построенный на полимиде субстрат 76 микронов с 90 омами

импеданс контролируемый на следе и зазоре 0.15мм/0.3мм для применения

Беспроводной броадбанд. Стандартный 0,20 мм толстого с желтой маской припоя (коверлай)

на обеих сторонах и погружении золото на пусковых площадках. ФР-4 как укрепление на голове и

кабель. Основное вещество использовано от Шенги, всей доски поставляя 1 вверх по гибкому трубопроводу в

панель. Они изготовлены согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждое

25 частей упакованы для пересылки.

1,2 особенности и преимущества

А. превосходная гибкость;

Б. уменьшение тома;

К. сокращение веса;

Д. последовательность собрания;

Э. увеличенная надежность;

Ф. сильные возможности ПКБ поддерживают ваши научные исследования и разработки,

продажи и маркетинг;

Г. Доставка в срок с тарифом на-врем-доставки более высоко чем 98%;

Х. Команда с страстью, дисциплиной, ответственностью и честностью;

И. Отсутствие количества минимального заказа. 1 часть доступна;

1,3 применение

Гибкий плоский кабель, промышленная доска регулятора температуры контроля мягкая, медицинская

регулятор оборудования, доска гибкого трубопровода навигации ГПС автомобиля, гибкий трубопровод кнопочной панели планшета

доска, баклигхт дисплея

1,4 параметр и технические спецификации

Размер ПКБ:	116 кс 108мм = 1 ПКС
Количество слоев	2 слоя
Тип доски	ПКБ Флексбиле
Толщина доски	0.2мм +/--10%
Стакуп	ВЕРХНЕЕ ФР-4 Стеффенер 0.8мм
	ПИ коверлай 0.025мм
	Медный финиш топ-0,035мм
	Субстрат 0.076мм Полимиде
	Медный финиш топ-0,035мм
	ПИ коверлай 0.025мм
Поставщик материала доски	Шенги
Значение Тг материала доски	60℃

Толщина Ку ПТХ	20 ум
Внутренние тхикнес Ку Яер	Н/А
Поверхностная толщина Ку	35 ум (1оз)

Цвет Коверлай	Желтый цвет
Номер Коверлай	2
Толщина Коверлай	25 ум
Укрепление	ФР-4 0.8мм

Тип чернил Силкскрен	Н/А
Поставщик Силкскрен	Н/А
Цвет Силкскрен	Н/А
Номер Силкскрен	Н/А

Минимум через (мм)	0,3
Минимальная трассировка (мил)	5,90
Минимальный зазор (мил)	11,8

Поверхностный финиш	Золото погружения
РоХС требовало	Да
Фамабилиты	94-В0

Термальное ударное испытание	Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс	Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг.
Функция	Тест пропуска 100% электрический
Воркманьшип	Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К
Тип художественного произведения, который нужно поставить	отправьте файл, Гербер по электронной почте РС-274-С, ПКБДОК етк
Область уверенного радиоприема	Всемирно, глобально.
