Высокочастотные доски ПКБ построили на РО4350Б 10 мил с золотом погружения

Высокочастотные доски ПКБ построили на РО4350Б 10 мил с золотом погружения

  • Высокочастотные доски ПКБ построили на РО4350Б 10 мил с золотом погружения
  • Высокочастотные доски ПКБ построили на РО4350Б 10 мил с золотом погружения
  • Высокочастотные доски ПКБ построили на РО4350Б 10 мил с золотом погружения
Высокочастотные доски ПКБ построили на РО4350Б 10 мил с золотом погружения
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng Enterprise Limited
Сертификация: UL
Номер модели: БИК-0043-В4.3
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 2.99-8.99 per piece
Упаковывая детали: вакуум
Время доставки: 6-7 рабочих дней
Условия оплаты: T / T, Paypal
Поставка способности: 45000 частей в месяц
контакт
Подробное описание продукта
Количество слоев: 2 стеклянная эпоксидная смола: РО4350Б Тг280℃, ер<3.48, Рогерс КОРП.
Окончательный екстернал фольги:: 1,5 oz Окончательная высота ПКБ:: 0,3 мм ±0.1
Поверхностная отделка: Золото погружения, 87% Цвет маски припоя:: N/A
Цвет компонентного сказания: N/A Условия оплаты: Пересылка электрического теста 100% прежняя


Краткое введение
Как раз по мере того как свое имя подразумевает, частота коротковолнового диапазона что частота относительно высока, вообще ссылается на частоту >=300 МХз (т.е. ГХз длины волны <>=1 вызвано микроволной.
Типичные частоты для беспроводных применений:
* настоящая чернь: 0.9ГХз - 2ГХз
* системы 3Г: 2.5ГХз
* Блуэтоотх: 2.5ГХз
* ГПС: 12.6ГХз
* ЛМДС: 24ГХз и 40ГХз
* автомобильный: 77ГХз
Рынок: РФИД, беспроводные сообщения, базовая станция и антенна, усилитель, военные продукты, бытовая электроника.
Высокочастотный ПКБ платы с печатным монтажом или микроволны представляет на решение совета плата с печатным монтажом сделанная на плите высокочастотной меди субстрата (микроволны) одетой. Общие типы являются следующими: Двухсторонняя доска, разнослоистая доска и смешанная структура.
Смешанная структура включает субстрат высокой эффективности особенный, лист ПП + обычная доска представления и смешанный лист ПП отжимающ доску; высокочастотный субстрат + обычный субстрат ФР4; высокочастотные субстрат + металл низкопробный етк.

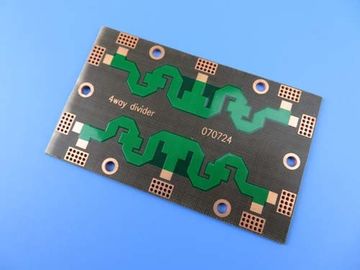

Случай ПКБ: Высокочастотные доски ПКБ построили на РО4350Б 10 мил с золотом погружения
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание
Это тип двойного, который встали на сторону ПКБ частоты коротковолнового диапазона построенного на РО4350Б субстрат 10 мил для применения антенны. Доска ПКБ РФ 2 слоев на 0,3 мм толстый. Финиш золота погружения без маски припоя. Оно изготовлял согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждые 50 доск упакованы для пересылки.


Особенности и преимущества
Всасываемость отлива влияет на диэлектрическую константу и диэлектрическую потерю более менее на сырости.
Отсутствие корозии в кислотах, алкалие и царской водке.
Тг > ℃ 280
ЭНИГ имеет хорошее сопротивление оксидации и хорошее тепловыделение.
Помогите вам сфокусировать на ваших правомочностях ядра на научных исследованиях и разработки, продажах и маркетинге.
УЛ, ИСО аттестовал фабрику производства ПКБ.
Опытные люди продаж и умелые обслуживания клиента.
Заказ небольшого количества принят
Конкурентоспособная цена


Применение
Сплиттер, Фотокуплер, радиочастота, антенна 4Г

Параметр и технические спецификации
РАЗМЕР ПКБ10 кс 12мм=1уп
ТИП ДОСКИДвойник встал на сторону ПКБ
Количество слоев2 слоя
Поверхностные компоненты держателяДА
Через компоненты отверстияНЕТ
СТАККУП СЛОЯмедь ------- 1 оз) +плате ВЕРХНИЙ слой 35ум (
РО4350Б 0.254мм
медь ------- 35ум (1оз) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:Н/А
Минимальные/максимальные отверстия:0.3мм/0.3мм
Количество различных отверстий:1
Количество буровых скважин:1
Количество филированных слотов:0
Количество внутренних вырезов:0
Управление импеданса:нет
Номер пальца золота:0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:РО4350Б Тг280℃, ер<3>
Окончательный екстернал фольги:1,5 оз
Окончательная фольга внутренняя:Н/А
Окончательная высота ПКБ:0,3 мм ±0.1
ПЛАКИРОВКА И ПОКРЫТИЕ
Поверхностный финишЗолото погружения, 87%
Маска припоя применяется к:Н/А
Цвет маски припоя:Н/А
Тип маски припоя:Н/А
КОНТОУР/КУТТИНГНаправлять
ОТМЕЧАТЬ
Сторона компонентного сказанияН/А
Цвет компонентного сказанияН/А
Имя или логотип изготовителя:Н/А
ЧЕРЕЗНЕТ
ОЦЕНКА ФЛАМИБИЛИТИУтверждение МИН. УЛ 94-В0.
ДОПУСК РАЗМЕРА
Размер плана:0,0059"
Плакировка доски:0,0029"
Допуск сверла:0,002"
ТЕСТПересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬфайл электронной почты, Гербер РС-274-С, ПКБДОК етк
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМАВсемирно, глобально.

Почему выберите нас?
1) Сфокусируйте на ваших правомочностях ядра: Мы глубоко знали оно полно яростной конкуренции для наших клиентов в рынке. Вы можете сфокусировать на таких важных правомочностях как научные исследования и разработки, продажи и маркетинге основанные на наших профессиональном представлении и умелых обслуживаниях это превышение вашего ожидания.

2) Самая современная технология: она рациональна для небольшого и среднего размера клиента для того чтобы жаждать после самой последней экспертизы оборудования и производства для своего ПКБс. партнерствами
с ПКБ Биченг, вы приобретаете доступ для достижения вашего ожидания с нашими 3 основаниями фабрики с над 26 000 квадратными метрами.

4) Сохраните производственные затраты: Цена производства один из узловых пунктов конкурентоспособности продукта наших клиентов. ПКБ Биченг стремился уменьшить свои производительные расходы от оборудования вводит, тренировка работника и улучшение технологии для увеличения их доходности. Клиенты удовлетворяются с нашими стоимостями сбережений но без качественной потери.

5) Избегите перебранки: Расстроенное дело когда качественная проблема хасслинг вы. Проектирование Биченг предотвращает проблему от происходить в подготовке производства. Вы не получите головную боль с прототипами Биченг, небольшими заказами и объемом продукции. Наш тариф жалобы клиента чем 1% и будет разрешенные удовлетворительными.

6) Сохраните время: Рынок требует продуктов уточняя быстро. ПКБ Биченг всегда работает быстрый и гибкий для сохранения времени продукции от прототипа к стандартной продукции,
быстрый оборот или запланированные доставки.

7) Превосходная команда: Биченг благонадежный партнер с страстью, дисциплиной, ответственностью и честностью. Мы имеем команду опытных людей продаж и умелых обслуживаний клиента. Не измените вашего поставщика. Если изменение сусло, то Биченг правое одно для вас.
