Краткое введение
Материал цепи РО4350Б высокочастотный углерод усиленный стеклом/керамические ламинаты (не ПТФЭ) конструированные для представления чувствительного, высокообъемных коммерческих применений. В настоящее время двойник встал на сторону и разнослоистые ПКБ РО4350Б доступны на компании Биченг. Удвойте, который встали на сторону ПКБ РО4350Б с толщиной 10мил (0.254мм), 20мил (0.508мм), 30мил (0.762мм) и 60мил (1.524мм) бестселлеры. Мы обеспечиваем бега прототипа, небольшие серии и обслуживания объема продукции.
Преимущества
1) Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;
2) Превосходная сохранность формы.
3) Низкий термальный коэффициент диэлектрической константы;
4) Низкое расширение З-оси;
5) Низкий коэффициент расширения в-самолета;
6) Стабилизированная частота верус электрических свойств;
Применения
1) Амортизатор, автоматическая индукция ворот;
2) ЛНБ для сразу спутников передачи;
3) Антенна микрополосковой линии, расширенный спектр;
4) Микрополосковая линия и клетчатые антенны базовой станции и усилители силы;
5) Бирки идентификаций РФ
6) Системы связи расширенного спектра
7) Усилитель хобота, модуль етк сплиттер.

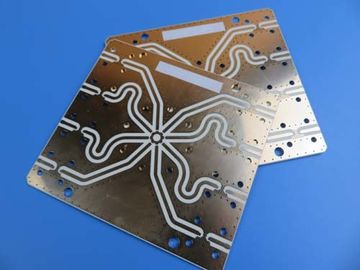

Случай ПКБ: Удвойте, который встали на сторону ПКБ построенный на 10 мил РО4350Б с золотом погружения
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип двойного, который встали на сторону ПКБ построенного на субстрате 10мил РО4350Б с Тг 280°К для применения радиолокатора РФ. Своя законченная толщина 0.3мм и медь 1оз. Белый силкскрен и зеленые стороны крышек маски припоя и и покрытое золото погружения на пусковых площадках. Они изготовлены согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждые 25 панелей упакованы для пересылки.
Особенности и преимущества
РО4350Б показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений;
Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере;
Длинная продолжительность хранения, оно можно хранить на больше чем 1 год в сумке вакуума;
Процесс СМТ устойчив к паять рефлов, устойчивый к реворк;
квадратная мастерская метра 16000;
УЛ, ИСО14001, аттестованное ТС16949;
Строгие осмотр ВИП и контроль так же, как рабочая инструкция;
Быстрая проверка КАДКАМ и свободная цитата ПКБ;
Конкурентоспособная цена;
Применение
Сбалансированный смеситель, фотокуплер, ядровая индукция командного выключателя, мултикуплер
Параметр и технические спецификации
| РАЗМЕР ПКБ |
91 кс 62мм=1ПКС |
| ТИП ДОСКИ |
Двойник встал на сторону ПКБ |
| Количество слоев |
2 слоя |
| Поверхностные компоненты держателя |
ДА |
| Через компоненты отверстия |
ДА |
| СТАККУП СЛОЯ |
медь ------- 1 оз) +плате ВЕРХНИЙ слой 35ум ( |
| РО4350Б 0.254мм (10 мил) |
| медь ------- 35ум (1оз) + слой СРЕДСТВА плиты |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
мил 4 мил/4 |
| Минимальные/максимальные отверстия: |
0,3 мм/4,2 мм |
| Количество различных отверстий: |
9 |
| Количество буровых скважин: |
101 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
0 |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
РО4350Б Тг280℃, ер<3>
|
| Окончательный екстернал фольги: |
1,5 оз |
| Окончательная фольга внутренняя: |
Н/А |
| Окончательная высота ПКБ: |
0,3 мм ±0.1 |
| ПЛАКИРОВКА И ПОКРЫТИЕ |
|
| Поверхностный финиш |
Золото погружения |
| Маска припоя применяется к: |
ВЕРХНЯЯ ЧАСТЬ, минимум 12микрон |
| Цвет маски припоя: |
Зеленый цвет, ПСР-2000ГТ600Д, Тайо поставил. |
| Тип маски припоя: |
ЛПСМ |
| КОНТОУР/КУТТИНГ |
Направлять |
| ОТМЕЧАТЬ |
|
| Сторона компонентного сказания |
ВЕРХНЯЯ ЧАСТЬ |
| Цвет компонентного сказания |
Белизна, ИДЖР-4000 МВ300, бренд Тайо |
| Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и легед СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ |
Покрытый через отверстие (ПТХ), минимальный размер 0.3мм. |
| ОЦЕНКА ФЛАМИБИЛИТИ |
Утверждение МИН. УЛ 94-В0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" |
| Плакировка доски: |
0,0029" |
| Допуск сверла: |
0,002" |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Гербер РС-274-С, ПКБДОК етк |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
