ПКБ частоты коротковолнового диапазона на 2 слоях 1.6мм РО4350Б с золотом погружения
  • Имя

ПКБ частоты коротковолнового диапазона на 2 слоях 1.6мм РО4350Б с золотом погружения

МОК: 1
цена: USD2.99-8.99 Per Piece
стандартная упаковка: вакуум
Срок доставки: 5-6 рабочих дней
способ оплаты: T / T, Paypal
Пропускная способность: 45000 частей в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng Enterprise Limited
Сертификация
UL
Номер модели
БИК-0075-В7.5
Стеклянная эпоксидная смола:
РО4350Б Тг280℃, ер<3.48, Рогерс КОРП.
Окончательная высота ПКБ:
1,6 мм ±0.1мм
Окончательный екстернал фольги::
1.5оз
Поверхностный финиш:
Золото погружения
Цвет маски припоя::
Никакой
Цвет компонентного сказания:
черный
Тест:
Пересылка электрического теста 100% прежняя
Количество слоев:
2
Количество мин заказа:
1
Цена:
USD2.99-8.99 Per Piece
Упаковывая детали:
вакуум
Время доставки:
5-6 рабочих дней
Условия оплаты:
T / T, Paypal
Поставка способности:
45000 частей в месяц
Описание продукта

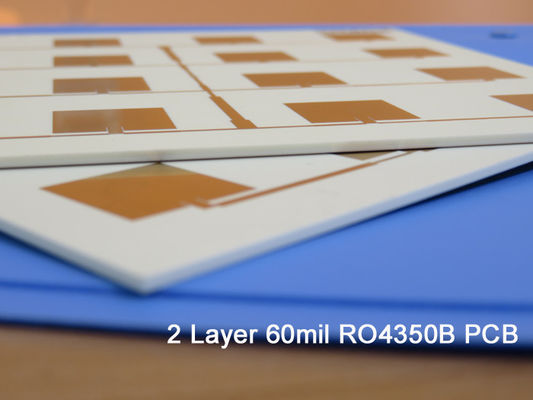

Высокочастотный PCB на 1.6mm RO4350B с золотом погружения
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)


Общее описание
Это тип двойного, который встали на сторону PCB частоты коротковолнового диапазона построенного на субстрате RO4350B с Tg 280°C для применения ракеты -носителя WiFi. 1,60 mm толсто без маски припоя; Черный silkscreen сразу на субстрате и золото погружения на пусковых площадках для паять. Основное вещество использовано от Rogers CORP., всей доски поставляя 1 вверх. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 доск упакованы для пересылки.

Особенности и преимущества
Стабилизированный электрический коэффициент диэлектрической константы;
Превосходная сохранность формы;
Сопротивление хорошей высокой температуры и низкой температуры (- 192℃-260℃);
Проектирование предотвращает проблемы от происходить в подготовке производства;
ISO9001, ISO14001, UL аттестовало изготовляя фабрику;
Производство PCB на необходимых спецификациях;
Не значены, что сохраняет никакая качественная жалоба деньги;
Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;
Свободная шимма восковки отправленная для нового потребителя;
ISO9001, ISO14001, TS16949, UL аттестовало;


Применение
Передатчик RF, акустические датчики обнаружения, передатчик цифров, усилитель силы


Параметр и технические спецификации
РАЗМЕР PCB 100 x 90mm=1PCS
ТИП ДОСКИ Двойник встал на сторону PCB
Количество слоев 2 слоя
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия НЕТ
STACKUP СЛОЯ медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um (
RO4350B 1.524mm
медь ------- 35um (1oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: mil 20 mil/20
Минимальные/максимальные отверстия: 0.5mm
Количество различных отверстий: 1
Количество буровых скважин: 1
Количество филированных слотов: 0
Количество внутренних вырезов: 0
Управление импеданса: нет
Номер пальца золота: 0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RO4350B Tg280℃, er<3>
Окончательная фольга внешняя: 1,5 oz
Окончательная фольга внутренняя: N/A
Окончательная высота PCB: 1,6 mm ±10%
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Золото погружения (31%)
Припаяйте маску для того чтобы примениться к: НЕТ
Цвет маски припоя: N/A
Тип маски припоя: N/A
CONTOUR/CUTTING Трасса
МАРКИРОВКА
Сторона компонентного сказания Верхняя сторона
Цвет компонентного сказания Черный
Имя или логотип изготовителя: Отмеченный на доске в ЗОНЕ проводника и сказания СВОБОДНОЙ
ЧЕРЕЗ N/A
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059"
Плакировка доски: 0,0029"
Допуск сверла: 0,002"
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.


ПКБ частоты коротковолнового диапазона на 2 слоях 1.6мм РО4350Б с золотом погружения 0
