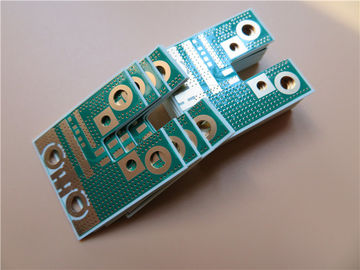

Высокочастотный PCB построенный на 30mil RO4350B с золотом погружения
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип PCB 2 слоев построенного на субстрате 30mil RO4350B с Tg 280°C для применения Splitter HDMI. 0,8 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золотом погружения на пусковых площадках. Основное вещество от поставлять Rogers одиночный вверх по PCB. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 50 доск упакованы для пересылки.
Особенности и преимущества
Превосходное высокочастотное представление должное к низким диэлектрическим допуску и потере.
Деламинация медной фольги не будет причинена изменением холода и жары должных к последовательности с коэффициентом теплового расширения медной фольги.
Характеристика низкой диэлектрической потери делает потерю сигнала на lower level, который делает передачу сигнала изо всего оборудования превосходный.
ENIG имеет хорошее сопротивление оксидации и хорошее тепловыделение.
Дверь DDU к пересылке двери с конкурсной грузя ценой,
Все процессы изготовления полностью проконтролированы.
Быстрый и гибкий сохранить время продукции от прототипа к стандартной продукции
Заказ небольшого количества принят
UL узнал и RoHS Директивн-уступчивое
Применение
Смеситель, датчики радиолокатора, переключатели RF, автоматическая индукция ворот, combiner антенны, combiner передатчика
Параметр и технические спецификации
| РАЗМЕР PCB |
35 x 29 mm=1PCS |
| ТИП ДОСКИ |
Двойник встал на сторону PCB |
| Количество слоев |
2 слоя |
| Поверхностные компоненты держателя |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия |
НЕТ |
| STACKUP СЛОЯ |
медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um ( |
| RO4350B 0.762mm |
| медь ------- слой СРЕДСТВА 35um (1 oz) +plate |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
mil 6 mil/7 |
| Минимальные/максимальные отверстия: |
0,3 mm/5,6 mm |
| Количество различных отверстий: |
3 |
| Количество буровых скважин: |
325 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
1 |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
RO4350B Tg288℃, er<3>
|
| Окончательная фольга внешняя: |
1 oz |
| Окончательная фольга внутренняя: |
1 oz |
| Окончательная высота PCB: |
0,8 mm ±0.08 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ |
|
| Поверхностный финиш |
Золото погружения (37,1%) 0.05µm сверх никель 3µm |
| Припаяйте маску для того чтобы примениться к: |
ВЕРХНИЙ и нижний, минимум 12micron |
| Цвет маски припоя: |
Зеленый цвет, PSR-2000GT600D, Taiyo поставил. |
| Тип маски припоя: |
LPSM |
| CONTOUR/CUTTING |
Трасса |
| МАРКИРОВКА |
|
| Сторона компонентного сказания |
ВЕРХНИЙ и нижний. |
| Цвет компонентного сказания |
Белый, IJR-4000 MW300, бренд Taiyo |
| Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ |
Покрытый через отверстие (PTH), минимальный размер 0.3mm. |
| ОЦЕНКА FLAMIBILITY |
Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" |
| Плакировка доски: |
0,0029" |
| Допуск сверла: |
0,002" |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
О нас
PCB Bicheng, уникальный поставщик платы с печатным монтажом основанный в Шэньчжэне Китае служит всемирные клиенты в виду того что он рожден в 2003. На Bicheng, каждая серия PCB идет через электрический тест, осмотр AOI, высоковольтный тест, тест управлением импеданса, микро-раздел, тест припо-способности, термальные нагрузочные испытания, тест надежности, тест сопротивления изоляции и ионный тест etc. загрязнения в конце концов она как красивый подарок, который нужно поставить к вашим рукам.
Различный масштаб завода, который нужно одеть для ваших требований
квадратное здание фабрики метра 16000
квадратная возможность месяца метра 30000
8000 типов PCB в месяц
ISO9001, ISO14001, TS16949, UL аттестовало
Разнообразие технологии PCB для того чтобы соотвествовать рыночным спросам
Доска HDI
Тяжелая медная доска
Гибридная материальная доска
Шторки через доску
Высокочастотная доска
Доска ядра металла
Доска золота погружения
Разнослоистая доска
Доска Backplane
Доска пальца золота
Всесторонняя предварительная продажа обслуживания продаж, в продаже и после продажи.
Быстрая проверка CADCAM и свободная цитата PCB
Бесплатно panelization PCB
Возможность PCB прототипа
Возможность объема продукции
Быстрые образцы оборота
Бесплатно тест PCB
Твердая упаковка коробки
