PCB 4 слоев гибридный с RO4003C + FR4 совместил
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание

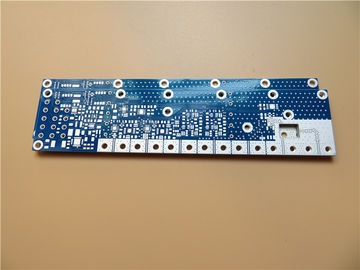

Это тип высокочастотного PCB построенный на RO4003C и FR4 совмещенных для применения сетноого-аналогов передатчика. Доска PCB RF 4 слоев на 1,1 mm толстый. Финиш серебра погружения с голубой маской припоя и белым silkscreen. Оно изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 20 доск упакованы для пересылки.
Особенности и преимущества
Характеристика низкой диэлектрической потери делает потерю сигнала на lower level, который делает передачу сигнала изо всего оборудования превосходный.
Стабилизированный электрический коэффициент диэлектрической константы.
Деламинация медной фольги не будет причинена изменением холода и жары должных к последовательности с коэффициентом теплового расширения медной фольги.
Золото погружения имеет превосходное поверхностное planarity, особенно полезное для PCBs с пакетами BGA или даже CSP установил компоненты для уменьшения интенсивности отказов во время собрания и паять.
Производство PCB строго согласно необходимым спецификациям.
Отвечать ваши потребностямы платы с печатным монтажом от прототипирования PCB скапливать объем продукции.
Уменьшите производительные расходы от предварительных импорта оборудования, тренировки работника и улучшения и управления технологии.
Международные утверждения
Материалы RoHS
Применение
Радио Uhf, направленный ответвитель, сетноой-аналогов передатчик, антенна базовой станции
Параметр и технические спецификации
| РАЗМЕР PCB |
70 x 12mm=1PCS |
| ТИП ДОСКИ |
Гибридный PCB |
| Количество слоев |
Разнослоистый PCB, PCB 4 слоев |
| Поверхностные компоненты держателя |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия |
НЕТ |
| STACKUP СЛОЯ |
медь ------- слой 35um (1oz) +plate ВЕРХНИЙ |
| RO4003C 0.203mm (8 mil) |
| медь ------- 35um (1oz) MidLayer 1 |
| FR-4 0,50 mm |
| медь ------- 35um (1oz) MidLayer 2 |
| FR-4 0,20 mm |
| медь ------- слой СРЕДСТВА 17um (0.5oz) +plate |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
mil 5 mil/6 |
| Минимальные/максимальные отверстия: |
0.3/5.5 mm |
| Количество различных отверстий: |
8 |
| Количество буровых скважин: |
97 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
1 |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
RO4003C 0,203 mm (8 mil) и FR-4 0,20 mm совместило |
| Окончательная фольга внешняя: |
1oz |
| Окончательная фольга внутренняя: |
1oz |
| Окончательная высота PCB: |
1.1mm ±0.11 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ |
|
| Поверхностный финиш |
Серебр погружения |
| Припаяйте маску для того чтобы примениться к: |
Верхняя и нижняя сторона |
| Цвет маски припоя: |
Синь, KSM-6189BL04/KSM-19H01 |
| Тип маски припоя: |
LPSM |
| CONTOUR/CUTTING |
Трасса |
| МАРКИРОВКА |
|
| Сторона компонентного сказания |
Верхняя часть |
| Цвет компонентного сказания |
Белый |
| Имя или логотип изготовителя: |
N/A |
| ЧЕРЕЗ |
Покрытый через отверстие (PTH), через открытое |
| ОЦЕНКА FLAMIBILITY |
Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" (0.15mm) |
| Плакировка доски: |
0,0030" (0.076mm) |
| Допуск сверла: |
0,002" (0.05mm) |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
Наши возможности 2021 монтажных плат схемы возбуждения
Слепые vias, похороненные vias
PCB гибкого трубопровода
Тяжелые медные доски 10oz
Высокий Tg, высокий материал CTI
Гибридное FR-4 и высокочастотный материал
Импеданс контролировал PCB
Класс 2 IPC, класс 3 IPC
Неэтилированный PCB (RoHS уступчивое)
Разнослоистое PCBs к доскам слоев меди 32+
PCB ядра металла (MCPCB)
Материалы PCB – FR-4, Polyimide, Rogers & больше
Изготовитель PCB RoHS уступчивый
Твердый PCB гибкого трубопровода
PCB RF/высокочастотный PCB
Через-отверстие, BGA, палец золота, купол края
Через-в-пусковая площадка, заполненные vias
IATF16949, ISO14001 (2004), ISO9001 (2008), UL аттестовало
Наши обслуживания
Фокус на прототипах, небольших сериях, объеме продукции
Быстрый оборот, двойник встал на сторону PCB 24 часа доступного.
