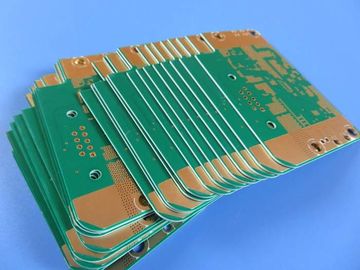

Плата с печатным монтажом 4 слоев построенная на 0,01" (0.254mm) RO4350B + FR4
(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип PCB 4 слоев гибридного смешало 0.254mm (10 mil) RO4350B и 0.36mm FR-4 для применения высокоскоростных серверов.
Основные технические характеристики
Основное вещество: RO4350B 0,254 mm + FR4 0,36 mm + PP 0,36 mm
Отсчет слоя: 4 слоя
Тип: Одиночная индивидуальная доска
Формат: 108mm x 36mm = 1 типа = 1 часть
Поверхностный финиш: Золото погружения
Медный вес: Наружное μm слоя 35 слоя 35 μm/внутреннее
Маска/сказание припоя: Зеленый/белый
Окончательная высота PCB: 1,3 mm
Стандарт: Класс 2 IPC 6012
Упаковка: 25 частей упакованы для пересылки.
Время выполнения: 10 рабочих дней
Срок годности при хранении: 6 месяцев
Особенности и преимущества
RO4350B показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений;
Улучшение представления SI над стог-поднимает со всей доской FR4;
Снижение себестоимости сверх стог-поднимает с полностью малопотертым материалом;
Тест надежности, тест сопротивления изоляции и ионный тест загрязнения;
Встрече вашего PCB от прототипа к массовому производству;
UL, ISO14001, TS16949 аттестовал;
Доставка в срок: >98%
Тариф жалобы клиента: <1>
Применение
Радио UHF, фильтр взаимодействия, крытая антенна смертной казни через повешение стены, Combiner
Параметр и технические спецификации
| РАЗМЕР PCB |
108 x 36mm=1PCS |
| ТИП ДОСКИ |
Разнослоистый PCB |
| Количество слоев |
4 слоя |
| Поверхностные компоненты держателя |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| STACKUP СЛОЯ |
медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18µm ( |
| RO4350B 0.254mm |
| медь ------- 18µm |
| Prepreg 0.36mm |
| медь ------- 35µm |
| FR-4 ядр 0.36mm |
| медь ------- 18µm (0.5oz) + слой СРЕДСТВА плиты |
| ТЕХНОЛОГИЯ |
|
| Минимальные трассировка и космос: |
mil 9,8 mil/5,8 |
| Минимальные/максимальные отверстия: |
0,3 mm/2,6 mm |
| Количество различных отверстий: |
5 |
| Количество буровых скважин: |
112 |
| Количество филированных слотов: |
0 |
| Количество внутренних вырезов: |
НЕТ |
| Управление импеданса: |
нет |
| Номер пальца золота: |
0 |
| МАТЕРИАЛ ДОСКИ |
|
| Стеклянная эпоксидная смола: |
RO4350B Tg280℃, er<3>
|
| Окончательная фольга внешняя: |
1,0 oz |
| Окончательная фольга внутренняя: |
1 oz |
| Окончательная высота PCB: |
1,3 mm ±10% |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ |
|
| Поверхностный финиш |
Золото погружения |
| Припаяйте маску для того чтобы примениться к: |
ВЕРХНИЙ и нижний, минимум 15 микронов |
| Цвет маски припоя: |
Зеленый цвет, PSR-2000GT600D, Taiyo поставил. |
| Тип маски припоя: |
LPSM |
| CONTOUR/CUTTING |
Трасса |
| МАРКИРОВКА |
|
| Сторона компонентного сказания |
И верхние и нижние стороны |
| Цвет компонентного сказания |
Белый, IJR-4000 MW300, бренд Taiyo |
| Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ |
| ЧЕРЕЗ |
Покрытый через отверстие (PTH), минимальный размер 0.3mm. |
| ОЦЕНКА FLAMIBILITY |
Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА |
|
| Размер плана: |
0,0059" |
| Плакировка доски: |
0,0029" |
| Допуск сверла: |
0,002" |
| ТЕСТ |
Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
Качественная политика
Bicheng начинало серию методик управления и подходов для того чтобы уверить что PCBs в согласии с требованиями к клиентов, включительно выбора поставщиков, осмотра работы в процессе (WIP), общительного осмотра доставки и обслуживания клиента etc.
Оценка и проверка поставщиков
Поставщики должны быть оценены Bicheng. К тому же, Bicheng оценит и выстроить в ряд поставщики каждый год для того чтобы гарантировать поставленные материалы соотвествуют Bicheng. Furthermore, Bicheng непрерывно начать поставщиков и наблюдать их для того чтобы улучшить их управление качества и окружающей среды основывая на системах ISO9001 & ISO14001.
Оценка контракта
Bicheng расмотрит и проверит требования к клиента убеждаться что мы имеем возможность для того чтобы удовлетворять требования к клиентов включая спецификации, доставку и другие требования до признавать заказ.
Делать, проверка и контроль изготовляя данных.
Когда проектные данные и спецификации клиентов снабжены наш отдел рынка, Bicheng должно проверить все требования. После этого, новообращенный проектные данные в изготовляя данные CAM. В конце концов, изготовляя инструкция (MI) произведена согласно реальным процессу производства и технологиям для изготовляя отдела за основа для фактического изготовления. MI должен быть расмотрен независимыми инженерами и инженерами QA перед вопросом.
Входящая материальная проверка качества
Все материалы должны быть проверены перед складированием. Мы установили серию строгих процедуры по и инструкции осмотра контролировать входящие материалы. Furthermore, различные точные проверяя аппаратуры и приборы гарантируют возможность для того чтобы судить материал хорошим или нет. Мы выдаем материал с перво- в/перво- вне сперва вне принцип, и даем вне «сигнал тревоги» для материала который достигнет срок годности при хранении для обеспечения что материалы использованы вверх перед истечением срока.
Контроль производственного процесса
Правая изготовляя инструкция (MI), всесторонние управление оборудования и обслуживание и управление производственным процессом, строгие осмотр WIP и контролировать так же, как рабочая инструкция, совсем те сделать весь процесс изготовления полностью контролировали.
Окончательные контроль и осмотр
Все PCBs быть веденным через открытое и короткий тест так же, как визуальный контроль позже прошел определенные физические тесты. Мы имеем различное предварительное испытательное оборудование включая подгонянный, машины теста летания зонда для того чтобы гарантировать что каждый PCB испытанное 100%.
Проверка доставки продукта
Мы настроили преданный отдел FQA для того чтобы проверить продукты PCB согласно спецификациям и требованиям к клиента путем пробовать. Квалифицированное PCBs идет быть упакованным.
FQA также должно унести проверку 100% упаковки склада и грузя продуктов, включая номер продукта, номер клиента, количество продукции, грузя адрес и так далее до пересылки.
Обслуживание клиента
Мы настроили профессиональную команду обслуживания клиента proactively для того чтобы связывать с клиентами и своевременным делом с обратными связями с клиентом. Мы сильно фокусируем на потребностях клиентов и понять покупательские спросы, своевременные для того чтобы отрегулировать политику требований к обслуживания клиента и продукта PCB.
