Место происхождения: | Китай |
Фирменное наименование: | Bicheng Enterprise |
Сертификация: | UL |
Номер модели: | БИК-0252-В2.52 |
Количество мин заказа: | 1 |
---|---|
Цена: | USD 2.99-5.99 PER PIECE |
Упаковывая детали: | вакуум |
Время доставки: | 5-6 рабочих дней |
Условия оплаты: | T / T, Western Union |
Поставка способности: | 45000 частей в месяц |
Количество слоев: | 2 | Стеклянная эпоксидная смола:: | Polyimide (PI) 50 um |
---|---|---|---|
Окончательная фольга: | 1 оз | Окончательная высота ПКБ:: | 0,15 mm ±10% |
Поверхностный финиш: | Золото погружения | Цвет маски припоя:: | Желтый цвет |
Цвет компонентного сказания: | Белый | Тест: | Пересылка электрического теста 100% прежняя |

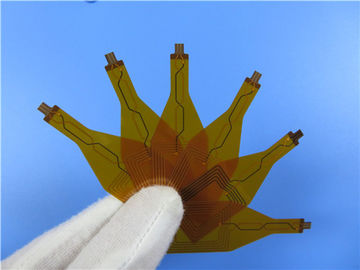

PCB двойного слоя гибкий построенный на Polyimide с золотом погружения и укреплением PI
(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи (FPC) для применения антенны Wi Fi. Доска гибкого трубопровода 2 слоев на 0.15mm толщиной. Оно содержит желтое coverlay (маска припоя) и без silkscreen на всей доске, и золото погружения приложено на пусковых площадках. Polyimide по мере того как укрепление приложено на части соединителя. Низкопробный ламинат от Shengyi и они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 200 частей упакованы для пересылки.
Параметр и технические спецификации
Количество слоев | 2 |
Размер плана | 21,15 x 58.93mm = 1PCS |
Тип доски | Гибкая цепь |
Толщина доски | 0.15mm +/--10% |
Материал доски | Polyimide (PI) 50 um |
Поставщик доски материальный | ITEQ |
Значение Tg материала доски | 60℃ |
Толщина Cu PTH | ≥20 um |
Внутренние thicknes Cu Iayer | N/A |
Поверхностная толщина Cu | 35 um (1oz) |
Цвет Coverlay | Желтый цвет |
Номер Coverlay | 2 |
Толщина Coverlay | 25 um |
Укрепление | 200 um |
Тип чернил Silkscreen | IJR-4000 MW300 |
Поставщик Silkscreen | TAIYO |
Цвет Silkscreen | Белый |
Номер Silkscreen | 1 |
Трассировка Mininum (mil) | 4 mil |
Минимальный зазор (mil) | 4 mil |
Поверхностный финиш | Золото погружения |
RoHS требовало | Да |
Famability | 94-V0 |
Термальное ударное испытание | Пропуск, -25℃±125℃, 1000 циклов. |
Термальный стресс | Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
Функция | Тест пропуска 100% электрический |
Workmanship | Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость;
Уменьшение тома;
Сокращение веса;
8000 типов PCB в месяц;
Быстрая проверка CADCAM и свободная цитата PCB;
Отсутствие количества минимального заказа. 1 часть доступна;
Возможность объема продукции;
Своевременное обслуживание;
Больше чем 18 лет опыта;
Применения
Кнопочная панель FPC; Прокладка лампы игрушки; Дисплей освещает контржурным светом; Клавиатура гибкого трубопровода для ключей мобильного телефона; Доска антенны POS мягкая; Доска ЖК-ТЕЛЕВИЗОРА мягкая; Доска цифровой фотокамеры мягкая.
Пояснения FPC
Согласно основному веществу сочетания из и медной фольге, гибкую монтажную плату можно разделить в 2 типа: гибкая доска со слипчивой и гибкой доской без прилипателя. Цена PCB не-прилипателя гибкого гораздо выше чем это из слипчивого гибкого PCB, но своя гибкость, скрепляющ силу между медными фольгой и субстратом и плоскостность припоя также лучшие чем это из слипчивого гибкого PCB. Так он только использован в ситуациях высокого спроса, как: COF (ОБЛОМОК НА ГИБКОМ ТРУБОПРОВОДЕ, гибкой доске с обнаженным обломоком, высокой плоскостности пусковой площадки) и так далее. Потому что своя цена высока, большее часть из гибкого PCBs используемого в рынке все еще слипчивая гибкая монтажная плата. Потому что гибкая монтажная плата главным образом использована в ситуации где гнуть необходимо, если дизайн или процесс не разумны, то легко произвести микро-отказы, заварку и другие дефекты.
Экономика использования FPC
Если расчет цепи относительно прост, то полный том небольшой, и космос соответствующий, традиционное внутреннее соединение гораздо дешевле. Гибкие цепи хороший вариант дизайна если цепь сложна, обрабатывает много сигналов или имеет особенные электрические или механические требования. Когда размер и представление применений превышают емкость твердых цепей, гибкое собрание самые экономические. Пусковую площадку 12mil с 5mil через отверстие и гибкую цепь с линиями 3mil и размечать можно изготовить на тонком фильме. Поэтому, она более надежна для того чтобы установить обломок сразу на фильме. Никакое пламя - retardant который смог быть источником иона. Эти фильмы могут быть защитны и затвердели на более высоких температурах для того чтобы получить более высокие температуры перехода стекла. Гибкие материалы более менее дороги чем твердые материалы потому что они свободны соединителей.
