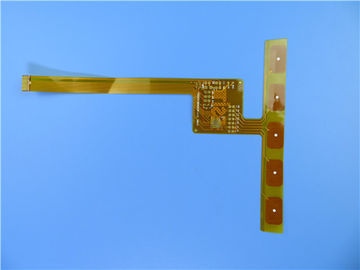

PCB двойного слоя гибкий построенный на Polyimide с золотом погружения и желтой маской

PCB двойного слоя гибкий построенный на Polyimide с золотом погружения и желтой маской

(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи для применения аналогового устройства. Доска 2 слоев на 0.15mm толщиной. Низкопробный ламинат от ITEQ, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Золото погружения приложено на пусковых площадках. Укрепление приложено на части соединителя.

Параметр и технические спецификации

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Управляемость электрического дизайна параметра

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Фокус на низком уровне к среднему объему продукции

Применения

Тонкопленочный переключатель, доска гибкого трубопровода антенны мобильного телефона, доска гибкого трубопровода навигации GPS автомобиля

Структура гибкого PCB

Согласно числу слоев проводной медной фольги, FPC можно разделить в однослойную цепь, цепь двойного слоя, разнослоистую цепь, двойник встало на сторону и так далее.

Однослойная структура: гибкая цепь этой структуры самая простая структура гибкого PCB. Обычно основное вещество (диэлектрические субстраты) + прозрачное резиновое (слипчивый) + медная фольга набор купленного сырья (полу-изготовляет), защитный фильм и прозрачный клей другой вид купленного сырья. Во-первых, медную фольгу необходимо вытравить для того чтобы получить необходимую цепь, и защитный фильм должен быть просверлен для того чтобы показать соответствуя пусковую площадку. После очищать, 2 совмещены путем свертывать. После этого, который подвергли действию часть пусковой площадки гальванизировала золото или олово для защиты. Таким образом, большая доска панели будет готова. Вообще также она штемпелевала в соответствуя форму небольшой монтажной платы. Также никакой защитный фильм сразу на медной фольге, но напечатанное покрытие сопротивления паяя, так как цена будет ниже, только механическая прочность монтажной платы станут хуже. Если требование к прочности не будет высоко и цене нужно быть как можно ниже, самое лучшее приложить метод защитного фильма.

Структура двойного слоя: когда цепь слишком сложна быть связанным проволокой, или медная фольга необходима для того чтобы защищать землю, необходимо выбрать двойной слой или даже разнослоистое. Самая типичная разница между разнослоистой и одиночной плитой добавление пефорированной структуры для того чтобы соединить слои медной фольги. Первый процесс прозрачных резины + основного вещества + медная фольга сделать отверстия. Буровые скважины в основном веществе и медной фольге во-первых, чистом и после этого покрытом с некоторой толщиной меди. Последующий процесс изготовления почти это же как однослойная цепь.

Двойная, который встали на сторону структура: обе стороны двойника встали на сторону FPC имеют пусковые площадки, главным образом быть использованным для того чтобы соединить другие монтажные платы. Хотя и структура монослоя подобны, но процесс производства очень другой. Свое сырье медная фольга, защитный фильм и прозрачный клей. Защитный фильм должен быть просверлен согласно положению пусковой площадки во-первых, после этого медная фольга должна быть прикреплена, линии пусковой площадки и следа должны быть вытравлены и после этого защитный фильм другого просверленного отверстия должен быть прикреплен.
