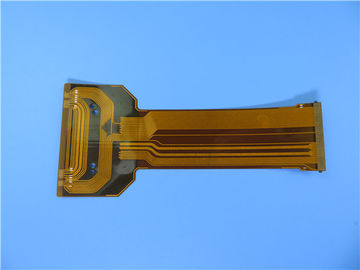

(FPC выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения шлемофона Bluetooth. 2 слоя FPC на 0.15mm толстом. Низкопробный ламинат от Shengyi, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.
Параметр и технические спецификации
| Размер гибкого PCB |
41.5X 112.3mm |
| Количество слоев |
2 |
| Тип доски |
Гибкий PCB |
| Толщина доски |
0.15mm |
| Материал доски |
Polyimide (PI) 25µm |
| Поставщик доски материальный |
ITEQ |
| Значение Tg материала доски |
60℃ |
| |
| Толщина Cu PTH |
µm ≥20 |
| Внутренние thicknes Cu Iayer |
N/A |
| Поверхностная толщина Cu |
70um |
| |
| Цвет Coverlay |
Желтый цвет |
| Номер Coverlay |
2 |
| Толщина Coverlay |
µm 25 |
| Материал укрепления |
Polyimide |
| Толщина укрепления |
0.2mm |
| |
| Тип чернил Silkscreen |
IJR-4000 MW300 |
| Поставщик Silkscreen |
TAIYO |
| Цвет Silkscreen |
Белый |
| Номер Silkscreen |
1 |
| |
| Слезать тест Coverlay |
Отсутствие peelable |
| Прилипание сказания |
3M 90℃ отсутствие шелушения после теста MIN. 3 раза |
| |
| Поверхностный финиш |
Золото погружения |
| Толщина никеля/золота |
Au: 0.03µm (MIN.); Ni 2-4µm |
| RoHS требовало |
Да |
| Famability |
94-V0 |
| |
| Термальное ударное испытание |
Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering. |
| Функция |
Тест пропуска 100% электрический |
| Workmanship |
Соответствие с классом 2 IPC-A-600H & IPC-6013C |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Материальный optionality
Низкая цена
Непрерывность обработки
Большее обслуживание клиента
Дверь DDU к пересылке двери с конкурсной грузя ценой.
Применения
Кнопочная панель FPC, оборудование промышленного контроля звуковое, доска ЖК-ТЕЛЕВИЗОРА мягкая, доска цифровой фотокамеры мягкая
Краткое введение FPC
Гибкая плата с печатным монтажом (FPC) названа «мягкая доска». В индустрии, FPC плата с печатным монтажом сделанная гибкого изолируя субстрата (главным образом polyimide или полиэстровая пленка), который имеет много преимуществ что твердые платы с печатным монтажом не имеют. Например, его можно свободно согнуть, обветренный, сложенный. Том электронных продуктов может значительно быть уменьшен путем использование FPC, которое соответствующее для развития электронных продуктов в направлении высокой плотности, миниатюризации и высокой надежности. Поэтому, FPC широко было использовано в космическом, войсках, мобильной телефонной связи, ноутбуке, периферийных устройствах компьютера, PDA, цифровой фотокамере и других полях или продуктах.
FPC также имеет преимущества хорошего тепловыделения, solderability, легкой установки и низкой цены.
Гибкая плата с печатным монтажом имеет один слой, 2 слоя и разнослоистой доску. Основное вещество ламинат polyimide одетый. Этот вид материала имеет сопротивление высокой жары и хорошую сохранность формы. Конечный продукт через отжимать с покрывая фильмом который имеет и механическую защиту и хорошую электрическую изоляцию. Поверхностные и внутренние проводники двухсторонних и разнослоистых плат с печатным монтажом металлизированы для того чтобы осуществить электрическое соединение внутренних и наружных слоев.
Функцию гибкой монтажной платы можно разделить в 4 вида, а именно, водит линию, напечатанную цепь, соединитель и многофункциональную интегрированную систему, который покрывают компьютер, систему периферийного устройства компьютера вспомогательную, электроприбор домочадца потребителя и автомобиль, etc.
