Доска PCB Rogers 5870 RT/duroid 5870

продукты

Недавно отгруженная радиочастотная печатная плата

Доска PCB Rogers 5870 RT/duroid 5870

МОК:	1
цена:	USD 2.99-9.99 PER PIECE
стандартная упаковка:	вакуум
Срок доставки:	10 рабочих дней
способ оплаты:	T / T, Western Union
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Technologies Limited

Сертификация

Номер модели

BIC-XXXX-V1.30

Количество слоев:

1 слой, 2 слоя, разнослоистый, гибридный (смешанный) тип

Стеклянная эпоксидная смола::

ПКБ РТ/дуроид 5870

Окончательная фольга:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Окончательное хайг1.0-5.0ммхт ПКБ::

10мил (0.254мм), 20мил (0.508мм), 30мил (0.762мм), 60мил (1.524мм)

Поверхностный финиш:

Обнаженная медь, ХАСЛ, ЭНИГ, серебр, ОСП, етк.

Цвет маски припоя::

Зеленый, черный, голубой, желтый, красный etc.

Цвет компонентного сказания:

Зеленый, черный, голубой, желтый, красный etc.

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.99-9.99 PER PIECE

Упаковывая детали:

вакуум

Время доставки:

10 рабочих дней

Условия оплаты:

T / T, Western Union

Поставка способности:

45000 частей в месяц

Описание продукта

Привет всем,

Сегодня, мы вводим высокочастотный PCB построенный на ламинатах RT/duroid 5870.

RT/duroid 5870 стеклянное microfiber усилило смесь PTFE Rogers Корпорации, который конструирован для взыскивать применения цепи stripline и микрополосковой линии.

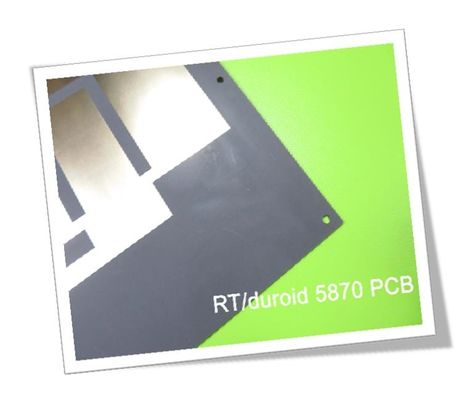

Доска PCB Rogers 5870 RT/duroid 5870 0

Позвольте нам увидеть причины для использования материала RT/duroid 5870.

1) Случайно ориентируемые microfibers приводят в исключительном единообразии диэлектрического постоянного.

2) Диэлектрическая константа ламинатов RT/duroid 5870 равномерна от панели к панели и постоянн над широким диапазоном изменения частот.

3) Свой низкий коэффициент энергопотерь расширяет пользу ламинатов RT/duroid 5870 к Ku-диапазону и выше.

4) Конструированный для применения микрополосковой линии и stripline

Возможность PCB
Материал PCB:	Стеклянным усиленные microfiber смеси PTFE
Указатель:	RT/duroid 5870
Диэлектрическая константа:	2,33 ±0.02 (процесс)
Диэлектрическая константа:	2,33 (дизайн)
Отсчет слоя:	1 слой, 2 слоя, разнослоистый, гибридный (смешанный) тип
Медный вес:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Толщина PCB:	10mil (0.254mm), 20mil (0.508mm)
Толщина PCB:	31mil (0.787mm), 62mil (1.575mm)
Размер PCB:	≤400mm x 500mm
Маска припоя:	Зеленый, черный, голубой, желтый, красный etc.
Поверхностный финиш:	Обнаженная медь, HASL, ENIG, олово погружения, OSP.

RT/duroid 5870 часто использовано в двойном, который встали на сторону PCB, разнослоистом PCB и гибридное PCB.It доступно в разнообразие толщинах для двойного, который встали на сторону PCB, как 10mil, 20mil, 31mil и 62mil. Поверхностные финиши обнаженная медь, HASL, ENIG, зубец погружения и OSP для варианта.

Доска PCB Rogers 5870 RT/duroid 5870 1

Типичные применения цепи микрополосковой линии и stripline, щирокодиапазонная антенна коммерческой авиакомпании, системы радиолокатора, применения волны миллиметра, цифровая антенна точкаая-точка радио etc.

Доска PCB Rogers 5870 RT/duroid 5870 2

Основной цвет PCB RT/duroid 5870 черен.

Мы специализируем в обеспечивать вас с прототипом, небольшими сериями и обслуживанием массового производства.

Если вы имеете любые вопросы, то пожалуйста чувствуйте свободный связаться мы.

Спасибо для вашего чтения.
