ПКБ РФ золота погружения Рогерс построенный на РО4350Б 30мил с медью 2 слоев

продукты

Недавно отгруженная радиочастотная печатная плата

ПКБ РФ золота погружения Рогерс построенный на РО4350Б 30мил с медью 2 слоев

МОК:	1
цена:	USD 2.99-9.99 PER PIECE
стандартная упаковка:	вакуум
Срок доставки:	10 рабочих дней
способ оплаты:	T / T, Western Union
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise

Сертификация

Номер модели

БИК-099-В0.99

Количество слоев:

Стеклянная эпоксидная смола::

РО4350Б Тг288℃, ер<3.66, РогерсКорп

Окончательная фольга:

Окончательная высота ПКБ::

0,8 мм ±10%

Поверхностный финиш:

Золото погружения (23,3%) 0.05µм над никелем 3µм

Цвет маски припоя::

зеленый

Цвет компонентного сказания:

белый

Тест:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.99-9.99 PER PIECE

Упаковывая детали:

вакуум

Время доставки:

10 рабочих дней

Условия оплаты:

T / T, Western Union

Поставка способности:

45000 частей в месяц

Описание продукта

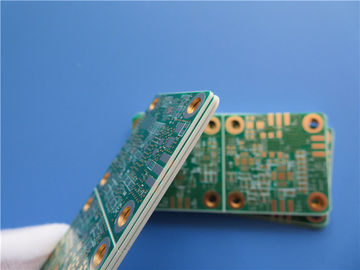

PCB RF золота погружения построенный на RO4350B 30mil с медью 2 слоев

(PCB выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип двойного PCB слоя построенного на субстрате 30mil RO4350B с Tg 280°C для применения антенны WiFi. 0,8 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и золотом погружения на пусковых площадках. Все vias конструированы с открыт-припо-маской. Основное вещество от Rogers поставляя 2 дизайна 2 вверх по PCBs в панель для сохранения цены. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 50 панелей упакованы для пересылки.

Особенности и преимущества

Сопротивление хорошей высокой температуры и низкой температуры. (- 192℃-260℃)

RO4350B показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений.

Стабилизированный электрический коэффициент диэлектрической константы.

Золото погружения имеет превосходное поверхностное planarity, особенно полезное для PCBs с пакетами BGA или даже CSP установил компоненты для уменьшения интенсивности отказов во время собрания и паять.

Высоковольтный тест, тест управлением импеданса, микро-раздел, тест припо-способности,

Правая изготовляя инструкция (MI),

Доставка в срок: >98%

Подходящий тариф продуктов первой продукции: >95%

Конкурентоспособная цена

Применение

Splitter, Variocoupler, антенна микрополосковой линии, 3G антенна, ретрансляционные станции, RF переключает

Параметр и технические спецификации

РАЗМЕР PCB	35 x 77 дизайны mm=2 = 2PCS
ТИП ДОСКИ	Двойник встал на сторону PCB
Количество слоев	2 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	НЕТ
STACKUP СЛОЯ	медь ------- 1 oz) +plate ВЕРХНИЙ слой 35um (
	RO4350B 0.762mm
	медь ------- слой СРЕДСТВА 35um (1 oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 6 mil/6
Минимальные/максимальные отверстия:	0,3 mm/5,6 mm
Количество различных отверстий:	2
Количество буровых скважин:	182
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса:	нет
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	RO4350B Tg288℃, er<3>
Окончательная фольга внешняя:	1 oz
Окончательная фольга внутренняя:	1 oz
Окончательная высота PCB:	0,8 mm ±0.08
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения (23,3%) 0.05µm сверх никель 3µm
Припаяйте маску для того чтобы примениться к:	ВЕРХНИЙ и нижний, минимум 12micron
Цвет маски припоя:	Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса, v-отрезок
МАРКИРОВКА
Сторона компонентного сказания	ВЕРХНИЙ и нижний.
Цвет компонентного сказания	Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	Покрытый через отверстие (PTH), минимальный размер 0.3mm.
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.
