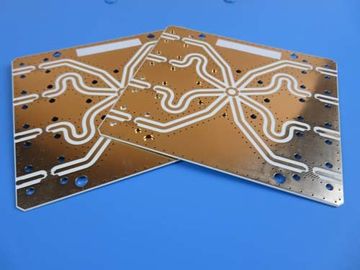

Двойник высокочастотным встал на сторону PCB построенным на 32mil RO4003C
Общее описание
Это тип двойного, который встали на сторону PCB RF построенного на 0.813mm (32mil) RO4003C для применения усилителей RF.
Основные технические характеристики
Основное вещество: RO4003C 32mil (0.813mm)
Диэлектрическая константа: 3.38+/-0.05
Отсчет слоя: 2 слоя
Тип: Через отверстия
Формат: 110mm x 110mm = 1 типа = 1 часть
Поверхностный финиш: Золото погружения
Медный вес: Наружное μm слоя 35
Маска припоя | Сказание: Зеленый цвет | Белый
Окончательная высота PCB: 0,82 mm
Стандарт: Класс 2 IPC 6012
Упаковка: 20 частей упакованы для пересылки.
Время выполнения: 7 рабочих дней
Срок годности при хранении: 6 месяцев
Особенности и преимущества
RO4003C показывает стабилизированную диэлектрическую константу над широким диапазоном изменения частот. Это делает им идеальный субстрат для широкополосных применений;
Характеристика низкой диэлектрической потери делает потерю сигнала на lower level, который делает передачу сигнала изо всего оборудования превосходный;
Tg > ℃ 280;
Проектирование предотвращает проблемы от происходить в подготовке производства;
ISO9001, ISO14001, UL аттестовало изготовляя фабрику;
Осмотр AOI;
Больше чем 16 лет опыта PCB;
Применения
Радио UHF, радио VHF, крытая антенна смертной казни через повешение стены, Combiner
Возможность 2021 PCB
| Параметр |
Значение |
| Отсчеты слоя |
1-32 |
| Материал субстрата |
FR-4 (включая высокий Tg 170, высокое CTI>600V); Основанный алюминий; Основанная медь; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 etc…; Arlon AD450, AD600 etc; PTFE F4B DK2.2, DK2.65 etc…; Polyimide и ЛЮБИМЕЦ. |
| Максимальный размер |
Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm |
| Допуск плана доски |
±0.0059» (0.15mm) |
| Толщина PCB |
0,0157" - 0,3937" (0.40mm--10.00mm) |
| Допуск толщины (T≥0.8mm) |
±8% |
| Допуск толщины (t<0.8mm) |
±10% |
| Толщина слоя изоляции |
0,00295" - 0,1969" (0.075mm--5.00mm) |
| Минимальный след |
0,003" (0.075mm) |
| Минимальный космос |
0,003" (0.075mm) |
| Наружная медная толщина |
35µm--420µm (1oz-12oz) |
| Внутренняя медная толщина |
17µm--350µm (0.5oz - 10oz) |
| Буровая скважина (механическая) |
0,0059" - 0,25" (0.15mm--6.35mm) |
| Законченное отверстие (механическое) |
0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (механическое) |
0,00295" (0.075mm) |
| Регистрация (механическая) |
0,00197" (0.05mm) |
| Коэффициент сжатия |
12:1 |
| Тип маски припоя |
LPI |
| Минимальный мост Soldermask |
0,00315" (0.08mm) |
| Минимальный зазор Soldermask |
0,00197" (0.05mm) |
| Штепсельная вилка через диаметр |
0,0098" - 0,0236" (0.25mm--0.60mm) |
| Допуск управлением импеданса |
±10% |
| Поверхностный финиш |
HASL, HASL ЕСЛИ, ENIG, олово Imm, Imm Ag, OSP, палец золота |
