Краткое введение ФПК
Гибкая плата с печатным монтажом (ФПК) названа «мягкая доска». В индустрии, ФПК плата с печатным монтажом сделанная гибкого изолируя субстрата (главным образом полимиде или полиэстровая пленка), который имеет много преимуществ которые твердые платы с печатным монтажом не имеют. Например, его можно свободно согнуть, сложенная рана. Том электронных продуктов может значительно быть уменьшен путем использование ФПК, которое соответствующее для развития электронных продуктов в направлении высокой плотности, миниатюризации и высокой надежности. Поэтому, ФПК широко было использовано в космическом, военном, мобильная телефонная связь, ноутбук, периферийные устройства компьютера, ПДА, цифровая фотокамера и другие поля или продукты.
ФПК также имеет преимущества хорошего тепловыделения, солдерабилиты, легкой установки и низкой цены.
Гибкая плата с печатным монтажом имеет один слой, 2 слоя и разнослоистой доску. Основное вещество ламинат полимиде одетый. Этот вид материала имеет сопротивление высокой жары и хорошую сохранность формы. Конечный продукт через отжимать с фильмом покрытия который имеет и механическую защиту и хорошую электрическую изоляцию. Поверхностные и внутренние проводники двухсторонних и разнослоистых плат с печатным монтажом металлизированы для того чтобы осуществить электрическое соединение внутренних и наружных слоев.
Функцию гибкой монтажной платы можно разделить в 4 вида, намелы, линию руководства, напечатанную цепь, соединитель и многофункциональную интегрированную систему, который покрывают компьютер, систему периферийного устройства компьютера вспомогательную, электроприбор домочадца потребителя и автомобиль, етк.

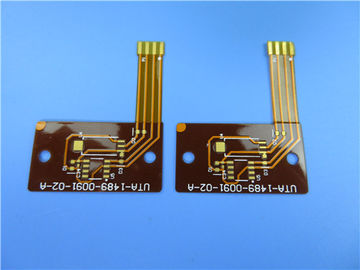

Случай ФПК: Определите, который встали на сторону гибкую напечатанную цепь (FPC) построенное на Полимиде с золотом погружения
(ФПК выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения шлемофона Блуэтоотх. Одиночный, который встали на сторону слой ФПК на 0.15мм толстом. Низкопробный ламинат от Шенги. Он изготовлял согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Укрепление Полимиде приложено на вводя части.
Параметр и технические спецификации
РАЗМЕР ПКБ |
45 кс 33мм=1ПКС |
ТИП ДОСКИ |
|
Количество слоев |
Определите, который встали на сторону ПКБ |
Отделывают поверхность компоненты держателя |
ДА |
Через компоненты отверстия |
нет |
СТАККУП СЛОЯ |
медь ------- 35ум (1оз) |
Полимиде 0.1мм |
ТЕХНОЛОГИЯ |
|
Минимальные трассировка и космос: |
12мил/12мил |
Минимальные/максимальные отверстия: |
2.5мм |
Количество различных отверстий: |
1 |
Количество буровых скважин: |
2 |
Количество филированных слотов: |
0 |
Количество внутренних вырезов: |
0 |
Управление импеданса |
НЕТ |
МАТЕРИАЛ ДОСКИ |
|
Стеклянная эпоксидная смола: |
Полимиде 0.1мм, ФПК |
Окончательный екстернал фольги: |
1оз |
Окончательная фольга внутренняя: |
0оз |
Окончательная высота ПКБ: |
0.1мм ±0.05 |
ПЛАКИРОВКА И ПОКРЫТИЕ |
|
Поверхностный финиш |
Электролесс никель над золотом погружения (ЭНИГ) (1 никелем µ 100 µ» над») |
Маска припоя применяется к: |
ВЕРХНЯЯ ЧАСТЬ |
Цвет маски припоя: |
Желтый цвет, Коверлай |
Тип маски припоя: |
ЛПСМ |
КОНТОУР/КУТТИНГ |
Отрезок лазера |
ОТМЕЧАТЬ |
|
Сторона компонентного сказания |
ВЕРХНЯЯ ЧАСТЬ |
Цвет компонентного сказания |
Белизна, ИДЖР-4000 МВ300, Тайо поставила. |
Имя или логотип изготовителя: |
Отмеченный на доске в проводнике и легед СВОБОДНОЙ ОБЛАСТИ |
ЧЕРЕЗ |
Никакие покрытые через отверстие (НПТХ) |
ОЦЕНКА ФЛАМИБИЛИТИ |
Утверждение МИН. УЛ 94-В0. |
ДОПУСК РАЗМЕРА |
|
Размер плана: |
0,0059" (0.15мм) |
Плакировка доски: |
0,0030" (0.076мм) |
Допуск сверла: |
0,002" (0.05мм) |
ТЕСТ |
Пересылка электрического теста 100% прежняя |
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ |
файл электронной почты, Гербер РС-274-С, ПКБДОК етк |
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА |
Всемирно, глобально. |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Управляемость электрического дизайна параметра
Припаянный конец может быть всеми
Материальный оптионалиты
Низкая цена
Непрерывность обработки
Отсутствие образца количества и низкой цены минимального заказа.
Больше чем 15 лет опыта
Применение
Тонкопленочный переключатель, доска гибкого трубопровода батареи мобильного телефона, доска медицинской кнопочной панели мягкая
О нас
Основанный в Китае, ПКБ Биченг придерживается общего соображения помогать небольшого и среднего размера компании уменьшают их цену и время потраченные на ПКБ. Мы обеспечиваем разнообразие продукты ПКБ для того чтобы соотвествовать.
Наши возможности 2019 монтажных плат схемы возбуждения
Слепые вяс, похороненные вяс
ПКБ гибкого трубопровода
Тяжелая медь всходит на борт 12оз
Высокий Тг, высокий материал КТИ
Гибрид ФР-4 и высокочастотный материал
ПКБ контролируемый импедансом
Класс 2 ИПК, класс 3 ИПК
Неэтилированный ПКБ (РоХС уступчивое)
Разнослоистое ПКБс к меди 32+ наслаивает доски
ПКБ ядра металла (МКПКБ)
Материалы ПКБ – ФР-4, Полимиде, Рогерс & больше
Изготовитель ПКБ РоХС уступчивый
Твердый ПКБ гибкого трубопровода
ПКБ РФ/ПКБ частоты коротковолнового диапазона
Через-отверстие, БГА, палец золота, купол края
Через-в-пусковая площадка, заполненные вяс
ТС16949 (2009), ИСО14001 (2004), ИСО9001 (2008), аттестованный УЛ
Наши обслуживания
Фокус на прототипах, небольших сериях, объеме продукции
Быстрый оборот, удваивает, который встали на сторону ПКБ 24 часа доступного.
