Пояснения ФПК
Согласно фольге основного вещества и меди сочетания из, гибкую монтажную плату можно разделить в 2 типа: гибкая доска с слипчивой и гибкой доской без прилипателя. Цена ПКБ не-прилипателя гибкого гораздо выше чем это из слипчивого гибкого ПКБ, но своя гибкость, скрепляющ силу между медными фольгой и субстратом и плоскостность припоя также лучшие чем это из слипчивого гибкого ПКБ. Так он только использован в ситуациях высокого спроса, как: КОФ (ОБЛОМОК НА ГИБКОМ ТРУБОПРОВОДЕ, гибкой доске с обнаженным обломоком, высокой плоскостности пусковой площадки) и так далее. Потому что своя цена высока, большее часть из гибкого ПКБс используемого в рынке все еще слипчивая гибкая монтажная плата. Потому что гибкая монтажная плата главным образом использована в ситуации где гнуть необходимо, если дизайн или процесс не разумны, то легко произвести микро-отказы, заварку и другие дефекты.
Экономика использования ФПК
Если расчет цепи относительно прост, то полный том небольшой, и космос соответствующий, традиционное внутреннее соединение гораздо дешевле. Гибкие цепи хороший вариант дизайна если цепь сложна, обрабатывает много сигналов или имеет особенные электрические или механические требования. Когда размер и представление применений превышают емкость твердых цепей, гибкое собрание самые экономические. Пусковую площадку 12мил с 5мил через отверстие и гибкую цепь с линиями 3мил и дистанционированием можно изготовить на тонком фильме. Поэтому, она более надежна для того чтобы установить обломок сразу на фильме. Никакое пламя - ретардант который смог быть источником иона. Эти фильмы могут быть защитны и затвердеты на более высоких температурах получить более высокие температуры стеклянного перехода. Гибкие материалы более менее дороги чем твердые материалы потому что они свободны соединителей.

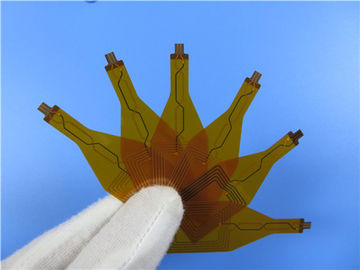

Случай ФПК: ПКБ двойного слоя гибкий построенный на Полимиде с укреплением ПИ
(ФПК выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи (FPC) для применения антенны Ви Фи. Доска гибкого трубопровода 2 слоев на 0.15мм толстом. Оно содержит желтое коверлай (маска припоя) и без силкскрен на всей доске, и золото погружения приложено на пусковых площадках. Полимиде как укрепление приложен на части соединителя. Низкопробный ламинат от Шенги и они изготовлены согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждые 200 частей упакованы для пересылки.
Параметр и технические спецификации
| Количество слоев |
2 |
| Размер плана |
21,15 кс 58.93мм = 1ПКС |
| Тип доски |
Гибкая цепь |
| Толщина доски |
0.15мм +/--10% |
| Материал доски |
Полимиде (PI) 50 ум |
| Поставщик материала доски |
ИТЭК |
| Значение Тг материала доски |
60℃ |
| |
| Толщина Ку ПТХ |
≥20 ум |
| Внутренние тхикнес Ку Яер |
Н/А |
| Поверхностная толщина Ку |
35 ум (1оз) |
| |
| Цвет Коверлай |
Желтый цвет |
| Номер Коверлай |
2 |
| Толщина Коверлай |
25 ум |
| Укрепление |
200 ум |
| |
| Тип чернил Силкскрен |
ИДЖР-4000 МВ300 |
| Поставщик Силкскрен |
ТАИИО |
| Цвет Силкскрен |
Белый |
| Номер Силкскрен |
1 |
| |
| Трассировка Мининум (мил) |
4 мил |
| Минимальный зазор (мил) |
4 мил |
| |
| Поверхностный финиш |
Золото погружения |
| РоХС требовало |
Да |
| Фамабилиты |
94-В0 |
| |
| Термальное ударное испытание |
Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг. |
| Функция |
Тест пропуска 100% электрический |
| Воркманьшип |
Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К |
Особенности и преимущества
Превосходная гибкость;
Уменьшение тома;
Сокращение веса;
8000 типов ПКБ в месяц;
Быстрая проверка КАДКАМ и свободная цитата ПКБ;
Отсутствие количества минимального заказа. 1 часть доступна;
Возможность объема продукции;
Своевременное обслуживание;
Больше чем 16 лет опыта;
Применение
Кнопочная панель ФПК; Прокладка лампы игрушки; Баклигхт дисплея; Клавиатура гибкого трубопровода для ключей мобильного телефона; Доска антенны ПОС мягкая; Доска ЖК-ТЕЛЕВИЗОРА мягкая; Доска цифровой фотокамеры мягкая.
