Краткое введение ФПК
Гибкая плата с печатным монтажом (ФПК) названа «мягкая доска». В индустрии, ФПК плата с печатным монтажом сделанная гибкого изолируя субстрата (главным образом полимиде или полиэстровая пленка), который имеет много преимуществ которые твердые платы с печатным монтажом не имеют. Например, его можно свободно согнуть, сложенная рана. Том электронных продуктов может значительно быть уменьшен путем использование ФПК, которое соответствующее для развития электронных продуктов в направлении высокой плотности, миниатюризации и высокой надежности. Поэтому, ФПК широко было использовано в космическом, военном, мобильная телефонная связь, ноутбук, периферийные устройства компьютера, ПДА, цифровая фотокамера и другие поля или продукты.
ФПК также имеет преимущества хорошего тепловыделения, солдерабилиты, легкой установки и низкой цены.
Гибкая плата с печатным монтажом имеет один слой, 2 слоя и разнослоистой доску. Основное вещество ламинат полимиде одетый. Этот вид материала имеет сопротивление высокой жары и хорошую сохранность формы. Конечный продукт через отжимать с фильмом покрытия который имеет и механическую защиту и хорошую электрическую изоляцию. Поверхностные и внутренние проводники двухсторонних и разнослоистых плат с печатным монтажом металлизированы для того чтобы осуществить электрическое соединение внутренних и наружных слоев.
Функцию гибкой монтажной платы можно разделить в 4 вида, намелы, линию руководства, напечатанную цепь, соединитель и многофункциональную интегрированную систему, который покрывают компьютер, систему периферийного устройства компьютера вспомогательную, электроприбор домочадца потребителя и автомобиль, етк.
Случай ФПК: Гибкие печатные схемы | Двухстороннее гибкое ПКБс | Золото ФПК погружения | Полимиде ПКБс
(ФПК выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание

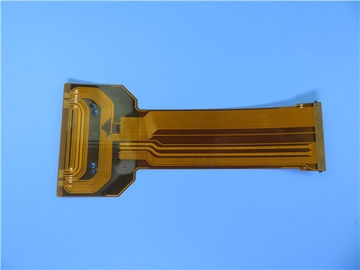

Это тип гибкой напечатанной цепи для применения шлемофона Блуэтоотх. 2 слоя ФПК на 0.15мм толстом. Низкопробный ламинат от Шенги, его изготовлял согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Укрепление Полимиде приложено на вводя части.
Параметр и технические спецификации
| Размер гибкого ПКБ |
41.5С 112.3мм |
| Количество слоев |
2 |
| Тип доски |
Гибкий ПКБ |
| Толщина доски |
0.15мм |
| Материал доски |
Полимиде (PI) 25µм |
| Поставщик материала доски |
ИТЭК |
| Значение Тг материала доски |
60℃ |
| |
| Толщина Ку ПТХ |
µм ≥20 |
| Внутренние тхикнес Ку Яер |
Н/А |
| Поверхностная толщина Ку |
70ум |
| |
| Цвет Коверлай |
Желтый цвет |
| Номер Коверлай |
2 |
| Толщина Коверлай |
µм 25 |
| Материал укрепления |
Полимиде |
| Толщина укрепления |
0.2мм |
| |
| Тип чернил Силкскрен |
ИДЖР-4000 МВ300 |
| Поставщик Силкскрен |
ТАИИО |
| Цвет Силкскрен |
Белый |
| Номер Силкскрен |
1 |
| |
| Слезать тест Коверлай |
Отсутствие пелабле |
| Прилипание сказания |
3М 90℃ отсутствие шелушения после теста МИН. 3 раза |
| |
| Поверхностный финиш |
Золото погружения |
| Толщина никеля/золота |
Ау: 0.03µм (МИН.); Ни 2-4µм |
| РоХС требовало |
Да |
| Фамабилиты |
94-В0 |
| |
| Термальное ударное испытание |
Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг. |
| Функция |
Тест пропуска 100% электрический |
| Воркманьшип |
Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Управляемость электрического дизайна параметра
Припаянный конец может быть всеми
Материальный оптионалиты
Низкая цена
Непрерывность обработки
Большее обслуживание клиента
Дверь ДДУ к пересылке двери с конкурсной ценой доставки.
Применение
Кнопочная панель ФПК, оборудование промышленного контроля звуковое, доска ЖК-ТЕЛЕВИЗОРА мягкая, доска цифровой фотокамеры мягкая
Почему выберите нас?
1) Сфокусируйте на ваших правомочностях ядра: Мы глубоко знали оно полно яростной конкуренции для наших клиентов в рынке. Вы можете сфокусировать на таких важных правомочностях как научные исследования и разработки, продажи и маркетинге основанные на наших профессиональном представлении и умелых обслуживаниях это превышение вашего ожидания.
2) Самая современная технология: она рациональна для небольшого и среднего размера клиента для того чтобы жаждать после самой последней экспертизы оборудования и производства для своего ПКБс. партнерствами
с ПКБ Биченг, вы приобретаете доступ для достижения вашего ожидания с нашими 3 основаниями фабрики с над 26 000 квадратными метрами.
4) Сохраните производственные затраты: Цена производства один из узловых пунктов конкурентоспособности продукта наших клиентов. ПКБ Биченг стремился уменьшить свои производительные расходы от оборудования вводит, тренировка работника и улучшение технологии для увеличения их доходности. Клиенты удовлетворяются с нашими стоимостями сбережений но без качественной потери.
5) Избегите перебранки: Расстроенное дело когда качественная проблема хасслинг вы. Проектирование Биченг предотвращает проблему от происходить в подготовке производства. Вы не получите головную боль с прототипами Биченг, небольшими заказами и объемом продукции. Наш тариф жалобы клиента чем 1% и будет разрешенные удовлетворительными.
6) Сохраните время: Рынок требует продуктов уточняя быстро. ПКБ Биченг всегда работает быстрый и гибкий для сохранения времени продукции от прототипа к стандартной продукции,
быстрый оборот или запланированные доставки.
7) Превосходная команда: Биченг благонадежный партнер с страстью, дисциплиной, ответственностью и честностью. Мы имеем команду опытных людей продаж и умелых обслуживаний клиента. Не измените вашего поставщика. Если изменение сусло, то Биченг правое одно для вас.
