Краткое введение ФПК
Гибкая плата с печатным монтажом (ФПК) названа «мягкая доска». В индустрии, ФПК плата с печатным монтажом сделанная гибкого изолируя субстрата (главным образом полимиде или полиэстровая пленка), который имеет много преимуществ которые твердые платы с печатным монтажом не имеют. Например, его можно свободно согнуть, сложенная рана. Том электронных продуктов может значительно быть уменьшен путем использование ФПК, которое соответствующее для развития электронных продуктов в направлении высокой плотности, миниатюризации и высокой надежности. Поэтому, ФПК широко было использовано в космическом, военном, мобильная телефонная связь, ноутбук, периферийные устройства компьютера, ПДА, цифровая фотокамера и другие поля или продукты.
ФПК также имеет преимущества хорошего тепловыделения, солдерабилиты, легкой установки и низкой цены.
Гибкая плата с печатным монтажом имеет один слой, 2 слоя и разнослоистой доску. Основное вещество ламинат полимиде одетый. Этот вид материала имеет сопротивление высокой жары и хорошую сохранность формы. Конечный продукт через отжимать с фильмом покрытия который имеет и механическую защиту и хорошую электрическую изоляцию. Поверхностные и внутренние проводники двухсторонних и разнослоистых плат с печатным монтажом металлизированы для того чтобы осуществить электрическое соединение внутренних и наружных слоев.
Функцию гибкой монтажной платы можно разделить в 4 вида, намелы, линию руководства, напечатанную цепь, соединитель и многофункциональную интегрированную систему, который покрывают компьютер, систему периферийного устройства компьютера вспомогательную, электроприбор домочадца потребителя и автомобиль, етк.

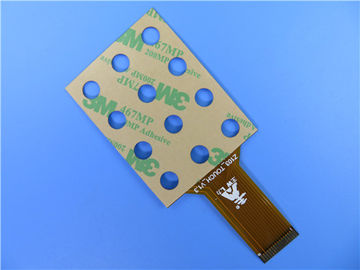

Случай ФПК: Гибкая монтажная плата ПКБ с лентой 3М для кнопочной панели
(ФПК выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения встречной кнопочной панели. Это однослойное ФПК на 0.15мм толстом. Низкопробный ламинат от Шенги, его изготовлял согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Укрепление Полимиде приложено на вводя голове.
Параметр и технические спецификации
| Размер гибкого ПКБ |
64,23 кс 35.74мм |
| Количество слоев |
1 |
| Тип доски |
Гибкий ПКБ |
| Толщина доски |
0.15мм |
| Материал доски |
Полимиде 25µм |
| Поставщик материала доски |
Шенги |
| Значение Тг материала доски |
60℃ |
| |
| Толщина Ку ПТХ |
µм ≥20 |
| Внутренние тхикнес Ку Яер |
Н/А |
| Поверхностная толщина Ку |
µм 35 |
| |
|
| Цвет Коверлай |
Желтый цвет |
| Номер Коверлай |
2 |
| Толщина Коверлай |
µм 25 |
| Материал укрепления |
Полимиде Стиффнер, лента 3М |
| Толщина укрепления |
0.2мм |
| |
|
| Тип чернил Силкскрен |
ИДЖР-4000 МВ300 |
| Поставщик Силкскрен |
ТАИИО |
| Цвет Силкскрен |
Белый |
| Номер Силкскрен |
1 |
| |
| Слезать тест Коверлай |
Отсутствие пелабле |
| Прилипание сказания |
3М 90℃ отсутствие шелушения после теста МИН. 3 раза |
| |
| Поверхностный финиш |
Золото погружения |
| Толщина никеля/золота |
Ау: 0.03µм (МИН.); Ни 2-4µм |
| РоХС требовало |
Да |
| Фамабилиты |
94-В0 |
| |
| Термальное ударное испытание |
Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг. |
| Функция |
Тест пропуска 100% электрический |
| Воркманьшип |
Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Управляемость электрического дизайна параметра
Припаянный конец может быть всеми
Материальный оптионалиты
Низкая цена
Непрерывность обработки
Большее обслуживание клиента
Доставка в срок: >98%
Применение
Пояс контакта струйного принтера, промышленной доски регулятора температуры контроля мягкой, доски гибкого трубопровода кнопочной панели планшета
О нас
Основанный в Китае, ПКБ Биченг придерживается общего соображения помогать небольшого и среднего размера компании уменьшают их цену и время потраченные на ПКБ. Мы обеспечиваем разнообразие продукты ПКБ для того чтобы соотвествовать.
Наши возможности 2019 монтажных плат схемы возбуждения
Слепые вяс, похороненные вяс
ПКБ гибкого трубопровода
Тяжелая медь всходит на борт 12оз
Высокий Тг, высокий материал КТИ
Гибрид ФР-4 и высокочастотный материал
ПКБ контролируемый импедансом
Класс 2 ИПК, класс 3 ИПК
Неэтилированный ПКБ (РоХС уступчивое)
Разнослоистое ПКБс к меди 32+ наслаивает доски
ПКБ ядра металла (МКПКБ)
Материалы ПКБ – ФР-4, Полимиде, Рогерс & больше
Изготовитель ПКБ РоХС уступчивый
Твердый ПКБ гибкого трубопровода
ПКБ РФ/ПКБ частоты коротковолнового диапазона
Через-отверстие, БГА, палец золота, купол края
Через-в-пусковая площадка, заполненные вяс
ТС16949 (2009), ИСО14001 (2004), ИСО9001 (2008), аттестованный УЛ
