Структура ФПК
Согласно числу слоев проводной медной фольги, ФПК можно разделить в однослойную цепь, цепь двойного слоя, разнослоистую цепь, двойное, который встали на сторону и так далее.
Однослойная структура: гибкая цепь этой структуры самая простая структура гибкого ПКБ. Обычно основное вещество (диэлектрические субстраты) + прозрачная резина (прилипатель) + фольга меди набор купленного сырья (полу-изготовляет), защитный фильм и прозрачный клей другой вид купленного сырья. Во-первых, медную фольгу необходимо вытравить для того чтобы получить необходимую цепь, и защитный фильм должен быть просверлен для того чтобы показать соответствуя пусковую площадку. После очищать, 2 совмещены путем свертывать. После этого, который подвергли действию часть пусковой площадки гальванизировала золото или олово для защиты. Таким образом, большая доска панели будет готова. Вообще также она штемпелевала в соответствуя форму небольшой монтажной платы. Также никакой защитный фильм сразу на медной фольге, но напечатанное покрытие сопротивления паяя, так как цена будет ниже, только механическая прочность монтажной платы станут хуже. Если требование к прочности не будет высоко и цене нужно быть как можно ниже, самое лучшее приложить метод защитного фильма.
Структура двойного слоя: когда цепь слишком сложна быть связанным проволокой, или фольга медь необходима для того чтобы защищать землю, необходимо выбрать двойной слой или даже разнослоистое. Самая типичная разница между разнослоистой и одиночной плитой добавление пефорированной структуры для того чтобы соединить слои медной фольги. Первый процесс прозрачной фольги резины + основного вещества + меди сделать отверстия. Буровые скважины в основном веществе и меди фоил во-первых, чистая и после этого покрытых с некоторой толщиной меди. Последующий процесс изготовления почти это же как однослойная цепь.
Двойник встал на сторону структура: обе стороны двойника встали на сторону ФПК имеют пусковые площадки, главным образом быть использованным для того чтобы соединить другие монтажные платы. Хотя и структура монослоя подобны, но процесс производства очень другой. Свое сырье медная фольга, защитный фильм и прозрачный клей. Защитный фильм должен быть просверлен согласно положению пусковой площадки во-первых, после этого медная фольга должна быть прикреплена, линии пусковой площадки и следа должны быть вытравлены и после этого защитный фильм другого просверленного отверстия должен быть прикреплен.

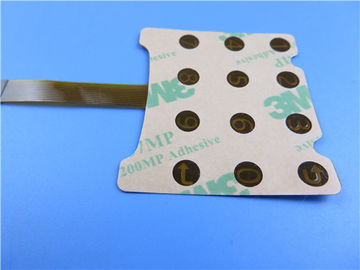

Случай ФПК: Одиночное, который встали на сторону гибкое ПКБс с лентой 3М для применения кнопочной панели
(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибкой напечатанной цепи для применения кнопочной панели калькулятора. Это однослойное ФПК на 0.15мм толстом. Низкопробный ламинат от ИТЭК, его изготовлял согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Укрепление Полимиде приложено на вводя части.
Параметр и технические спецификации
| Размер гибкого ПКБ |
30,53 кс 59.37мм |
| Количество слоев |
1 |
| Тип доски |
Гибкий ПКБ |
| Толщина доски |
0.150мм |
| Материал доски |
Полимиде 25µм |
| Поставщик материала доски |
ИТЭК |
| Значение Тг материала доски |
60℃ |
| |
| Толщина Ку ПТХ |
Н/А |
| Внутренние тхикнес Ку Яер |
Н/А |
| Поверхностная толщина Ку |
µм 35 |
| |
|
| Цвет Коверлай |
Желтый цвет |
| Номер Коверлай |
2 |
| Толщина Коверлай |
µм 25 |
| Материал укрепления |
Полимиде |
| Толщина укрепления |
0.2мм |
| |
|
| Тип чернил Силкскрен |
ИДЖР-4000 МВ300 |
| Поставщик Силкскрен |
ТАИИО |
| Цвет Силкскрен |
Белый |
| Номер Силкскрен |
1 |
| |
| Слезать тест Коверлай |
Отсутствие пелабле |
| Прилипание сказания |
3М 90℃ отсутствие шелушения после теста МИН. 3 раза |
| |
| Поверхностный финиш |
Золото погружения |
| Толщина никеля/золота |
Ау: 0.03µм (МИН.); Ни 2-4µм |
| РоХС требовало |
Да |
| Фамабилиты |
94-В0 |
| |
| Термальное ударное испытание |
Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг. |
| Функция |
Тест пропуска 100% электрический |
| Воркманьшип |
Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К |
Особенности и преимущества
Превосходная гибкость
Уменьшение тома
Сокращение веса
Последовательность собрания
Увеличенная надежность
Управляемость электрического дизайна параметра
Припаянный конец может быть всеми
Материальный оптионалиты
Низкая цена
Непрерывность обработки
Профессиональные и опытные инженеры
Больше чем 15 лет опыта
Применение
Экран касания, доска дисплея СИД мягкая, доска антенны планшета мягкая
