Разнослоистое ФПК ПКБ 4 слоев гибкий с золотом погружения 0.25мм толстым

продукты

Недавно отгруженная радиочастотная печатная плата

Разнослоистое ФПК ПКБ 4 слоев гибкий с золотом погружения 0.25мм толстым

МОК:	1
цена:	USD 2.99-9.99 PER PIECE
стандартная упаковка:	вакуум
Срок доставки:	10 рабочих дней
способ оплаты:	T / T, Western Union
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise

Сертификация

Номер модели

БИК-286-В2.86

Количество слоев:

Материал доски:

Μм Полимиде 50

Поверхностная толщина Ку:

Толщина доски:

0,25 мм +/--10%

Поверхностная отделка:

золото погружения

Цвет маски припоя::

Желтый

Цвет компонентного сказания:

белый

Условия оплаты:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.99-9.99 PER PIECE

Упаковывая детали:

вакуум

Время доставки:

10 рабочих дней

Условия оплаты:

T / T, Western Union

Поставка способности:

45000 частей в месяц

Описание продукта

Пояснения ФПК

Согласно фольге основного вещества и меди сочетания из, гибкую монтажную плату можно разделить в 2 типа: гибкая доска с слипчивой и гибкой доской без прилипателя. Цена ПКБ не-прилипателя гибкого гораздо выше чем это из слипчивого гибкого ПКБ, но своя гибкость, скрепляющ силу между медными фольгой и субстратом и плоскостность припоя также лучшие чем это из слипчивого гибкого ПКБ. Так он только использован в ситуациях высокого спроса, как: КОФ (ОБЛОМОК НА ГИБКОМ ТРУБОПРОВОДЕ, гибкой доске с обнаженным обломоком, высокой плоскостности пусковой площадки) и так далее. Потому что своя цена высока, большее часть из гибкого ПКБс используемого в рынке все еще слипчивая гибкая монтажная плата. Потому что гибкая монтажная плата главным образом использована в ситуации где гнуть необходимо, если дизайн или процесс не разумны, то легко произвести микро-отказы, заварку и другие дефекты.

Экономика использования ФПК

Если расчет цепи относительно прост, то полный том небольшой, и космос соответствующий, традиционное внутреннее соединение гораздо дешевле. Гибкие цепи хороший вариант дизайна если цепь сложна, обрабатывает много сигналов или имеет особенные электрические или механические требования. Когда размер и представление применений превышают емкость твердых цепей, гибкое собрание самые экономические. Пусковую площадку 12мил с 5мил через отверстие и гибкую цепь с линиями 3мил и дистанционированием можно изготовить на тонком фильме. Поэтому, она более надежна для того чтобы установить обломок сразу на фильме. Никакое пламя - ретардант который смог быть источником иона. Эти фильмы могут быть защитны и затвердеты на более высоких температурах получить более высокие температуры стеклянного перехода. Гибкие материалы более менее дороги чем твердые материалы потому что они свободны соединителей.

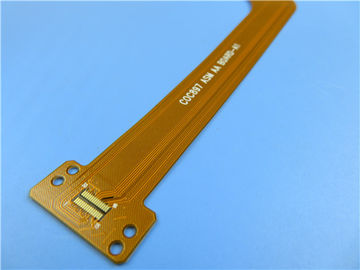

Случай ФПК: Разнослоистое ФПК ПКБ 4 слоев гибкий с 0.25мм толстым

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип цепи 4 слоев гибкой для применения индустриальных систем. Низкопробный ламинат от ИТЭК, его изготовлял согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. ФР-4 как укрепление приложено на вводя части.

Параметр и технические спецификации

Размер гибкого ПКБ	170,48 кс 40.28мм
Количество слоев	4
Тип доски	Гибкий ПКБ
Толщина доски	0.25мм
Материал доски	Полимиде 50µм
Поставщик материала доски	ИТЭК
Значение Тг материала доски	60℃

Толщина Ку ПТХ	µм ≥20
Внутренние тхикнес Ку Яер	µм 35
Поверхностная толщина Ку	µм 35

Цвет Коверлай	Желтый цвет
Номер Коверлай	2
Толщина Коверлай	µм 25
Материал укрепления	ФР-4
Толщина укрепления	1.0мм

Тип чернил Силкскрен	ИДЖР-4000 МВ300
Поставщик Силкскрен	ТАИИО
Цвет Силкскрен	Белый
Номер Силкскрен	1

Слезать тест Коверлай	Отсутствие пелабле
Прилипание сказания	3М 90℃ отсутствие шелушения после теста МИН. 3 раза

Поверхностный финиш	Золото погружения
Толщина никеля/золота	Ау: 0.03µм (МИН.); Ни 2-4µм
РоХС требовало	Да
Фамабилиты	94-В0

Термальное ударное испытание	Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс	Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг.
Функция	Тест пропуска 100% электрический
Воркманьшип	Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Управляемость электрического дизайна параметра

Припаянный конец может быть всеми

Материальный оптионалиты

Низкая цена

Непрерывность обработки

Быстро и своевременная доставка

Подходящий тариф продуктов первой продукции: >95%

Применение

Баклигхт дисплея, доска гибкого трубопровода модуля мобильного телефона, доска промышленной управляющая ЭВМ мягкая
