Мягкая доска ПКБ | Плата с печатным монтажом гибкого трубопровода | Гибкая напечатанная цепь

продукты

Недавно отгруженная радиочастотная печатная плата

Мягкая доска ПКБ | Плата с печатным монтажом гибкого трубопровода | Гибкая напечатанная цепь

МОК:	1
цена:	USD 2.99-9.99 PER PIECE
стандартная упаковка:	вакуум
Срок доставки:	10 рабочих дней
способ оплаты:	T / T, Western Union
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise

Сертификация

Номер модели

БИК-295-В2.95

Количество слоев:

Материал доски:

ЛЮБИМЕЦ 25µм

Поверхностная толщина Ку:

Толщина доски:

0,20 мм +/--10%

Поверхностная отделка:

золото погружения

Цвет маски припоя::

Черный

Цвет компонентного сказания:

белый

Условия оплаты:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.99-9.99 PER PIECE

Упаковывая детали:

вакуум

Время доставки:

10 рабочих дней

Условия оплаты:

T / T, Western Union

Поставка способности:

45000 частей в месяц

Описание продукта

Пояснения ФПК

Согласно фольге основного вещества и меди сочетания из, гибкую монтажную плату можно разделить в 2 типа: гибкая доска с слипчивой и гибкой доской без прилипателя. Цена ПКБ не-прилипателя гибкого гораздо выше чем это из слипчивого гибкого ПКБ, но своя гибкость, скрепляющ силу между медными фольгой и субстратом и плоскостность припоя также лучшие чем это из слипчивого гибкого ПКБ. Так он только использован в ситуациях высокого спроса, как: КОФ (ОБЛОМОК НА ГИБКОМ ТРУБОПРОВОДЕ, гибкой доске с обнаженным обломоком, высокой плоскостности пусковой площадки) и так далее. Потому что своя цена высока, большее часть из гибкого ПКБс используемого в рынке все еще слипчивая гибкая монтажная плата. Потому что гибкая монтажная плата главным образом использована в ситуации где гнуть необходимо, если дизайн или процесс не разумны, то легко произвести микро-отказы, заварку и другие дефекты.

Экономика использования ФПК

Если расчет цепи относительно прост, то полный том небольшой, и космос соответствующий, традиционное внутреннее соединение гораздо дешевле. Гибкие цепи хороший вариант дизайна если цепь сложна, обрабатывает много сигналов или имеет особенные электрические или механические требования. Когда размер и представление применений превышают емкость твердых цепей, гибкое собрание самые экономические. Пусковую площадку 12мил с 5мил через отверстие и гибкую цепь с линиями 3мил и дистанционированием можно изготовить на тонком фильме. Поэтому, она более надежна для того чтобы установить обломок сразу на фильме. Никакое пламя - ретардант который смог быть источником иона. Эти фильмы могут быть защитны и затвердеты на более высоких температурах получить более высокие температуры стеклянного перехода. Гибкие материалы более менее дороги чем твердые материалы потому что они свободны соединителей.

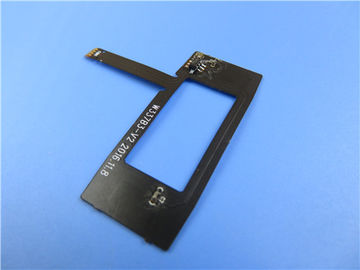

Случай ФПК: Мягкая доска ПКБ | Плата с печатным монтажом гибкого трубопровода | Гибкая напечатанная цепь

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкой напечатанной цепи для применения антенны кнопочной панели. 2 слоя ФПК на 0.2мм толстом. Низкопробный ламинат от ИТЭК, его изготовлял согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер.

Параметр и технические спецификации

Размер гибкого ПКБ	35,72 кс 41.41мм
Количество слоев	2
Тип доски	Гибкий ПКБ
Толщина доски	0.20мм
Материал доски	ЛЮБИМЕЦ 25µм
Поставщик материала доски	ИТЭК
Значение Тг материала доски	60℃

Толщина Ку ПТХ	µм ≥20
Внутренние тхикнес Ку Яер	Н/А
Поверхностная толщина Ку	µм 35

Цвет Коверлай	Чернота
Номер Коверлай	2
Толщина Коверлай	µм 25
Материал укрепления	НЕТ
Толщина укрепления	Н/А

Тип чернил Силкскрен	ИДЖР-4000 МВ300
Поставщик Силкскрен	ТАИИО
Цвет Силкскрен	Белый
Номер Силкскрен	1

Слезать тест Коверлай	Отсутствие пелабле
Прилипание сказания	3М 90℃ отсутствие шелушения после теста МИН. 3 раза

Поверхностный финиш	Золото погружения
Толщина никеля/золота	Ау: 0.03µм (МИН.); Ни 2-4µм
РоХС требовало	Да
Фамабилиты	94-В0

Термальное ударное испытание	Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс	Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг.
Функция	Тест пропуска 100% электрический
Воркманьшип	Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Управляемость электрического дизайна параметра

Припаянный конец может быть всеми

Материальный оптионалиты

Низкая цена

Непрерывность обработки

Быстро и своевременная доставка

Доставка в срок: >98%

Применение

Прокладка мягкого света СИД общего назначения, доска гибкого трубопровода модуля мобильного телефона, промышленный интерфоне контроля

О нас

ПКБ Биченг, уникальный поставщик платы с печатным монтажом основанный в Шэньчжэне Китае служит всемирные клиенты в виду того что он рожден в 2003. На Биченг, каждая серия ПКБ идет через электрический тест, осмотр АОИ, высоковольтный тест, тест управлением импеданса, микро-раздел, тест припо-способности, термальные нагрузочные испытания, тест надежности, тест сопротивления изоляции и ионный тест етк. загрязнения в конце концов она как красивый подарок, который нужно поставить к вашим рукам.

Различный масштаб завода, который нужно одеть для ваших требований

квадратное здание фабрики метра 16000

квадратная возможность месяца метра 30000

8000 типов ПКБ в месяц

ИСО9001, ИСО14001, ТС16949, аттестованный УЛ

Разнообразие технологии ПКБ для того чтобы соотвествовать рыночным спросам

Доска ХДИ

Тяжелая медная доска

Гибридная материальная доска

Шторки через доску

Высокочастотная доска

Доска ядра металла

Доска золота погружения

Разнослоистая доска

Доска Бакплане

Доска пальца золота

Всесторонние продажи обслуживают предварительную продажу, в продаже и после продажи.

Быстрая проверка КАДКАМ и свободная цитата ПКБ

Бесплатно панелизатион ПКБ

Возможность ПКБ прототипа

Возможность объема продукции

Быстрые образцы оборота

Бесплатно тест ПКБ

Твердая упаковка коробки
