Гибкий ПКБ | Контролируемый импедансом ПКБ гибкого трубопровода | ПКБ гибкого трубопровода Полимиде

продукты

Bicheng Недавно поставленный ПХБ

Гибкий ПКБ | Контролируемый импедансом ПКБ гибкого трубопровода | ПКБ гибкого трубопровода Полимиде

МОК:	1
цена:	USD 2.99-9.99 PER PIECE
стандартная упаковка:	вакуум
Срок доставки:	10 рабочих дней
способ оплаты:	T / T, Western Union
Пропускная способность:	45000 частей в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng Enterprise

Сертификация

Номер модели

БИК-300-В3.00

Количество слоев:

Материал доски:

Полимиде (PI)

Поверхностная толщина Ку:

Толщина доски:

0,2 мм +/--10%

Поверхностная отделка:

золото погружения

Цвет маски припоя::

Желтый

Цвет компонентного сказания:

Условия оплаты:

Пересылка электрического теста 100% прежняя

Количество мин заказа:

Цена:

USD 2.99-9.99 PER PIECE

Упаковывая детали:

вакуум

Время доставки:

10 рабочих дней

Условия оплаты:

T / T, Western Union

Поставка способности:

45000 частей в месяц

Описание продукта

Структура ФПК

Согласно числу слоев проводной медной фольги, ФПК можно разделить в однослойную цепь, цепь двойного слоя, разнослоистую цепь, двойное, который встали на сторону и так далее.

Однослойная структура: гибкая цепь этой структуры самая простая структура гибкого ПКБ. Обычно основное вещество (диэлектрические субстраты) + прозрачная резина (прилипатель) + фольга меди набор купленного сырья (полу-изготовляет), защитный фильм и прозрачный клей другой вид купленного сырья. Во-первых, медную фольгу необходимо вытравить для того чтобы получить необходимую цепь, и защитный фильм должен быть просверлен для того чтобы показать соответствуя пусковую площадку. После очищать, 2 совмещены путем свертывать. После этого, который подвергли действию часть пусковой площадки гальванизировала золото или олово для защиты. Таким образом, большая доска панели будет готова. Вообще также она штемпелевала в соответствуя форму небольшой монтажной платы. Также никакой защитный фильм сразу на медной фольге, но напечатанное покрытие сопротивления паяя, так как цена будет ниже, только механическая прочность монтажной платы станут хуже. Если требование к прочности не будет высоко и цене нужно быть как можно ниже, самое лучшее приложить метод защитного фильма.

Структура двойного слоя: когда цепь слишком сложна быть связанным проволокой, или фольга медь необходима для того чтобы защищать землю, необходимо выбрать двойной слой или даже разнослоистое. Самая типичная разница между разнослоистой и одиночной плитой добавление пефорированной структуры для того чтобы соединить слои медной фольги. Первый процесс прозрачной фольги резины + основного вещества + меди сделать отверстия. Буровые скважины в основном веществе и меди фоил во-первых, чистая и после этого покрытых с некоторой толщиной меди. Последующий процесс изготовления почти это же как однослойная цепь.

Двойник встал на сторону структура: обе стороны двойника встали на сторону ФПК имеют пусковые площадки, главным образом быть использованным для того чтобы соединить другие монтажные платы. Хотя и структура монослоя подобны, но процесс производства очень другой. Свое сырье медная фольга, защитный фильм и прозрачный клей. Защитный фильм должен быть просверлен согласно положению пусковой площадки во-первых, после этого медная фольга должна быть прикреплена, линии пусковой площадки и следа должны быть вытравлены и после этого защитный фильм другого просверленного отверстия должен быть прикреплен.

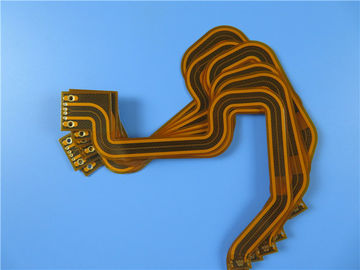

Случай ФПК: Гибкий ПКБ | Контролируемый импедансом ПКБ гибкого трубопровода | ПКБ гибкого трубопровода Полимиде

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Это тип гибкого ПКБ построенный на полимиде субстрат 76 микронов с импедансом 90 омов контролируемым на следе и зазоре 0.15мм/0.3мм для применения беспроводного броадбанд. Стандартный 0,20 мм толстого с желтой маской припоя (коверлай) на обеих сторонах и золото погружения на пусковых площадках. ФР-4 как укрепление на голове и хвост. Основное вещество использовано от Шенги, всей доски поставляя 1 вверх по гибкому трубопроводу в панель. Они изготовлены согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждые 25 частей упакованы для пересылки.

Параметр и технические спецификации

Размер ПКБ:	116 кс 108мм = 1 ПКС
Количество слоев	2 слоя
Тип доски	ПКБ Флексбиле
Толщина доски	0.2мм +/--10%
Стакуп	ВЕРХНЕЕ ФР-4 Стеффенер 0.8мм
	ПИ коверлай 0.025мм
	Медный финиш топ-0,035мм
	Субстрат 0.076мм Полимиде
	Медный финиш топ-0,035мм
	ПИ коверлай 0.025мм
Поставщик материала доски	Шенги
Значение Тг материала доски	60℃

Толщина Ку ПТХ	20 ум
Внутренние тхикнес Ку Яер	Н/А
Поверхностная толщина Ку	35 ум (1оз)

Цвет Коверлай	Желтый цвет
Номер Коверлай	2
Толщина Коверлай	25 ум
Укрепление	ФР-4 0.8мм

Тип чернил Силкскрен	Н/А
Поставщик Силкскрен	Н/А
Цвет Силкскрен	Н/А
Номер Силкскрен	Н/А

Минимум через (мм)	0,3
Минимальная трассировка (мил)	5,90
Минимальный зазор (мил)	11,8

Поверхностный финиш	Золото погружения
РоХС требовало	Да
Фамабилиты	94-В0

Термальное ударное испытание	Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс	Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг.
Функция	Тест пропуска 100% электрический
Воркманьшип	Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К
Тип художественного произведения, который нужно поставить	отправьте файл, Гербер по электронной почте РС-274-С, ПКБДОК етк
Область уверенного радиоприема	Всемирно, глобально.

Особенности и преимущества

Превосходная гибкость;

Уменьшение тома;

Сокращение веса;

Последовательность собрания;

Увеличенная надежность;

Сильные возможности ПКБ поддерживают ваши научные исследования и разработки, продажи и маркетинг;

Доставка в срок с тарифом на-врем-доставки более высоко чем 98%;

Объединяйтесь в команду с страстью, дисциплиной, ответственностью и честностью;

Отсутствие количества минимального заказа. 1 часть доступна;

Применение

Гибкий плоский кабель, промышленная доска регулятора температуры контроля мягкая, регулятор медицинского оборудования, доска гибкого трубопровода навигации ГПС автомобиля, доска гибкого трубопровода кнопочной панели планшета, баклигхт дисплея

Почему выберите нас?

1) Сфокусируйте на ваших правомочностях ядра: Мы глубоко знали оно полно яростной конкуренции для наших клиентов в рынке. Вы можете сфокусировать на таких важных правомочностях как научные исследования и разработки, продажи и маркетинге основанные на наших профессиональном представлении и умелых обслуживаниях это превышение вашего ожидания.

2) Самая современная технология: она рациональна для небольшого и среднего размера клиента для того чтобы жаждать после самой последней экспертизы оборудования и производства для своего ПКБс. партнерствами

с ПКБ Биченг, вы приобретаете доступ для достижения вашего ожидания с нашими 3 основаниями фабрики с над 26 000 квадратными метрами.

4) Сохраните производственные затраты: Цена производства один из узловых пунктов конкурентоспособности продукта наших клиентов. ПКБ Биченг стремился уменьшить свои производительные расходы от оборудования вводит, тренировка работника и улучшение технологии для увеличения их доходности. Клиенты удовлетворяются с нашими стоимостями сбережений но без качественной потери.

5) Избегите перебранки: Расстроенное дело когда качественная проблема хасслинг вы. Проектирование Биченг предотвращает проблему от происходить в подготовке производства. Вы не получите головную боль с прототипами Биченг, небольшими заказами и объемом продукции. Наш тариф жалобы клиента чем 1% и будет разрешенные удовлетворительными.

6) Сохраните время: Рынок требует продуктов уточняя быстро. ПКБ Биченг всегда работает быстрый и гибкий для сохранения времени продукции от прототипа к стандартной продукции,

быстрый оборот или запланированные доставки.

7) Превосходная команда: Биченг благонадежный партнер с страстью, дисциплиной, ответственностью и честностью. Мы имеем команду опытных людей продаж и умелых обслуживаний клиента. Не измените вашего поставщика. Если изменение сусло, то Биченг правое одно для вас.
