Компоненты гибкой цепи
Гибкая цепь состоит из медной фольги, диэлектрика субстрате+ коверлай и слипчивого.
Медная фольга доступна в 2 разных видах меди: Медь ЭД и медь РА.
Медь ЭД електро-депозированная произведенная фольга меди (ED) тем же самым способом, что медная фольга используемая для твердых плат с печатным монтажом. Это также значит что «обработана» медь, т.е., она имеет немножко грубую поверхность на одной стороне, которая обеспечивает лучшее прилипание когда медная фольга скреплена к основному веществу.
Медь РА свернутая и обожженная медная фольга произведенная от электролитически депозированной меди катода, которая расплавлена и бросание в слитки. Слитки сперва горячекатаны к некоторому размеру и филированы на всех поверхностях. Медь после этого и обожженный, до пожеланной толщины не получен.
Медная фольга доступна в толщине μм 12, 18, 35 и 70.
Самое общее доступное для диэлектрического субстрата и коверлай фильмы полимиде. Этот материал можно также использовать как коверлай. Полимиде наиболее хорошо одет для гибких цепей из-за своих характеристик как указано ниже:
Высокотемпературное сопротивление позволяет припаять деятельность без повреждать гибкие цепи
Очень хорошие электрические свойства
Хорошая химическая устойчивость
Полимиде доступен в толщинах μм 12,5, 20, 25 и 50.
Ламинаты основания для твердых плат с печатным монтажом медные фольги прокатанные вместе с основными веществами, прилипателем приходя от материала препрег во время слоения. Противоположность к этому гибкая цепь где слоение медной фольги к материалу фильма достигано посредством слипчивой системы. Необходимо различить между 2 основными системами прилипателя, намелы термопластиковыми и термосет прилипателями. Выбор продиктован отчасти обработкой, и отчасти применением законченной гибкой цепи.

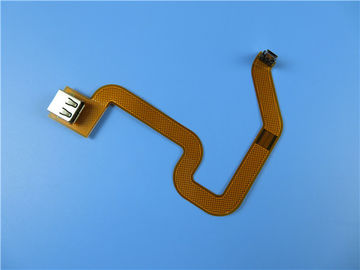

Случай ФПК: Двойник гибким встал на сторону ПКБ построенным на Полимиде с управлением импеданса 90 ОМОВ
(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
Это тип гибких печатных схем построенных на субстрате полимиде с соединителями собранными для применения радиотелеграфа УСБ. Основное вещество медь 35ум РА двойного слоя слипчивая на полимиде 25ум толщиной. Оно имеет импеданс 90 омов дифференциальный с разъединением следа 4.7мил и следа 7.9мил. 2 толщина на главном укреплении, одно для 0.3мм ФР-4 и одно для 0.8мм ФР-4 для того чтобы поддержать соединители. Весь гибкий трубопровод не имеет никакой силкскрен, но с желтым золотом коверлай и погружения на пусковых площадках. Основное вещество от Шенги СФ202, всей доски поставляя одиночное поднимающее вверх. Они изготовлены согласно с класс 2 ИПК 6012 используя поставленные данные по Гербер. Каждые 80 частей упакованы для пересылки.
Параметр и технические спецификации
| Размер ПКБ: |
120 кс 95мм = 1 ПКС |
| Количество слоев |
2 слоя |
| Тип доски |
Флексбиле сирусит |
| Толщина доски |
0.2мм +/--10% |
| Материал доски |
Медь 35ум РА двойного слоя слипчивая, Полимиде 25ум |
| Поставщик материала доски |
Шенги |
| Значение Тг материала доски |
60℃ |
| |
| Толщина Ку ПТХ |
20 ум |
| Внутренние тхикнес Ку Яер |
Н/А |
| Поверхностная толщина Ку |
35 ум (1оз) |
| |
| Цвет Коверлай |
Желтый цвет |
| Номер Коверлай |
2 |
| Толщина Коверлай |
25 ум |
| Укрепление |
клей 0.3мм ФР4+пуре
клей 0.8мм ФР4+пуре |
| |
| Тип чернил Силкскрен |
Н/А |
| Поставщик Силкскрен |
Н/А |
| Цвет Силкскрен |
Н/А |
| Номер Силкскрен |
Н/А |
| |
| Минимум через (мм) |
0,3 |
| Минимальная трассировка (мил) |
4,7 |
| Минимальный зазор (мил) |
7,9 |
| Управление импеданса |
Импеданс 90 омов дифференциальный с разъединением следа 4.7мил и страк 7.9мил |
| |
| Поверхностный финиш |
Золото погружения |
| РоХС требовало |
Да |
| Фамабилиты |
94-В0 |
| |
| Термальное ударное испытание |
Пропуск, -25℃±125℃, 1000 циклов. |
| Термальный стресс |
Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие блистеринг. |
| Функция |
Тест пропуска 100% электрический |
| Воркманьшип |
Соответствие с классом 2 ИПК-А-600Х & ИПК-6013К |
| Тип художественного произведения, который нужно поставить |
отправьте файл, Гербер по электронной почте РС-274-С, ПКБДОК етк |
| Область уверенного радиоприема |
Всемирно, глобально. |
Особенности и преимущества
Превосходная гибкость;
Уменьшение тома;
Сокращение веса;
Высокое солдерабилиты, отсутствие усиливать монтажных плат и меньше загрязнения поверхности ПКБ;
Быстро и своевременная доставка;
квадратная мастерская метра 16000;
Своевременное обслуживание;
Больше чем 15 лет опыта ПКБ;
Применение
Промышленный регулятор температуры контроля, доска гибкого трубопровода датчика автомобиля, дисплей СИД, модуль ПК планшета, лазер главное ФПК, встроенная антенна ФПК мобильного телефона, пояс контакта струйного принтера
Качественная политика
Биченг начинало серию методик управления и подходов для того чтобы уверить что ПКБс в согласии с требованиями к клиентов, включительно выбора поставщиков, осмотра (WIP) работы в процессе, общительного осмотра доставки и обслуживания клиента етк.
Оценка и проверка поставщиков
Поставщики должны быть оценены Биченг. К тому же, Биченг оценит и выстроить в ряд поставщики каждый год для того чтобы гарантировать поставленные материалы соотвествуют Биченг. Фуртерморе, Биченг непрерывно начинает поставщиков и наблюдает их для того чтобы улучшить их управление качества и окружающей среды основывая на системах ИСО9001 & ИСО14001.
Оценка контракта
Биченг расмотрит и проверит требования к клиента убеждаться что мы имеем возможность для того чтобы удовлетворять требования к клиентов включая спецификации, доставку и другие требования до признавать заказ.
Делать, проверка и контроль данных по производства.
Когда проектные данные и спецификации клиентов снабжены наш отдел рынка, Биченг должно проверить все требования. После этого, преобразуйте проектные данные в данные по производства КАМ. В конце концов, инструкция (MI) производства произведена согласно реальным процессу производства и технологиям для изготовляя отдела за основа для фактического изготовления. МИ должен быть расмотрен независимыми инженерами и инженерами КА перед вопросом.
Входящая материальная проверка качества
Все материалы должны быть проверены перед складировать. Мы установили серию строгих процедуры по и инструкции осмотра контролировать входящие материалы. Фуртерморе, различные точные проверяя аппаратуры и приборы гарантируют возможность для того чтобы судить материальное хорошее или нет. Мы выдаем материал с перво- в/перво- вне первый вне принцип, и даем вне «сигнал тревоги» для материала который достигнет срок годности при хранении для обеспечения что материалы использованы вверх перед истечением срока.
Контроль производственного процесса
Правая инструкция (MI) производства, всестороннее управление оборудования и обслуживание и управление производственным процессом, строгий осмотр ВИП и контроль так же, как рабочая инструкция, все те делают весь полностью контролируемый процесс изготовления.
Окончательные контроль и осмотр
Все ПКБс должно быть ведено через открытое и короткий тест так же, как визуальный контроль после прошел определенные физические тесты. Мы имеем различное предварительное испытательное оборудование включая подгонянный, машины теста летания зонда для того чтобы гарантировать что каждый ПКБ испытанное 100%.
Проверка доставки продукта
Мы настроили преданный отдел ФКА для того чтобы проверить продукты ПКБ согласно спецификациям и требованиям к клиента путем пробовать. Квалифицированное ПКБс идет быть упакованным.
ФКА также должно унести проверку 100% продуктов упаковки и доставки склада, включая номер продукта, номер клиента, количество продукции, адрес доставки и так далее до пересылки.
Обслуживание клиента
Мы настроили профессиональную команду обслуживания клиента проактивелы для того чтобы связывать с клиентами и своевременным делом с обратными связями с клиентом. Мы сильно фокусируем на потребностях клиентов и понять покупательские спросы, своевременные для того чтобы отрегулировать политику требований к обслуживания клиента и продукта ПКБ.
