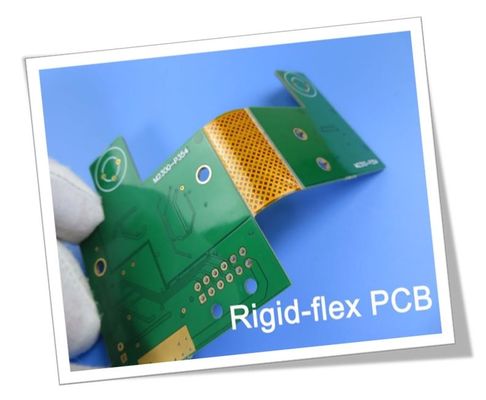

монтажная плата доски PCB Тверд-гибкого трубопровода Гибк-твердая

Привет всем.

Сегодня, мы говорим о PCB тверд-гибкого трубопровода.

PCB тверд-гибкого трубопровода доски сочетания из твердые и гибкие цепи, последнее создание гибкое соединяют между твердыми досками к которым они прокатаны посредством скрепления курсируют. Как следующая диаграмма чертеж тверд-гибкого трубопровода.

Оба конца твердая доска, гибкая цепь в середине.

Гибкая цепь изготовлена отдельно и скреплена к твердым доскам, или симметрично, т.е., в середине твердых доск, или несимметрично, т.е., к наружной стороне твердых доск, который нужно соединить.

Покрывать-через отверстия обеспечьте, что в твердых разделах PCB тверд-гибкого трубопровода установить электрическую связь между гибкая цепь и радиотехнические схемы твердых доск. Процессы подобны используемым тем изготовляя твердые разнослоистые доски.

Затем приходящ вверх, позвольте нам взглянуть на 2 образцах PCB.

Первое одно доска 4 слоев гибк-твердая. Гибкая цепь в середине, и 2 стороны твердая плита и симметричная структура. Маска припоя зелена и поверхность обработана с золотом.

Второй образец доска 6 слоев гибк-твердая. Первый слой и второй слой гибкая доска, расположенная вверху гибк-твердая доска. Гибкая доска и твердая доска соединены prepeg 1080, и третий слой к шестой слой твердая доска. Чего мы использовали FR-4 от ITEQ Компании: IT-180A. Внутренний слой 0.5OZ, наружный слой 1OZ, вся законченная толщина плиты 1.5mm, и поверхностный финиш золото погружения.

Главное сырье polyimide и FR-4, медные ряды 0.5oz толщины к 2oz, толщине PCB до 2.0mm и максимальный размер в пределах 400X 500mm.

Гибк-твердый PCB содержит и гибкую область и твердую область, которая большого подспорья для сохранения внутреннего космоса продукта, для уменьшения тома законченного продукта и улучшить представление продукта.

Если вы имеете любые вопросы, пожалуйста свяжитесь мы.

Спасибо для чтения.
